Система Автоматической Трансмиссии -- Контакты Эбу |
- УКАЗАНИЕ:
- В таблице ниже указаны номинальные напряжения для каждого из контактов TCM.
- При работе с таблицей сначала обращайтесь к колонке "Режим" для получения информации об условиях проверки. Контакты, на которых проверяется напряжение, указаны в колонке "Номера контактов (обозначения)". Номинальные значения напряжений на контактах приводятся в колонке "Заданные условия".
- Для нахождения требуемого контакта TCM используйте представленный выше рисунок.
Номера контактов (обозначения)
| Цвет проводки
| Описание контактов
| Условие
| Заданные условия
|
E7-15 (R) - E7-8 (E1)
| L - BR
| Сигнал положения R датчика положения рычага переключения передач
| Зажигание включено (IG), рычаг переключения передач в положении R
| 11-14 В
|
Зажигание включено (IG), рычаг переключения передач не в положении R
| Менее 1 В
|
E7-16 (D) - E7-8 (E1)
| R - BR
| Сигнал положения D датчика положения рычага переключения передач
| Зажигание включено (IG), рычаг переключения передач в положении D или S
| 11 - 14 В
|
Зажигание включено (IG), рычаг переключения передач не в положении D или S
| Менее 1 В
|
E7-12 (STP) - E7-8 (E1)
| GR - BR
| Сигнал выключателя стоп-сигналов
| Педаль тормоза нажата
| 7,5–14 В
|
Педаль тормоза отпущена
| Менее 1,5 В
|
E7-11 (NSW) - E7-8 (E1)
| R - BR
| Сигнал датчика положения паркинга/нейтрали в сборе
| Зажигание включено (IG), рычаг переключения передач в положении P или N
| Менее 2 В
|
Зажигание включено (IG), рычаг переключения передач не в положении P или N
| 11 - 14 В
|
E7-10 (STA) - E7-8 (E1)
| Y - BR
| Сигнал стартера
| Прокручивание коленчатого вала стартером (рычаг переключения передач в положении P или N, выключатель зажигания в положении START)
| 11 - 14 В
|
E7-3 (SPD) - E7-8 (E1)
| G - BR
| Сигнал скорости автомобиля от щитка приборов в сборе
| автомобиль движется
| Формирование импульсов
|
E7-1 (BATT) - E7-8 (E1)
| W - BR
| Аккумуляторная батарея (для измерения напряжения аккумуляторной батареи и для памяти TCM)
| Всегда
| 11 – 14 В
|
E7-13 (IGSW) - E7-8 (E1)
| B - BR
| Сигнал выключателя зажигания
| Выключатель зажигания в состоянии ON (ВКЛ) (IG)
| 11 - 14 В
|
E7-18 (+B) - E7-8 (E1)
| W - BR
| Источник питания TCM
| Выключатель зажигания в состоянии ON (ВКЛ) (IG)
| 11 - 14 В
|
E7-6 (CAN+) - E7-8 (E1)
| B - BR
| Линия передачи данных CAN
| Зажигание включено (IG)
| Формирование импульсов
|
E7-7 (CAN-) - E7-8 (E1)
| Y - BR
| Линия передачи данных CAN
| Зажигание включено (IG)
| Формирование импульсов
|
- УКАЗАНИЕ:
- В таблице ниже указаны номинальные напряжения для каждого из контактов ECM.
- При работе с таблицей сначала обращайтесь к колонке "Режим" для получения информации об условиях проверки. Контакты, на которых проверяется напряжение, указаны в колонке "Номера контактов (обозначения)". Номинальные значения напряжений на контактах приводятся в колонке "Заданные условия".

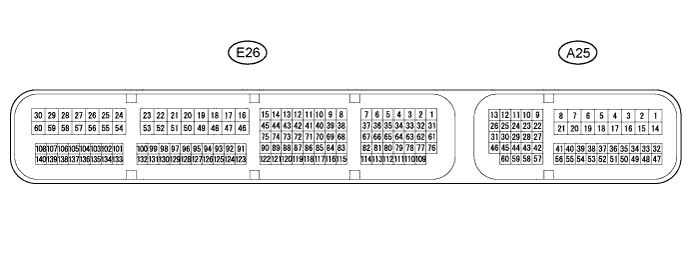

- Для нахождения требуемого контакта ECM используйте представленный ниже рисунок.
Номера контактов (обозначения)
| Цвет проводки
| Описание контактов
| Условие
| Заданные условия
|
A25-37 (S) - E26-49 (E1)
| G - BR
| Сигнал положения S датчика положения рычага переключения передач
| Зажигание включено (IG), рычаг переключения передач в положении S
| 11-14 В
|
Зажигание включено (IG), рычаг переключения передач не в положении S
| Менее 1 В
|
A25-34 (SFTU) - E26-49 (E1)
| R - BR
| Сигнал переключения на более высокую передачу
| Зажигание включено (IG), рычаг переключения передач в положении S
| 11-14 В
|
Зажигание включено (IG), рычаг переключения передач в положении "+" (переключение на более высокую передачу)
| Менее 1 В
|
A25-50 (SFTD) - E26-49 (E1)
| V - BR
| Сигнал переключения на более низкую передачу
| Зажигание включено (IG), рычаг переключения передач в положении S
| 11-14 В
|
Зажигание включено (IG), рычаг переключения передач в положении "-" (переключение на более низкую передачу)
| Менее 1 В
|
