Система Автоматической Трансмиссии -- Контакты Ecm



ECM

Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U760E.Система Автоматической Трансмиссии.Система автоматической трансмиссии контакты ecm

УКАЗАНИЕ:

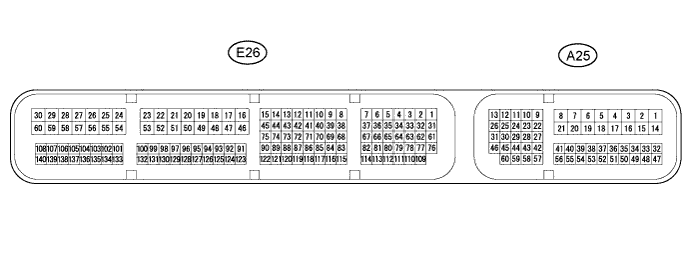

Номинальное напряжение между каждой парой контактов ECM приведено в таблице ниже. Там же приведены соответствующие условия для проверки каждой пары контактов. Результаты проверки следует сравнить с номинальным напряжением для данной пары контактов, указанным в колонке "Заданные условия". Вышеприведенный рисунок можно использовать в качестве опорного материала для определения местонахождения контактов ECM.

Номера контактов (обозначения)
Цвет проводки
Описание контактов
Условие
Заданные условия
E26-3 (SL) - E26-16 (E1)
R - BR
Сигнал электромагнитного клапана переключения передач SL
Любая передача
(при включенной блокировке / гибкой блокировке)
11 - 14 В
E26-5 (SL1+) - E26-4 (SL1-)
V - B
Сигнал электромагнитного клапана переключения передач SL1
1-я, 2-я, 3-я или 4-я передача
Формирование импульсов
E26-7 (SLU+) - E26-6 (SLU-)
L - G
Сигнал электромагнитного клапана переключения передач SLU
Любая передача
(при включенной блокировке / гибкой блокировке)
Формирование импульсов
E26-9 (SL4+) - E26-8 (SL4-)
V - W
Сигнал электромагнитного клапана переключения передач SL4
3-я или 5-я передача
Формирование импульсов
E26-11 (SL3+) - E26-10 (SL3-)
L - P
Сигнал электромагнитного клапана переключения передач SL3
2-я или 6-я передача
Формирование импульсов
E26-13 (SL2+) - E26-12 (SL2-)
LG - GR
Сигнал электромагнитного клапана переключения передач SL2
4-я, 5-я или 6-я передача
Формирование импульсов
E26-15 (SLT+) - E26-14 (SLT-)
W - Y
Сигнал электромагнитного клапана переключения передач SLT
Холостой ход двигателя
Формирование импульсов
E26-63 (NSW) - E26-16 (E1)
LG - BR
Сигнал датчика положения паркинга/нейтрали в сборе
Замок зажигания в положении ON (ВКЛ), рычаг переключения передач в положении P или N
Below 2 В
Замок зажигания в положении ON (ВКЛ), рычаг переключения передач не в положении P или N
11-14 В
E26-66 (R) - E26-16 (E1)
GR - BR
Сигнал положения R датчика положения рычага переключения передач
Замок зажигания в положении ON (ВКЛ), рычаг переключения передач в положении R
11 - 14 В
Замок зажигания в положении ON (ВКЛ), рычаг переключения передач не в положении R
Менее 1 В
E26-67 (D) - E26-16 (E1)
G - BR
Сигнал положения D датчика положения рычага переключения передач
Замок зажигания в положении ON (ВКЛ), рычаг переключения передач в положении D или S
11 - 14 В
Замок зажигания в положении ON (ВКЛ), рычаг переключения передач не в положении D или S
Менее 1 В
E26-70 (P) - E26-16 (E1)
B - BR
Сигнал датчика положения P рычага переключения передач
Замок зажигания в положении ON (ВКЛ), рычаг переключения передач в положении P
11 - 14 В
Замок зажигания в положении ON (ВКЛ), рычаг переключения передач не в положении P
Менее 1 В
E26-71 (N) - E26-16 (E1)
L - BR
Сигнал датчика положения N рычага переключения передач
Замок зажигания в положении ON (ВКЛ), рычаг переключения передач в положении N
11 - 14 В
Замок зажигания в положении ON (ВКЛ), рычаг переключения передач не в положении N
Менее 1 В
E26-116 (NTB) - E26-16 (E1)
B - BR
Источник питания датчика (стабилизированное напряжение)
Зажигание включено
11-14 В
E26-115 (NTO) - E26-16 (E1)
R - BR
Сигнал датчика частоты вращения (NT)
Холостой ход двигателя
Формирование импульсов
E26-118 (NCB) - E26-16 (E1)
LG - BR
Источник питания датчика (стабилизированное напряжение)
Зажигание включено
11-14 В
E26-117 (NCO) - E26-16 (E1)
W - BR
Сигнал датчика частоты вращения (NC)
автомобиль движется
Формирование импульсов
E26-120 (THO1) - E26-119 (ETHO)
LG - P
Сигнал датчика температуры ATF
Температура ATF: 115°C (239°F) или более
Менее 1,5 В
A25-27 (S) - E26-16 (E1)
G - BR
Сигнал положения S датчика положения рычага переключения передач
Замок зажигания в положении ON (ВКЛ), рычаг переключения передач в положении S
11-14 В
Замок зажигания в положении ON (ВКЛ), рычаг переключения передач не в положении S
Менее 1 В
A25-42 (SFTU) - E26-16 (E1)
R - BR
Сигнал переключения на более высокую передачу
Замок зажигания в положении ON (ВКЛ), рычаг переключения передач в положении S
11-14 В
Замок зажигания в положении ON (ВКЛ), рычаг переключения передач в положении "+" (переключение на более высокую передачу)
Менее 1 В
A25-43 (SFTD) - E26-16 (E1)
V - BR
Сигнал переключения на более низкую передачу
Замок зажигания в положении ON (ВКЛ), рычаг переключения передач в положении S
11-14 В
Замок зажигания в положении ON (ВКЛ), рычаг переключения передач в положении "-" (переключение на более низкую передачу)
Менее 1 В
