Система Управления Электрическими Стеклоподъемниками -- Контакты Эбу |
| ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |

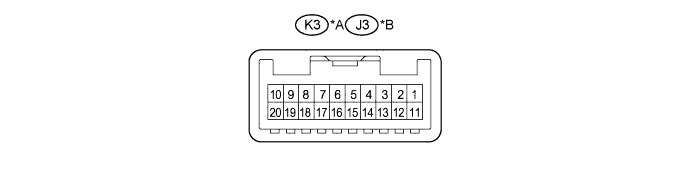

Отсоедините разъем K3*1 или J3*2 главного переключателя сети мультиплексной связи.
- *1: для моделей с левосторонним рулевым управлением
- *2: для моделей с правосторонним рулевым управлением
Обозначения на рисунке *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением - *1: для моделей с левосторонним рулевым управлением
Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
- УКАЗАНИЕ:
- Проводите изменения со стороны жгута проводов при отсоединенном разъеме.
Для моделей с левосторонним рулевым управлением Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия K3-11 (B) - K3-12 (GND) W - BR Источник питания Всегда 11 – 14 В K3-12 (GND) - масса BR - масса Масса Всегда Менее 1 Ом
Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.Для моделей с правосторонним рулевым управлением Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия J3-11 (B) - J3-12 (GND) W - BR Источник питания Всегда 11 – 14 В J3-12 (GND) - масса BR - масса Масса Всегда Менее 1 Ом Подсоедините разъем K3*1 или J3*2 главного переключателя сети мультиплексной связи.
- *1: для моделей с левосторонним рулевым управлением
- *2: для моделей с правосторонним рулевым управлением
- *1: для моделей с левосторонним рулевым управлением
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
Для моделей с левосторонним рулевым управлением Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия K3-15 (DOWN) - K3-12 (GND) R - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, переключатель электрического стеклоподъемника двери водителя не нажат и не вытянут 11 - 14 В K3-15 (DOWN) - K3-12 (GND) R - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло двери водителя, переключатель электрического стеклоподъемника двери водителя наполовину нажат (управление в ручном режиме) Менее 1 В K3-18 (LED) - K3-12 (GND) Y - BR Сигнал включения светодиода Зажигание включено 11-14 В K3-18 (LED) - K3-12 (GND) Y - BR Сигнал включения светодиода Приблизительно через 43 с после выключения зажигания Менее 1 В K3-20 (UP) - K3-12 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника двери водителя не нажат и не вытянут 11 - 14 В K3-20 (UP) - K3-12 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло двери водителя, переключатель электрического стеклоподъемника двери водителя наполовину вытянут (управление в ручном режиме) менее 1 В
Если результат проверки не отвечает требованиям, возможно, неисправен главный переключатель сети мультиплексной связи в сборе.Для моделей с правосторонним рулевым управлением Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия J3-15 (DOWN) - J3-12 (GND) R - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, переключатель электрического стеклоподъемника двери водителя не нажат и не вытянут 11 - 14 В J3-15 (DOWN) - J3-12 (GND) R - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло двери водителя, переключатель электрического стеклоподъемника двери водителя наполовину нажат (управление в ручном режиме) Менее 1 В J3-18 (LED) - J3-12 (GND) Y - BR Сигнал включения светодиода Зажигание включено 11-14 В J3-18 (LED) - J3-12 (GND) Y - BR Сигнал включения светодиода Приблизительно через 43 с после выключения зажигания Менее 1 В J3-20 (UP) - J3-12 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника двери водителя не нажат и не вытянут 11 - 14 В J3-20 (UP) - J3-12 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло двери водителя, переключатель электрического стеклоподъемника двери водителя наполовину вытянут (управление в ручном режиме) Менее 1 В
| ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ |

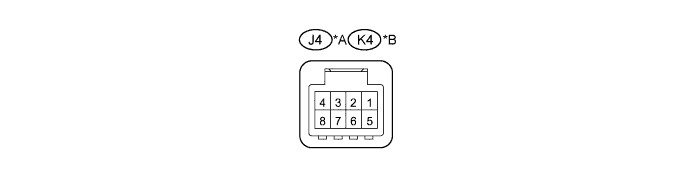

Отсоедините разъем J4*1 или K4*2 переключателя электрического стеклоподъемника в сборе.
- *1: для моделей с левосторонним рулевым управлением
- *2: для моделей с правосторонним рулевым управлением
Обозначения на рисунке *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением - *1: для моделей с левосторонним рулевым управлением
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- УКАЗАНИЕ:
- Проводите изменения со стороны жгута проводов при отсоединенном разъеме.
Для моделей с левосторонним рулевым управлением Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия J4-1 (GND) - масса BR - масса Масса Всегда Менее 1 Ом
Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.Для моделей с правосторонним рулевым управлением Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия K4-1 (GND) - масса BR - масса Масса Всегда Менее 1 Ом Подсоедините разъем J4*1 или K4*2 переключателя электрического стеклоподъемника в сборе.
- *1: для моделей с левосторонним рулевым управлением
- *2: для моделей с правосторонним рулевым управлением
- *1: для моделей с левосторонним рулевым управлением
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
Для моделей с левосторонним рулевым управлением Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия J4-4 (LED) - J4-1 (GND) Y - BR Сигнал включения светодиода Зажигание включено 11-14 В J4-4 (LED) - J4-1 (GND) Y - BR Сигнал включения светодиода Приблизительно через 43 с после выключения зажигания Менее 1 В J4-6 (UP) - J4-1 (GND) BE - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника не нажат и не вытянут 11 - 14 В J4-6 (UP) - J4-1 (GND) BE - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери вытянут наполовину (при ручном управлении) Менее 1 В J4-6 (UP) - J4-1 (GND) BE - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно двери переднего пассажира полностью открыто 11 - 14 В J4-6 (UP) - J4-1 (GND) BE - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери полностью вытянут (при автоматическом управлении) Менее 1 В J4-6 (UP) - J4-1 (GND) BE - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно двери переднего пассажира полностью закрыто 11 - 14 В J4-7 (DOWN) - J4-1 (GND) V - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, переключатель электрического стеклоподъемника не нажат и не вытянут 11 - 14 В J4-7 (DOWN) - J4-1 (GND) V - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери нажат наполовину (при ручном управлении) Менее 1 В J4-7 (DOWN) - J4-1 (GND) V - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, окно двери переднего пассажира полностью закрыто 11 - 14 В J4-7 (DOWN) - J4-1 (GND) V - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери полностью нажат (при автоматическом управлении) Менее 1 В J4-7 (DOWN) - J4-1 (GND) V - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, окно двери переднего пассажира полностью открыто 11 - 14 В J4-8 (AUTO) - J4-1 (GND) L - BR Выход автоматического подъема для электродвигателя электрического стеклоподъемника Зажигание включено, окно двери переднего пассажира полностью открыто 11 - 14 В J4-8 (AUTO) - J4-1 (GND) L - BR Выход автоматического подъема для электродвигателя электрического стеклоподъемника Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери полностью вытянут (при автоматическом управлении) Менее 1 В J4-8 (AUTO) - J4-1 (GND) L - BR Выход автоматического подъема для электродвигателя электрического стеклоподъемника Зажигание включено, окно двери переднего пассажира полностью закрыто 11 - 14 В J4-8 (AUTO) - J4-1 (GND) L - BR Выход автоматического опускания для электродвигателя электрического стеклоподъемника Зажигание включено, окно двери переднего пассажира полностью закрыто 11 - 14 В J4-8 (AUTO) - J4-1 (GND) L - BR Выход автоматического опускания для электродвигателя электрического стеклоподъемника Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери полностью нажат (при автоматическом управлении) Менее 1 В J4-8 (AUTO) - J4-1 (GND) L - BR Выход автоматического опускания для электродвигателя электрического стеклоподъемника Зажигание включено, окно двери переднего пассажира полностью открыто 11 - 14 В
Если результат проверки не отвечает требованиям, возможно, неисправен переключатель электрического стеклоподъемника в сборе.Для моделей с правосторонним рулевым управлением Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия K4-4 (LED) - K4-1 (GND) Y - BR Сигнал включения светодиода Зажигание включено 11-14 В K4-4 (LED) - K4-1 (GND) Y - BR Сигнал включения светодиода Приблизительно через 43 с после выключения зажигания Менее 1 В K4-6 (UP) - K4-1 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника не нажат и не вытянут 11 - 14 В K4-6 (UP) - K4-1 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери вытянут наполовину (при ручном управлении) Менее 1 В K4-6 (UP) - K4-1 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно двери переднего пассажира полностью открыто 11 - 14 В K4-6 (UP) - K4-1 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери полностью вытянут (при автоматическом управлении) Менее 1 В K4-6 (UP) - K4-1 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно двери переднего пассажира полностью закрыто 11 - 14 В K4-7 (DOWN) - K4-1 (GND) V - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, переключатель электрического стеклоподъемника не нажат и не вытянут 11 - 14 В K4-7 (DOWN) - K4-1 (GND) V - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери нажат наполовину (при ручном управлении) Менее 1 В K4-7 (DOWN) - K4-1 (GND) V - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, окно двери переднего пассажира полностью закрыто 11 - 14 В K4-7 (DOWN) - K4-1 (GND) V - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери полностью нажат (при автоматическом управлении) Менее 1 В K4-7 (DOWN) - K4-1 (GND) V - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, окно двери переднего пассажира полностью открыто 11 - 14 В K4-8 (AUTO) - K4-1 (GND) L - BR Выход автоматического подъема для электродвигателя электрического стеклоподъемника Зажигание включено, окно двери переднего пассажира полностью открыто 11 - 14 В K4-8 (AUTO) - K4-1 (GND) L - BR Выход автоматического подъема для электродвигателя электрического стеклоподъемника Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери полностью вытянут (при автоматическом управлении) Менее 1 В K4-8 (AUTO) - K4-1 (GND) L - BR Выход автоматического подъема для электродвигателя электрического стеклоподъемника Зажигание включено, окно двери переднего пассажира полностью закрыто 11 - 14 В K4-8 (AUTO) - K4-1 (GND) L - BR Выход автоматического опускания для электродвигателя электрического стеклоподъемника Зажигание включено, окно двери переднего пассажира полностью закрыто 11 - 14 В K4-8 (AUTO) - K4-1 (GND) L - BR Выход автоматического опускания для электродвигателя электрического стеклоподъемника Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери полностью нажат (при автоматическом управлении) Менее 1 В K4-8 (AUTO) - K4-1 (GND) L - BR Выход автоматического опускания для электродвигателя электрического стеклоподъемника Зажигание включено, окно двери переднего пассажира полностью открыто 11 - 14 В
| ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |

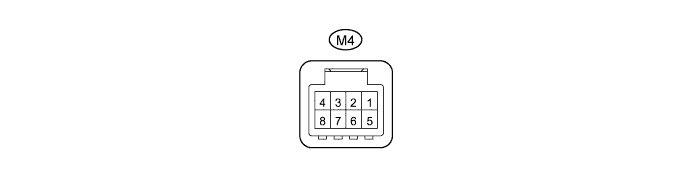

Отсоедините разъем M4 переключателя электрического стеклоподъемника левой задней двери в сборе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- УКАЗАНИЕ:
- Проводите изменения со стороны жгута проводов при отсоединенном разъеме.
Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия M4-1 (GND) - масса BR - масса Масса Всегда Менее 1 Ом Подсоедините разъем M4 переключателя электрического стеклоподъемника левой задней двери в сборе.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
Если результат проверки не отвечает требованиям, возможно, неисправен переключатель электрического стеклоподъемника в сборе (левой задней двери).Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия M4-4 (LED) - M4-1 (GND) LG - BR Сигнал включения светодиода Зажигание включено 11-14 В M4-4 (LED) - M4-1 (GND) LG - BR Сигнал включения светодиода Приблизительно через 43 с после выключения зажигания Менее 1 В M4-6 (UP) - M4-1 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника (для левой задней двери) не нажат и не вытянут 11 - 14 В M4-6 (UP) - M4-1 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло левой задней двери, переключатель электрического стеклоподъемника левой задней двери наполовину вытянут (управление в ручном режиме) Менее 1 В M4-6 (UP) - M4-1 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно левой задней двери полностью открыто 11 - 14 В M4-6 (UP) - M4-1 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, электрический стеклоподъемник левой задней двери перемещается, а переключатель электрического стеклоподъемника этой двери полностью вытянут (при автоматическом управлении) Менее 1 В M4-6 (UP) - M4-1 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно левой задней двери полностью закрыто 11-14 В M4-7 (DOWN) - M4-1 (GND) R - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, переключатель электрического стеклоподъемника (для левой задней двери) не нажат и не вытянут 11-14 В M4-7 (DOWN) - M4-1 (GND) R - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло левой задней двери, переключатель электрического стеклоподъемника левой задней двери наполовину нажат (управление в ручном режиме) Менее 1 В M4-7 (DOWN) - M4-1 (GND) R - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, окно левой задней двери полностью закрыто 11-14 В M4-7 (DOWN) - M4-1 (GND) R - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, электрический стеклоподъемник левой задней двери перемещается, а переключатель электрического стеклоподъемника этой двери полностью нажат (при автоматическом управлении) Менее 1 В M4-7 (DOWN) - M4-1 (GND) R - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, окно левой задней двери полностью открыто 11 - 14 В M4-8 (AUTO) - M4-1 (GND) B - BR Выход автоматического подъема для электродвигателя электрического стеклоподъемника Зажигание включено, окно левой задней двери полностью открыто 11 - 14 В M4-8 (AUTO) - M4-1 (GND) B - BR Выход автоматического подъема для электродвигателя электрического стеклоподъемника Зажигание включено, электрический стеклоподъемник левой задней двери перемещается, а переключатель электрического стеклоподъемника этой двери полностью вытянут (при автоматическом управлении) Менее 1 В M4-8 (AUTO) - M4-1 (GND) B - BR Выход автоматического подъема для электродвигателя электрического стеклоподъемника Зажигание включено, окно левой задней двери полностью закрыто 11 - 14 В M4-8 (AUTO) - M4-1 (GND) B - BR Выход автоматического опускания для электродвигателя электрического стеклоподъемника Зажигание включено, окно левой задней двери полностью закрыто 11 - 14 В M4-8 (AUTO) - M4-1 (GND) B - BR Выход автоматического опускания для электродвигателя электрического стеклоподъемника Зажигание включено, электрический стеклоподъемник левой задней двери перемещается, а переключатель электрического стеклоподъемника этой двери полностью нажат (при автоматическом управлении) Менее 1 В M4-8 (AUTO) - M4-1 (GND) B - BR Выход автоматического опускания для электродвигателя электрического стеклоподъемника Зажигание включено, окно левой задней двери полностью открыто 11 - 14 В
| ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ |

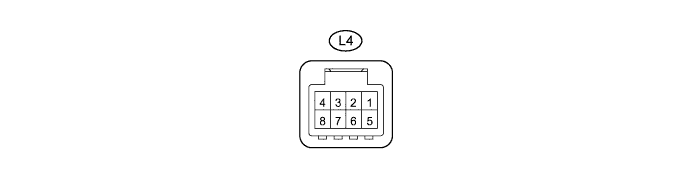

Отсоедините разъем L4 переключателя электрического стеклоподъемника правой задней двери в сборе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- УКАЗАНИЕ:
- Проводите изменения на жгуте проводов двери при отсоединенном разъеме.
Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия L4-1 (GND) - масса BR - масса Масса Всегда Менее 1 Ом Подсоедините разъем L4 переключателя электрического стеклоподъемника правой задней двери в сборе.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
Если результат проверки не отвечает требованиям, возможно, неисправен переключатель электрического стеклоподъемника в сборе (правой задней двери).Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия L4-4 (LED) - L4-1 (GND) LG - BR Сигнал включения светодиода Зажигание включено 11-14 В L4-4 (LED) - L4-1 (GND) LG - BR Сигнал включения светодиода Приблизительно через 43 с после выключения зажигания Менее 1 В L4-6 (UP) - L4-1 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника (для правой задней двери) не нажат и не вытянут 11 - 14 В L4-6 (UP) - L4-1 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло правой задней двери, переключатель электрического стеклоподъемника правой задней двери наполовину вытянут (управление в ручном режиме) Менее 1 В L4-6 (UP) - L4-1 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно правой задней двери полностью открыто 11 - 14 В L4-6 (UP) - L4-1 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, электрический стеклоподъемник правой задней двери перемещается, а переключатель электрического стеклоподъемника этой двери полностью вытянут (при автоматическом управлении) Менее 1 В L4-6 (UP) - L4-1 (GND) G - BR Выход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно правой задней двери полностью закрыто 11-14 В L4-7 (DOWN) - L4-1 (GND) R - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, переключатель электрического стеклоподъемника (для правой задней двери) не нажат и не вытянут 11-14 В L4-7 (DOWN) - L4-1 (GND) R - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло правой задней двери, переключатель электрического стеклоподъемника правой задней двери наполовину нажат (управление в ручном режиме) Менее 1 В L4-7 (DOWN) - L4-1 (GND) R - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, окно правой задней двери полностью закрыто 11-14 В L4-7 (DOWN) - L4-1 (GND) R - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, электрический стеклоподъемник правой задней двери перемещается, а переключатель электрического стеклоподъемника этой двери полностью нажат (при автоматическом управлении) Менее 1 В L4-7 (DOWN) - L4-1 (GND) R - BR Выход опускания электродвигателя стеклоподъемника Зажигание включено, окно правой задней двери полностью открыто 11 - 14 В L4-8 (AUTO) - L4-1 (GND) B - BR Выход автоматического подъема для электродвигателя электрического стеклоподъемника Зажигание включено, окно правой задней двери полностью открыто 11 - 14 В L4-8 (AUTO) - L4-1 (GND) B - BR Выход автоматического подъема для электродвигателя электрического стеклоподъемника Зажигание включено, электрический стеклоподъемник правой задней двери перемещается, а переключатель электрического стеклоподъемника этой двери полностью вытянут (при автоматическом управлении) Менее 1 В L4-8 (AUTO) - L4-1 (GND) B - BR Выход автоматического подъема для электродвигателя электрического стеклоподъемника Зажигание включено, окно правой задней двери полностью закрыто 11 - 14 В L4-8 (AUTO) - L4-1 (GND) B - BR Выход автоматического опускания для электродвигателя электрического стеклоподъемника Зажигание включено, окно правой задней двери полностью закрыто 11 - 14 В L4-8 (AUTO) - L4-1 (GND) B - BR Выход автоматического опускания для электродвигателя электрического стеклоподъемника Зажигание включено, электрический стеклоподъемник правой задней двери перемещается, а переключатель электрического стеклоподъемника этой двери полностью нажат (при автоматическом управлении) Менее 1 В L4-8 (AUTO) - L4-1 (GND) B - BR Выход автоматического опускания для электродвигателя электрического стеклоподъемника Зажигание включено, окно правой задней двери полностью открыто 11 - 14 В
| ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для двери водителя) |

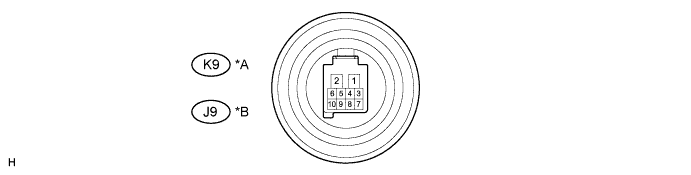

Отсоедините разъем K9*1 или J9*2 электродвигателя стеклоподъемника в сборе (двери водителя).
- *1: для моделей с левосторонним рулевым управлением
- *2: для моделей с правосторонним рулевым управлением
Обозначения на рисунке *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением - *1: для моделей с левосторонним рулевым управлением
Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
- УКАЗАНИЕ:
- Проводите изменения на жгуте проводов двери при отсоединенном разъеме.
Для моделей с левосторонним рулевым управлением Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия K9-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом K9-2 (B) - масса GR - масса Источник питания Всегда 11 – 14 В
Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.Для моделей с правосторонним рулевым управлением Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия J9-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом J9-2 (B) - масса GR - масса Источник питания Всегда 11 – 14 В Подсоедините разъем K9*1 или J9*2 электродвигателя стеклоподъемника в сборе (двери водителя).
- *1: для моделей с левосторонним рулевым управлением
- *2: для моделей с правосторонним рулевым управлением
- *1: для моделей с левосторонним рулевым управлением
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
Для моделей с левосторонним рулевым управлением Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия K9-5 (LED) - K9-1 (GND) Y - W-B Сигнал включения светодиода Зажигание включено 11-14 В K9-5 (LED) - K9-1 (GND) Y - W-B Сигнал включения светодиода Приблизительно через 43 с после выключения зажигания Менее 1 В K9-7 (DOWN) - K9-1 (GND) R - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, главный переключатель сети мультиплексной связи (переключатель электрического стеклоподъемника двери со стороны водителя) не нажат и не вытянут 11 - 14 В K9-7 (DOWN) - K9-1 (GND) R - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло двери водителя, главный переключатель сети мультиплексной связи в сборе наполовину нажат (управление в ручном режиме) Менее 1 В K9-7 (DOWN) - K9-1 (GND) R - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, окно двери водителя полностью закрыто 11 - 14 В K9-7 (DOWN) - K9-1 (GND) R - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло двери водителя, главный переключатель сети мультиплексной связи в сборе полностью нажат (управление в автоматическом режиме) Менее 1 В K9-7 (DOWN) - K9-1 (GND) R - W-B Вход автоматического Вход опусканияэлектродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено (ON (ВКЛ)), окно двери водителя полностью открыто 11 - 14 В K9-10 (UP) - K9-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, главный переключатель сети мультиплексной связи (переключатель электрического стеклоподъемника двери со стороны водителя) не нажат и не вытянут 11 - 14 В K9-10 (UP) - K9-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло двери водителя, главный переключатель сети мультиплексной связи в сборе наполовину вытянут (управление в ручном режиме) Менее 1 В K9-10 (UP) - K9-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено (ON (ВКЛ)), главный переключатель сети мультиплексной связи (переключатель электрического стеклоподъемника двери водителя) полностью открывает окно 11 - 14 В K9-10 (UP) - K9-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло двери водителя, главный переключатель сети мультиплексной связи в сборе полностью вытянут (управление в автоматическом режиме) Менее 1 В K9-10 (UP) - K9-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно двери водителя полностью закрыто 11 - 14 В
Если результат проверки не отвечает требованиям, возможно, неисправен электродвигатель стеклоподъемника в сборе (двери водителя).Для моделей с правосторонним рулевым управлением Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия J9-5 (LED) - J9-1 (GND) Y - W-B Сигнал включения светодиода Зажигание включено 11-14 В J9-5 (LED) - J9-1 (GND) Y - W-B Сигнал включения светодиода Приблизительно через 43 с после выключения зажигания Менее 1 В J9-7 (DOWN) - J9-1 (GND) R - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, главный переключатель сети мультиплексной связи (переключатель электрического стеклоподъемника двери со стороны водителя) не нажат и не вытянут 11 - 14 В J9-7 (DOWN) - J9-1 (GND) R - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло двери водителя, главный переключатель сети мультиплексной связи в сборе наполовину нажат (управление в ручном режиме) Менее 1 В J9-7 (DOWN) - J9-1 (GND) R - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, окно двери водителя полностью закрыто 11 - 14 В J9-7 (DOWN) - J9-1 (GND) R - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло двери водителя, главный переключатель сети мультиплексной связи в сборе полностью нажат (управление в автоматическом режиме) Менее 1 В J9-7 (DOWN) - J9-1 (GND) R - W-B Вход автоматического Вход опусканияэлектродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено (ON (ВКЛ)), окно двери водителя полностью открыто 11 - 14 В J9-10 (UP) - J9-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, главный переключатель сети мультиплексной связи (переключатель электрического стеклоподъемника двери со стороны водителя) не нажат и не вытянут 11 - 14 В J9-10 (UP) - J9-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло двери водителя, главный переключатель сети мультиплексной связи в сборе наполовину вытянут (управление в ручном режиме) Менее 1 В J9-10 (UP) - J9-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено (ON (ВКЛ)), главный переключатель сети мультиплексной связи (переключатель электрического стеклоподъемника двери водителя) полностью открывает окно 11 - 14 В J9-10 (UP) - J9-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло двери водителя, главный переключатель сети мультиплексной связи в сборе полностью вытянут (управление в автоматическом режиме) Менее 1 В J9-10 (UP) - J9-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно двери водителя полностью закрыто 11 - 14 В
| ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для двери переднего пассажира) |
Отсоедините разъем J9*1 или K9*2 электродвигателя стеклоподъемника в сборе (для двери переднего пассажира).
- *1: для моделей с левосторонним рулевым управлением
- *2: для моделей с правосторонним рулевым управлением
Обозначения на рисунке *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением - *1: для моделей с левосторонним рулевым управлением
Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
- УКАЗАНИЕ:
- Проводите изменения на жгуте проводов двери при отсоединенном разъеме.
Для моделей с левосторонним рулевым управлением Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия J9-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом J9-2 (B) - масса GR - масса Источник питания Всегда 11 – 14 В
Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.Для моделей с правосторонним рулевым управлением Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия K9-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом K9-2 (B) - масса GR - масса Источник питания Всегда 11 – 14 В Подсоедините разъем J9*1 или K9*2 электродвигателя стеклоподъемника в сборе (двери переднего пассажира).
- *1: для моделей с левосторонним рулевым управлением
- *2: для моделей с правосторонним рулевым управлением
- *1: для моделей с левосторонним рулевым управлением
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
Для моделей с левосторонним рулевым управлением Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия J9-4 (AUTO) - J9-1 (GND) L - W-B Вход автоматического подъема электродвигателя стеклоподъемника (AUTO UP) Зажигание включено, окно двери переднего пассажира полностью открыто 11 - 14 В J9-4 (AUTO) - J9-1 (GND) L - W-B Вход автоматического подъема электродвигателя стеклоподъемника (AUTO UP) Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери полностью вытянут (при автоматическом управлении) Менее 1 В J9-4 (AUTO) - J9-1 (GND) L - W-B Вход автоматического подъема электродвигателя стеклоподъемника (AUTO UP) Зажигание включено, окно двери переднего пассажира полностью закрыто 11 - 14 В J9-4 (AUTO) - J9-1 (GND) L - W-B Вход автоматического Вход опусканияэлектродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено, окно двери переднего пассажира полностью закрыто 11 - 14 В J9-4 (AUTO) - J9-1 (GND) L - W-B Вход автоматического Вход опусканияэлектродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери полностью нажат (при автоматическом управлении) Менее 1 В J9-4 (AUTO) - J9-1 (GND) L - W-B Вход автоматического Вход опусканияэлектродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено, окно двери переднего пассажира полностью открыто 11 - 14 В J9-5 (LED) - J9-1 (GND) Y - W-B Сигнал включения светодиода Зажигание включено 11-14 В J9-5 (LED) - J9-1 (GND) Y - W-B Сигнал включения светодиода Приблизительно через 43 с после выключения зажигания Менее 1 В J9-7 (DOWN) - J9-1 (GND) V - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, переключатель электрического стеклоподъемника не нажат и не вытянут 11 - 14 В J9-7 (DOWN) - J9-1 (GND) V - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери нажат наполовину (при ручном управлении) Менее 1 В J9-7 (DOWN) - J9-1 (GND) V - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, окно двери переднего пассажира полностью закрыто 11 - 14 В J9-7 (DOWN) - J9-1 (GND) V - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери полностью нажат (при автоматическом управлении) Менее 1 В J9-7 (DOWN) - J9-1 (GND) V - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, окно двери переднего пассажира полностью открыто 11 - 14 В J9-10 (UP) - J9-1 (GND) BE - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника не нажат и не вытянут 11 - 14 В J9-10 (UP) - J9-1 (GND) BE - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери вытянут наполовину (при ручном управлении) Менее 1 В J9-10 (UP) - J9-1 (GND) BE - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно двери переднего пассажира полностью открыто 11 - 14 В J9-10 (UP) - J9-1 (GND) BE - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери полностью вытянут (при автоматическом управлении) Менее 1 В J9-10 (UP) - J9-1 (GND) BE - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно двери переднего пассажира полностью закрыто 11 - 14 В
Если результат проверки не отвечает требованиям, возможно, неисправен электродвигатель стеклоподъемника в сборе (двери переднего пассажира).Для моделей с правосторонним рулевым управлением Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия K9-4 (AUTO) - K9-1 (GND) L - W-B Вход автоматического подъема электродвигателя стеклоподъемника (AUTO UP) Зажигание включено, окно двери переднего пассажира полностью открыто 11 - 14 В K9-4 (AUTO) - K9-1 (GND) L - W-B Вход автоматического подъема электродвигателя стеклоподъемника (AUTO UP) Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери полностью вытянут (при автоматическом управлении) Менее 1 В K9-4 (AUTO) - K9-1 (GND) L - W-B Вход автоматического подъема электродвигателя стеклоподъемника (AUTO UP) Зажигание включено, окно двери переднего пассажира полностью закрыто 11 - 14 В K9-4 (AUTO) - K9-1 (GND) L - W-B Вход автоматического Вход опусканияэлектродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено, окно двери переднего пассажира полностью закрыто 11 - 14 В K9-4 (AUTO) - K9-1 (GND) L - W-B Вход автоматического Вход опусканияэлектродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери полностью нажат (при автоматическом управлении) Менее 1 В K9-4 (AUTO) - K9-1 (GND) L - W-B Вход автоматического Вход опусканияэлектродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено, окно двери переднего пассажира полностью открыто 11 - 14 В K9-5 (LED) - K9-1 (GND) Y - W-B Сигнал включения светодиода Зажигание включено 11-14 В K9-5 (LED) - K9-1 (GND) Y - W-B Сигнал включения светодиода Приблизительно через 43 с после выключения зажигания Менее 1 В K9-7 (DOWN) - K9-1 (GND) V - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, переключатель электрического стеклоподъемника не нажат и не вытянут 11 - 14 В K9-7 (DOWN) - K9-1 (GND) V - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери нажат наполовину (при ручном управлении) Менее 1 В K9-7 (DOWN) - K9-1 (GND) V - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, окно двери переднего пассажира полностью закрыто 11 - 14 В K9-7 (DOWN) - K9-1 (GND) V - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери полностью нажат (при автоматическом управлении) Менее 1 В K9-7 (DOWN) - K9-1 (GND) V - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, окно двери переднего пассажира полностью открыто 11 - 14 В K9-10 (UP) - K9-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника не нажат и не вытянут 11 - 14 В K9-10 (UP) - K9-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери вытянут наполовину (при ручном управлении) Менее 1 В K9-10 (UP) - K9-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно двери переднего пассажира полностью открыто 11 - 14 В K9-10 (UP) - K9-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, электрический стеклоподъемник двери переднего пассажира перемещается, а переключатель электрического стеклоподъемника этой двери полностью вытянут (при автоматическом управлении) Менее 1 В K9-10 (UP) - K9-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно двери переднего пассажира полностью закрыто 11 - 14 В
| ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для левой задней двери) |

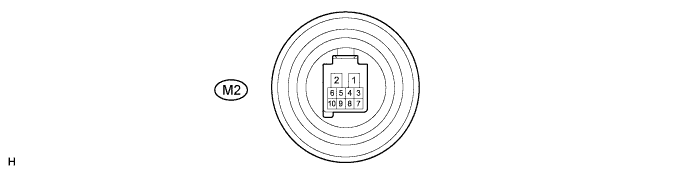

Отсоедините разъем М2 электродвигателя стеклоподъемника в сборе (для левой задней двери).
Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
- УКАЗАНИЕ:
- Проводите изменения со стороны жгута проводов при отсоединенном разъеме.
Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия M2-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом M2-2 (B) - масса G - масса Источник питания Всегда 11 – 14 В Подсоедините разъем M2 электродвигателя стеклоподъемника в сборе (для левой задней двери).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
Если результат проверки не отвечает требованиям, возможно, неисправен электродвигатель стеклоподъемника в сборе (левой задней двери).Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия M2-4 (AUTO) - M2-1 (GND) B - W-B Вход автоматического подъема электродвигателя стеклоподъемника (AUTO UP) Зажигание включено, окно левой задней двери полностью открыто 11 - 14 В M2-4 (AUTO) - M2-1 (GND) B - W-B Вход автоматического подъема электродвигателя стеклоподъемника (AUTO UP) Зажигание включено, электрический стеклоподъемник левой задней двери перемещается, а переключатель электрического стеклоподъемника этой двери полностью вытянут (при автоматическом управлении) Менее 1 В M2-4 (AUTO) - M2-1 (GND) B - W-B Вход автоматического подъема электродвигателя стеклоподъемника (AUTO UP) Зажигание включено, окно левой задней двери полностью закрыто 11 - 14 В M2-4 (AUTO) - M2-1 (GND) B - W-B Вход автоматического опускания электродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено, окно левой задней двери полностью закрыто 11 - 14 В M2-4 (AUTO) - M2-1 (GND) B - W-B Вход автоматического опускания электродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено, электрический стеклоподъемник левой задней двери перемещается, а переключатель электрического стеклоподъемника этой двери полностью нажат (при автоматическом управлении) Менее 1 В M2-4 (AUTO) - M2-1 (GND) B - W-B Вход автоматического опускания электродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено, окно левой задней двери полностью открыто 11 - 14 В M2-5 (LED) - M2-1 (GND) LG - W-B Сигнал включения светодиода Зажигание включено 11-14 В M2-5 (LED) - M2-1 (GND) LG - W-B Сигнал включения светодиода Приблизительно через 43 с после выключения зажигания Менее 1 В M2-7 (DOWN) - M2-1 (GND) R - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, переключатель электрического стеклоподъемника (для левой задней двери) не нажат и не вытянут 11 - 14 В M2-7 (DOWN) - M2-1 (GND) R - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло левой задней двери, переключатель электрического стеклоподъемника левой задней двери наполовину нажат (управление в ручном режиме) Менее 1 В M2-7 (DOWN) - M2-1 (GND) R - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, окно левой задней двери полностью закрыто 11 - 14 В M2-7 (DOWN) - M2-1 (GND) R - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, электрический стеклоподъемник левой задней двери перемещается, а переключатель электрического стеклоподъемника этой двери полностью нажат (при автоматическом управлении) Менее 1 В M2-7 (DOWN) - M2-1 (GND) R - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, окно левой задней двери полностью открыто 11 - 14 В M2-10 (UP) - M2-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника (для левой задней двери) не нажат и не вытянут 11 - 14 В M2-10 (UP) - M2-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло левой задней двери, переключатель электрического стеклоподъемника левой задней двери наполовину вытянут (управление в ручном режиме) Менее 1 В M2-10 (UP) - M2-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно левой задней двери полностью открыто 11 - 14 В M2-10 (UP) - M2-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, электрический стеклоподъемник левой задней двери перемещается, а переключатель электрического стеклоподъемника этой двери полностью вытянут (при автоматическом управлении) Менее 1 В M2-10 (UP) - M2-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно левой задней двери полностью закрыто 11 - 14 В
| ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (для правой задней двери) |
Отсоедините разъем L2 электродвигателя стеклоподъемника в сборе (для правой задней двери).
Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
- УКАЗАНИЕ:
- Проводите изменения на жгуте проводов двери при отсоединенном разъеме.
Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия L2-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом L2-2 (B) - масса G - масса Источник питания Всегда 11 – 14 В Подсоедините разъем L2 электродвигателя стеклоподъемника в сборе (для правой задней двери).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
Если результат проверки не отвечает требованиям, возможно, неисправен электродвигатель стеклоподъемника в сборе (правой задней двери).Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия L2-4 (AUTO) - L2-1 (GND) B - W-B Вход автоматического подъема электродвигателя стеклоподъемника (AUTO UP) Зажигание включено, окно правой задней двери полностью открыто 11 - 14 В L2-4 (AUTO) - L2-1 (GND) B - W-B Вход автоматического подъема электродвигателя стеклоподъемника (AUTO UP) Зажигание включено, электрический стеклоподъемник правой задней двери перемещается, а переключатель электрического стеклоподъемника этой двери полностью вытянут (при автоматическом управлении) Менее 1 В L2-4 (AUTO) - L2-1 (GND) B - W-B Вход автоматического подъема электродвигателя стеклоподъемника (AUTO UP) Зажигание включено, окно правой задней двери полностью закрыто 11 - 14 В L2-4 (AUTO) - L2-1 (GND) B - W-B Вход автоматического опускания электродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено, окно правой задней двери полностью закрыто 11 - 14 В L2-4 (AUTO) - L2-1 (GND) B - W-B Вход автоматического опускания электродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено, электрический стеклоподъемник правой задней двери перемещается, а переключатель электрического стеклоподъемника этой двери полностью нажат (при автоматическом управлении) Менее 1 В L2-4 (AUTO) - L2-1 (GND) B - W-B Вход автоматического опускания электродвигателя стеклоподъемника (AUTO DOWN) Зажигание включено, окно правой задней двери полностью открыто 11 - 14 В L2-5 (LED) - L2-1 (GND) LG - W-B Сигнал включения светодиода Зажигание включено 11-14 В L2-5 (LED) - L2-1 (GND) LG - W-B Сигнал включения светодиода Приблизительно через 43 с после выключения зажигания Менее 1 В L2-7 (DOWN) - L2-1 (GND) R - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, переключатель электрического стеклоподъемника (для правой задней двери) не нажат и не вытянут 11 - 14 В L2-7 (DOWN) - L2-1 (GND) R - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло правой задней двери, переключатель электрического стеклоподъемника правой задней двери наполовину нажат (управление в ручном режиме) Менее 1 В L2-7 (DOWN) - L2-1 (GND) R - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, окно правой задней двери полностью закрыто 11 - 14 В L2-7 (DOWN) - L2-1 (GND) R - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, электрический стеклоподъемник правой задней двери перемещается, а переключатель электрического стеклоподъемника этой двери полностью нажат (при автоматическом управлении) Менее 1 В L2-7 (DOWN) - L2-1 (GND) R - W-B Вход опускания электродвигателя стеклоподъемника (DOWN) Зажигание включено, окно правой задней двери полностью открыто 11 - 14 В L2-10 (UP) - L2-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, переключатель электрического стеклоподъемника (для правой задней двери) не нажат и не вытянут 11 - 14 В L2-10 (UP) - L2-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено (ON (ВКЛ)), электрический стеклоподъемник перемещает стекло правой задней двери, переключатель электрического стеклоподъемника правой задней двери наполовину вытянут (управление в ручном режиме) Менее 1 В L2-10 (UP) - L2-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно правой задней двери полностью открыто 11 - 14 В L2-10 (UP) - L2-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, электрический стеклоподъемник правой задней двери перемещается, а переключатель электрического стеклоподъемника этой двери полностью вытянут (при автоматическом управлении) Менее 1 В L2-10 (UP) - L2-1 (GND) G - W-B Вход подъема электродвигателя стеклоподъемника (UP) Зажигание включено, окно правой задней двери полностью закрыто 11 - 14 В
| ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ И ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |

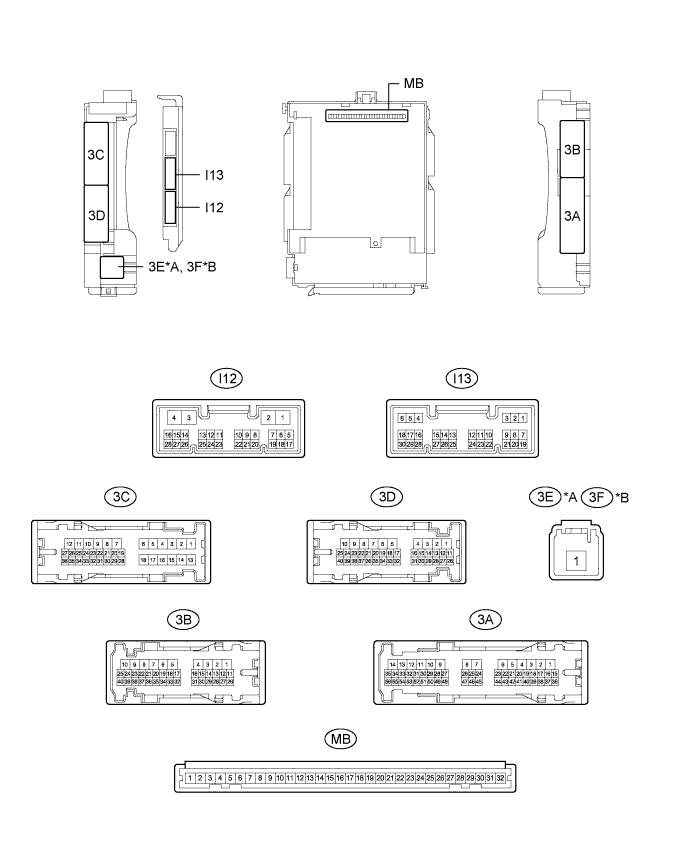

Отсоедините разъемы MB и I12 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).
Обозначения на рисунке *A Для моделей с левосторонним рулевым управлением *B Для моделей с правосторонним рулевым управлением Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
- УКАЗАНИЕ:
- Проводите изменения со стороны жгута проводов при отсоединенных разъемах.
Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия MB-11 (GND1) - масса - Масса Всегда Менее 1 Ом MB-30 (BECU) - масса - Питание аккумуляторной батареи Всегда 11 – 14 В I12-3 (GND2) - масса W-B - масса Масса Всегда Менее 1 Ом MB-29 (ACC) - масса - Источник питания ACC Замок зажигания в положении ACC 11-14 В MB-29 (ACC) - масса - Источник питания ACC Зажигание выключено менее 1 В MB-31 (ALTB) - масса - Питание аккумуляторной батареи Зажигание выключено 11-14 В MB-32 (IG) - масса - Источник питания IG Зажигание включено 11-14 В MB-32 (IG) - масса - Источник питания IG Зажигание выключено менее 1 В Подсоедините разъемы MB и I12 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия 3C-15 (FLCY) - масса L - масса Вход выключателя освещения проема левой передней двери Левая передняя дверь открыта Менее 1 В 3C-15 (FLCY) - масса L - масса Входной сигнал выключателя освещения проема левой передней двери Левая передняя дверь закрыта 11-14 В I13-19 (FRCY) - масса Y - масса Вход выключателя освещения проема правой передней двери Правая передняя дверь открыта Менее 1 В I13-19 (FRCY) - масса Y - масса Входной сигнал выключателя освещения проема правой передней двери Правая передняя дверь закрыта 11–14 В I13-11 (L2) - масса R - масса Входной сигнал блокировки, связанный с ключом двери водителя Цилиндр замка двери водителя повернут в положение блокировки Менее 1 В I13-11 (L2) - масса R - масса Входной сигнал блокировки, связанный с ключом двери водителя Цилиндр замка двери водителя в положении выключения Формирование импульсов I13-24 (UL3) - масса GR*1 - масса
Y*2 - массаВходной сигнал разблокировки, связанный с ключом двери водителя Цилиндр замка двери водителя повернут в положение разблокировки Менее 1 В I13-24 (UL3) - масса GR*1 - масса
Y*2 - массаВходной сигнал разблокировки, связанный с ключом двери водителя Цилиндр замка двери водителя в положении выключения Формирование импульсов I13-4 (PRG) - масса*3 P - масса Выход сигнала для приемника системы дистанционной блокировки дверей Ключ вставлен в цилиндр замка зажигания → ключ извлекается из цилиндра замка зажигания 11-14 В → формирование импульсов → 11-14 В I13-16 (RDA) - масса*3 L - масса Вход сигнала от приемника системы дистанционной блокировки дверей Зажигание выключено, все двери закрыты, выключатель передатчика не нажат 11 - 14 В Зажигание выключено, все двери закрыты, выключатель передатчика нажат Формирование импульсов - *1: Для моделей с левосторонним рулевым управлением
- *2: для моделей с правосторонним рулевым управлением
- *3: для моделей без интеллектуальной системы посадки и запуска
- *1: Для моделей с левосторонним рулевым управлением
| ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) (для моделей с интеллектуальной системой посадки и запуска) |
Отсоедините разъем А43 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).
Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
- УКАЗАНИЕ:
- Проводите изменения на жгуте проводов двери при отсоединенном разъеме.
Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия A43-2 (+B) - масса W - масса +B источника питания Всегда 11 – 14 В A43-11 (E) - масса W - масса Масса Всегда Менее 1 Ом Подсоедините разъем А43 ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе).
Измерьте напряжение и проверьте импульсы в соответствии со значениями, приведенными в таблице.
Если результат проверки не отвечает требованиям, ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) может быть неисправным.Контакты для подключения диагностического прибора Цвет проводки Описание контактов Условие Заданные условия I78-5 (IG) - масса LG - масса Источник питания IG Зажигание выключено менее 1 В I78-5 (IG) - масса LG - масса Источник питания IG Зажигание включено 11-14 В O1-5 (RCO) - A43-11 (E) G-W Питание приемника системы управления замками дверей - Зажигание выключено
- Кнопка передатчика не нажата
Менее 1 В O1-5 (RCO) - A43-11 (E) G-W Питание приемника системы управления замками дверей - Зажигание выключено
- Нажата кнопка блокировки или разблокировки передатчика
4,5 - 5,5 В O1-17 (RDAM) - A43-11 (E) Y - W Сигнал входных данных приемника системы управления замками дверей Зажигание выключено Импульсы в диапазоне 11-14 В поступают регулярно - Зажигание выключено
