  1. ПРОВЕРЬТЕ ЗАМОК ЗАЖИГАНИЯ ИЛИ ПЕРЕКЛЮЧАТЕЛЬ СТАРТЕРА

Замок Зажигания -- Проверка



1. ПРОВЕРЬТЕ ЗАМОК ЗАЖИГАНИЯ ИЛИ ПЕРЕКЛЮЧАТЕЛЬ СТАРТЕРА


    Camry ASV50 GSV50 ACV51.Система Запуска Двигателя 1Az-Fe.Система Запуска.Замок зажигания проверка

  1. Измерьте сопротивление замка.

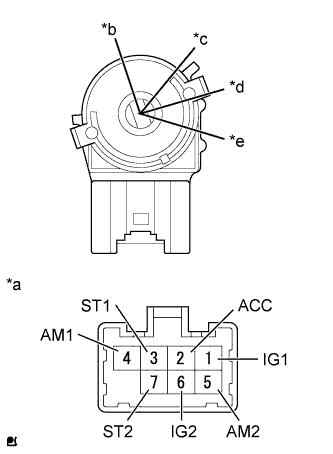

    Обозначения на рисунке
    *a
    		Устройство с отсоединенным жгутом проводов
    (Замок зажигания или переключатель стартера в сборе)
    *b
    		LOCK
    *c
    		ACC
    *d
    		ON (ВКЛ)
    *e
    		START
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Состояние переключателя
    		Заданные условия
    Между всеми контактами
    		LOCK
    		10 кОм или более
    2 (ACC) - 4 (AM1)
    		ACC
    		Менее 1 Ом
    2 (ACC) - 4 (AM1)
    		ON (ВКЛ)
    1 (IG1) - 4 (AM1)
    5 (AM2) - 6 (IG2)
    3 (ST1) - 4 (AM1)
    		START
    1 (IG1) - 4 (AM1)
    5 (AM2) - 6 (IG2)
    5 (AM2) - 7 (ST2)
    Если результат не отвечает требованиям, замените замок зажигания или стартер в сборе.
