DTC P0500 Неисправность датчика скорости автомобиля "A"


ОПИСАНИЕ

В автомобилях, оборудованных АБС (антиблокировочной системой), скорость определяется посредством ЭБУ системы противоскольжения (блока управления рабочими цилиндрами тормозов) и датчика частоты вращения колеса. Датчик скорости автомобиля контролирует частоту вращения колес и передает соответствующий сигнал в ЭБУ системы противоскольжения. ЭБУ системы противоскольжения преобразует принимаемые сигналы частоты вращения колеса в 4-импульсный сигнал и передает его в ECM через щиток приборов. ECM определяет скорость автомобиля по частоте этого импульсного сигнала.
УКАЗАНИЕ:
  1. Сигнал скорости автомобиля, передаваемый из щитка приборов, используется в различных системах. Проверьте все устройства, которые могут иметь отношение к сигналу скорости.
  2. Напряжение 12 В или 5 В выдается каждым ЭБУ, а затем подается в щиток приборов в сборе.
    Сигнал преобразуется в последовательность импульсов транзисторным преобразователем щитка приборов. Каждый ЭБУ управляет соответствующей системой при помощи импульсных сигналов.
  3. При коротком замыкании в одном из ЭБУ или жгуте проводов, подключенном к какому-либо ЭБУ, ни одна из систем, использующих сигнал скорости, не сможет работать должным образом.

Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi. dtc p0500 неисправность датчика скорости автомобиля a


№ DTC
Условие обнаружения DTC
Неисправный участок
P0500
Во время движения автомобиля в ECM не поступает сигнал датчика скорости автомобиля (логика диагностирования за 1 поездку).
  1. Обрыв или короткое замыкание в цепи сигнала скорости
  2. Щиток приборов в сборе
  3. ECM

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Если сигнал скорости от щитка приборов отсутствует, хотя ECM определил, что автомобиль движется, ECM расценивает это как неисправность в цепи сигнала скорости. ЕСМ включает контрольную лампу MIL и регистрирует код DTC.

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ


Требуемые датчики/устройства (основные)
Датчик скорости автомобиля
Щиток приборов в сборе
ЭБУ системы противоскольжения
Требуемые датчики/устройства (связанные)
Датчик положения паркинга/нейтрали в сборе
Датчик температуры охлаждающей жидкости двигателя
Датчик положения коленчатого вала
Датчик положения дроссельной заслонки
Датчик массового расхода воздуха в сборе
Продолжительность работы
Непрерывно

ТИПИЧНЫЕ УСЛОВИЯ СРАБАТЫВАНИЯ


Вращение задающей шестерни трансмиссии в блоке с главной передачей
300 об/мин или выше

ТИПИЧНЫЕ ПОРОГОВЫЕ ЗНАЧЕНИЯ НЕИСПРАВНОСТИ


Сигнал датчика скорости автомобиля
Отсутствие сигнала

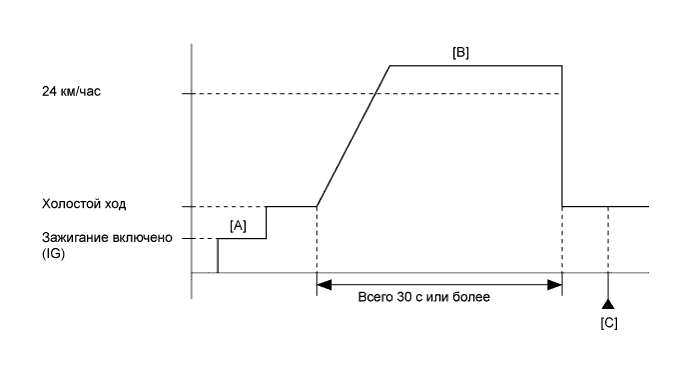

РЕЖИМ ПРОВЕРОЧНОЙ ПОЕЗДКИ


Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi. dtc p0500 неисправность датчика скорости автомобиля a

  1. Подсоедините портативный диагностический прибор к DLC3.
  2. Включите зажигание (IG) и портативный диагностический прибор.
  3. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).
  4. Выключите зажигание и подождите не менее 30 с.
  5. Включите зажигание (IG) и портативный диагностический прибор [A].
  6. Запустите двигатель.
  7. Совершите поездку на автомобиле со скоростью не менее 24 км/час (15 миль в час) общей продолжительностью не менее 30 секунд [B].
    ПРЕДОСТЕРЕЖЕНИЕ:
    Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.
  8. Остановите автомобиль.
  9. Войдите в следующие меню: Powertrain / Engine / DTC [C].
  10. Считайте ожидающие обработки коды DTC.
    УКАЗАНИЕ:
    1. Если выводятся ожидающие обработки DTC, система неисправна.
    2. Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
  11. Войдите в следующие меню: Powertrain / Engine / Utility / All Readiness.
  12. Введите DTC: P0500.
  13. Проверьте результат проверки DTC.

    Информация на дисплее прибора
    		Описание
    NORMAL
    1. Проверка DTC завершена
    2. Cистема работает нормально
    ABNORMAL
    1. Проверка DTC завершена
    2. Нарушения в работе системы
    INCOMPLETE
    1. Проверка DTC не завершена
    2. Выполните поездку в проверочном режиме после создания условий регистрации DTC
    N/A
    1. Невозможно выполнить проверку DTC
    2. Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
    УКАЗАНИЕ:
    1. Если результат проверки показывает NORMAL, система исправна.
    2. Если результат проверки показывает ABNORMAL, система неисправна.
    3. Если результат проверки показывает INCOMPLETE или N/A, выполните поездку в проверочном режиме и снова проверьте результат проверки DTC.

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi. dtc p0500 неисправность датчика скорости автомобиля a


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (VEHICLE SPEED)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG) и портативный диагностический прибор.

  1. Войдите в следующие меню: Powertrain / Engine / Data List / All Data / Vehicle Speed.

  1. Совершите поездку на автомобиле.

  1. Считайте значение, отображенное на диагностическом приборе.

    Результат
    Результат
    		Следующий шаг
    Значения, отображаемые на дисплее диагностического прибора и дисплее спидометра, не равны
    		А
    Значения, отображаемые на дисплее диагностического прибора и дисплее спидометра, равны
    		B


B
ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
А


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЩИТОК ПРИБОРОВ В СБОРЕ – ЕСМ)

  1. Отсоедините разъем щитка приборов.

  1. Отсоедините разъем ЭБУ.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I18-9 (+S) - A25-10 (SPD)
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ

  1. Проверьте цепи, по которым передаются сигналы скорости автомобиля в систему щитка приборов (Нажмите здесь).


ДАЛЕЕ


4.ПРОВЕРЬТЕ, УСТРАНЕНА ЛИ ДОЛЖНЫМ ОБРАЗОМ НЕИСПРАВНОСТЬ

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Включите портативный диагностический прибор.

  1. Удалите коды DTC (Нажмите здесь).

  1. Выключите зажигание и подождите не менее 30 с.

  1. Запустите двигатель.

  1. Включите портативный диагностический прибор.

  1. Совершите проверочную поездку в порядке, рассмотренном в разделе "Поездка в проверочном режиме".

  1. Войдите в следующие меню: Powertrain / Engine / DTC.

    УКАЗАНИЕ:
    Если DTC (ожидающие обработки DTC) не передаются в портативный диагностический прибор, значит ремонт выполнен успешно.

ДАЛЕЕ

КОНЕЦ
