Болт крепления заднего колеса к ступице замена. Camry ASV50

Выверните болт и отсоедините задний гибкий шланг от заднего амортизатора в сборе.

Выверните 2 болта и снимите суппорт заднего дискового тормоза в сборе.

ПРИМЕЧАНИЕ:

Суппорт заднего дискового тормоза в сборе не должен висеть на гибком шланге, поэтому его следует закрепить проводом или каким-либо аналогичным приспособлением.

Снимите пробку регулировочного отверстия колодки стояночного тормоза.

Нанесите метки на задний тормозной диск и ступицу заднего колеса.

Отпустите стояночный тормоз и снимите задний тормозной диск.

УКАЗАНИЕ:

Если диск снимается с трудом, поверните регулятор колодок с помощью отвертки, как показано на рисунке, чтобы сжать колодки стояночного тормоза.

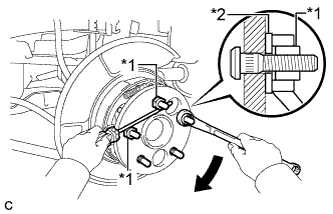

Временно заверните 2 гайки на болты крепления заднего колеса к ступице, как показано на рисунке.

Рекомендуемая технологическая гайка:

Диаметр резьбы: 12,0 мм (0,472 дюйма)

Шаг резьбы: 1,5 мм (0,0591 дюйма)

ПРИМЕЧАНИЕ:

Заверните гайки, чтобы не допустить повреждения болтов крепления заднего колеса к ступице.

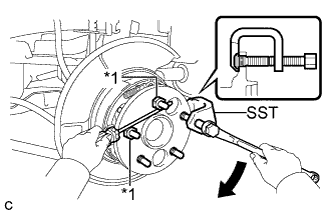

Удерживая ступицу и подшипник заднего колеса в сборе с помощью SST и отвертки, либо другого аналогичного приспособления, выверните болт крепления заднего колеса к ступице.

SST

09611-12010

ПРИМЕЧАНИЕ:

Не повредите резьбу болтов крепления заднего колеса к ступице.

Временно верните новый болт крепления заднего колеса к ступице в ступицу и подшипник заднего колеса в сборе.

Накрутите на шпильку ступицы заднего колеса гайку с шайбой, как показано на рисунке.

Рекомендуемая технологическая гайка:

Диаметр резьбы: 12,0 мм (0,472 дюйма)

Шаг резьбы: 1,5 мм (0,0591 дюйма)

УКАЗАНИЕ:

Рекомендуется использовать шайбу толщиной не менее 5 мм (0,197 дюйма).

Удерживая ступицу и подшипник заднего колеса в сборе с помощью отвертки или другого аналогичного приспособления, установите болт крепления заднего колеса к ступице, затягивая гайку.

ПРИМЕЧАНИЕ:

1. Заверните гайки, чтобы не допустить повреждения болтов крепления заднего колеса к ступице.

2. Не повредите резьбу болтов крепления заднего колеса к ступице.


Отверните 3 гайки и снимите шайбы с 3 болтов крепления заднего колеса к ступице.

Совместите метки на заднем диске и ступице заднего колеса, а затем установите задний диск.

ПРИМЕЧАНИЕ:

При замене диска на новый выбирайте положение установки, в котором задний тормозной диск имеет минимальное биение.

Установите пробку регулировочного отверстия колодки стояночного тормоза.

Закрепите суппорт заднего тормозного диска 2 болтами.

Момент затяжки:

62 N*m{630 kgf*cm, 46 ft.*lbf}

Закрепите задний гибкий шланг болтом на заднем амортизаторе.

Момент затяжки:

19 N*m{192 kgf*cm, 14 ft.*lbf}
