Болт крепления переднего колеса к ступице замена. Camry ASV50
СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО
СНИМИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ
СНИМИТЕ ПЕРЕДНИЙ ДИСК
СНИМИТЕ БОЛТ КРЕПЛЕНИЯ ПЕРЕДНЕГО КОЛЕСА К СТУПИЦЕ
УСТАНОВИТЕ БОЛТ КРЕПЛЕНИЯ ПЕРЕДНЕГО КОЛЕСА К СТУПИЦЕ
УСТАНОВИТЕ ПЕРЕДНИЙ ДИСК
УСТАНОВИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ
УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЕСО
Болт Крепления Переднего Колеса К Ступице -- Замена |
- УКАЗАНИЕ:
- Порядок выполнения работ одинаков для правой и левой стороны.
- Ниже рассмотрен порядок выполнения работ для левой стороны.
| 1. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО |
| 2. СНИМИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ |
Выверните 2 болта и снимите суппорт переднего дискового тормоза в сборе.
- ПРИМЕЧАНИЕ:
- Суппорт переднего дискового тормоза в сборе не должен висеть на гибком шланге, поэтому его следует закрепить проводом или каким-либо аналогичным приспособлением.
Нанесите сборочные метки на передний диск и ступицу полуоси.
Обозначения на рисунке*a
| Метка
|
Снимите передний диск.
| 4. СНИМИТЕ БОЛТ КРЕПЛЕНИЯ ПЕРЕДНЕГО КОЛЕСА К СТУПИЦЕ |

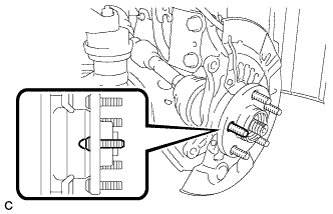

Установите болт крепления переднего колеса к ступице, который требуется вывернуть, как показано на рисунке.
Временно заверните 2 гайки на болты крепления переднего колеса к ступице, как показано на рисунке.
Обозначения на рисунке*1
| Гайка
|
- Рекомендуемая технологическая гайка:
- Диаметр резьбы: 12,0 мм (0,472 дюйма)
- Шаг резьбы: 1,5 мм (0,0591 дюйма)
- ПРИМЕЧАНИЕ:
- Заверните гайки, чтобы не допустить повреждения болтов крепления переднего колеса к ступице.

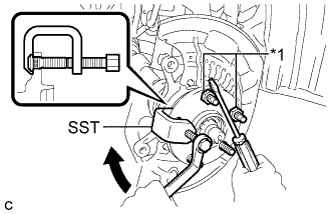

Удерживая ступицу переднего колеса с помощью SST и отвертки, либо другого аналогичного приспособления, выверните болт крепления переднего колеса к ступице.
- SST
- 09628-10011
| 5. УСТАНОВИТЕ БОЛТ КРЕПЛЕНИЯ ПЕРЕДНЕГО КОЛЕСА К СТУПИЦЕ |
Расположите новый болт крепления переднего колеса к ступице, как показано на рисунке.
Временно верните болт крепления переднего колеса к ступице в ступицу переднего колеса.

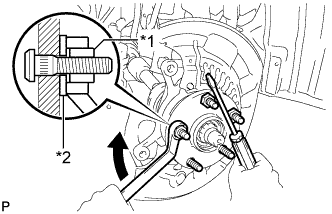

Установите на болт крепления переднего колеса к ступице шайбу и гайку, как показано на рисунке.
Обозначения на рисунке*1
| Гайка
|
*2
| Шайба
|
- Рекомендуемая технологическая гайка:
- Диаметр резьбы: 12,0 мм (0,472 дюйма)
- Шаг резьбы: 1,5 мм (0,0591 дюйма)
- УКАЗАНИЕ:
- Рекомендуется использовать шайбу толщиной не менее 5 мм (0,197 дюйма).
Зафиксировав ступицу переднего колеса отверткой или аналогичным приспособлением, закрепите болт крепления переднего колеса к ступице, затянув гайку.
- ПРИМЕЧАНИЕ:
- Заверните гайки, чтобы не допустить повреждения болтов крепления переднего колеса к ступице.
- Не повредите резьбу болтов крепления переднего колеса к ступице.
Отверните 3 гайки и снимите шайбы с 3 болтов крепления переднего колеса к ступице.
| 6. УСТАНОВИТЕ ПЕРЕДНИЙ ДИСК |
Совместите метки на переднем диске и ступице колеса и установите передний диск.
Обозначения на рисунке*a
| Метка
|
- ПРИМЕЧАНИЕ:
- В случае замены переднего тормозного диска новым выберите такое положение установки, в котором диск будет иметь минимальное биение.
| 7. УСТАНОВИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ |
Прикрепите суппорт переднего дискового тормоза в сборе двумя болтами к поворотному кулаку.
- Момент затяжки:
- 107 N*m{1090 kgf*cm, 79 ft.*lbf}
- ПРИМЕЧАНИЕ:
- При установке суппорта переднего дискового тормоза в сборе следите за тем, чтобы гибкий шланг не перекручивался.
| 8. УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЕСО |
- Момент затяжки:
- 103 N*m{1049 kgf*cm, 76 ft.*lbf}
