Подогреватель Подушки Переднего Сиденья -- Проверка |
| 1. ПРОВЕРЬТЕ ПОДОГРЕВАТЕЛЬ ПОДУШКИ ПЕРЕДНЕГО СИДЕНЬЯ (ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ПЕРЕДНЕГО СИДЕНЬЯ) |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

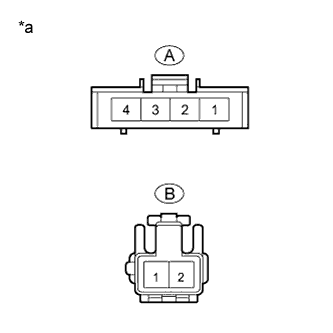

Обозначения на рисунке *a Устройство с неподсоединенным жгутом проводов
(подогреватель подушки переднего сиденья (обивка подушки раздельного переднего сиденья))- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия A-1 - B-1 Всегда 3,19 - 3,82 Ом A-1 - B-2 Всегда Менее 1 Ом A-2 - A-3 От 15°C (59°F) до 30°C (86°F) 14,9 Ом - 8,2 кОм A-4 - B-1 Всегда Менее 1 Ом A-4 - B-2 Всегда 3,27 - 3,91 Ом B-1 - B-2 Всегда 3,27 - 3,91 Ом
 |
