Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Сиденья. Camry ASV50 GSV50 ACV51
Переключатель Подогревателя Сиденья -- Проверка |
| 1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПОДОГРЕВАТЕЛЯ СИДЕНЬЯ (для левой стороны) |
Проверьте переключатель подогревателя сиденья.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

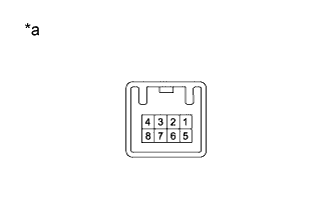

Обозначения на рисунке *a Устройство с отсоединенным жгутом проводов
Переключатель подогревателя сиденья (для левой стороны)- Номинальное сопротивление:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия 8 - 6 OFF (ВЫКЛ) 10 кОм или более 8 - 6 ON (ВКЛ) 350 Ом - 3,4 кОм 8 - 3 ON (ВКЛ) Менее 1 Ом
Проверьте, горит ли светодиод.
Подайте напряжение аккумуляторной батареи на переключатель подогревателя сиденья (с левой стороны) и убедитесь, что светодиод включается.
Обозначения на рисунке *a Устройство с отсоединенным жгутом проводов
Переключатель подогревателя сиденья (для левой стороны)- Нормальное положение:
Условия измерений Положение переключателя Заданные условия Положительный (+) вывод аккумуляторной батареи → контакт 7
Отрицательный (-) вывод аккумуляторной батареи → контакт 2- Светодиод горит Положительный (+) вывод аккумуляторной батареи → контакт 8
Отрицательный (-) вывод аккумуляторной батареи → контакт 4ON (ВКЛ)
| 2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПОДОГРЕВАТЕЛЯ ПРАВОГО СИДЕНЬЯ |
Проверьте переключатель подогревателя сиденья.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
Обозначения на рисунке *a Устройство с неподсоединенным жгутом проводов
Переключатель подогревателя сиденья (для правой стороны)- Номинальное сопротивление:
Контакты для подключения диагностического прибора Положение переключателя Заданные условия 7 - 5 OFF (ВЫКЛ) 10 кОм или более 7 - 5 ON (ВКЛ) 350 Ом - 3,4 кОм 7 - 2 ON (ВКЛ) Менее 1 Ом
Проверьте, горит ли светодиод.
Подайте напряжение аккумуляторной батареи на переключатель подогревателя сиденья (с правой стороны) и убедитесь, что светодиод включается.
Обозначения на рисунке *a Устройство с неподсоединенным жгутом проводов
Переключатель подогревателя сиденья (для правой стороны)- Номинальное значение:
Условия измерений Положение переключателя Заданные условия Положительный (+) вывод аккумуляторной батареи → контакт 6
Отрицательный (-) вывод аккумуляторной батареи → контакт 1- Светодиод горит Положительный (+) вывод аккумуляторной батареи → контакт 7
Отрицательный (-) вывод аккумуляторной батареи → контакт 3ON (ВКЛ)
