Система измерительных приборов и индикаторов неисправен спидометр. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN

ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (SPEED METER OPERATION)

ПРОВЕРЬТЕ СИСТЕМУ УПРАВЛЕНИЯ ТОРМОЗАМИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (VEHICLE SPEED, VEHICLE SPEED METER)

ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

ОПИСАНИЕ

УКАЗАНИЕ:

1. На отображаемую скорость автомобиля влияют такие факторы, как размер, давление накачки и износ шин. Скорость, отображаемая на спидометре, имеет допустимую погрешность. Ее можно проверить с помощью портативного диагностического прибора. Подробная информация о проверке и допустимой погрешности приведена в справочной таблице (Нажмите здесь).

2. Когда в цепи датчика скорости автомобиля возникает неисправность, ЭБУ системы противоскольжения сохраняет коды DTC. Проведите диагностику системы управления тормозами (Нажмите здесь).

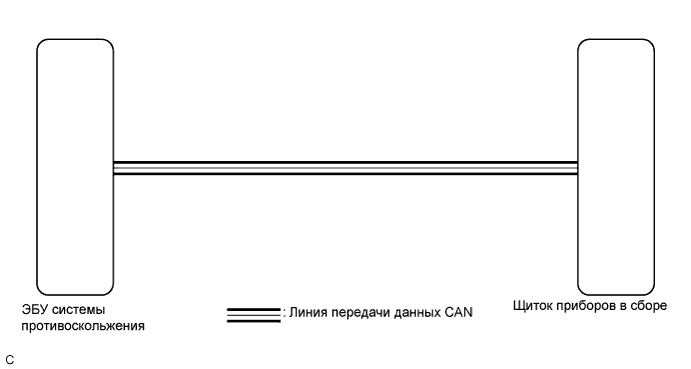

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

Если во время испытаний скорость автомобиля оказывается за пределами допустимого диапазона, выполните проверку без снятия с автомобиля (Нажмите здесь).

УКАЗАНИЕ:

Перед выполнением описанного ниже испытания проверьте размер шин и давление в них.

1. Проверьте, не выводятся ли коды DTC системы передачи данных CAN (Нажмите здесь).



   Результат:




   Результат	Следующий шаг
   Код DTC для шины CAN не выводится.	А
   Выводится DTC для шины CAN.	B

1. Подсоедините портативный диагностический прибор к DLC3.


2. Включите зажигание.


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Combination Meter / Active Test.


5. Проверьте работу по данным в следующей таблице.



   Щиток приборов

   Информация на дисплее прибора	Испытываемое устройство	Диапазон регулирования	Замечание по диагностике
   Speed Meter Operation	Спидометр	0, 40, 80, 120, 160, 200, 240 км/час	-

   OK:

   Спидометр обеспечивает правильную индикацию.


1. Проверьте, выводится ли DTC системы управления тормозами (Нажмите здесь).


Результат:

Результат	Следующий шаг
Код DTC не выводится.	А
Код DTC выводится.	B

1. Подсоедините портативный диагностический прибор к разъему DLC3.


2. Включите зажигание.


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню:


   1. Для систем ABS / VSC / TRC: Chassis / ABS/VSC/TRC / Data List.


   2. Для щитка приборов: Body / Combination Meter / Data List.


5. Проверьте значения в соответствии с таблицей ниже.



   АБС / VSC / TRC

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   Vehicle Speed	Скорость автомобиля / мин.: 0 км/час (0 миль в час), макс.: 326 км/час (202 мили в час)	Автомобиль неподвижен: 0 км/час (0 миль в час)	При движении с постоянной скоростью: нет больших колебаний




   Щиток приборов

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   Vehicle Speed Meter	Скорость автомобиля / мин.: 0 км/час (0 миль в час), макс.: 255 км/час (158 миль в час)	Значение практически совпадает с фактической скоростью автомобиля	-




   Результат:




   Результат	Следующий шаг
   Значения Data List для ЭБУ согласуются.	А
   Значения Data List для ЭБУ не согласуются.	B

   УКАЗАНИЕ:

   1. Если значения Data List для ЭБУ согласуются, предположительно имеется внутренняя неисправность в щитке приборов в сборе.

   2. Если значения Data List для ЭБУ не согласуются, возможно, ЭБУ системы противоскольжения выдает ошибочный сигнал, либо имеется внутренняя неисправность в щитке приборов в сборе.


1. Замените щиток приборов новым или заведомо исправным (Нажмите здесь).


Результат:

Результат	Перейти к
Восстанавливается нормальная работа спидометра.	А
Нормальная работа спидометра не восстанавливается.	B
