СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ - Не работает весь щиток приборов |
ОПИСАНИЕ
Эта цепь представляет собой цепь питания щитка приборов. Она обеспечивает подачу питания от источников 2 типов: от источника питания постоянной мощности и от источника питания IG.

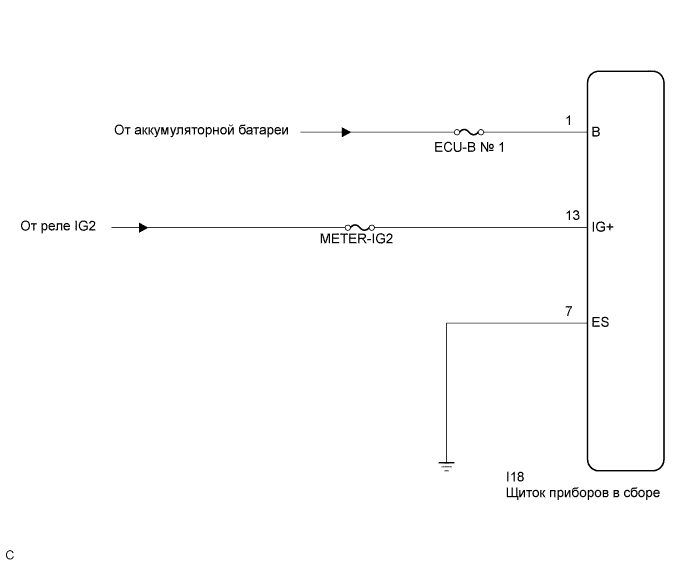

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.
| 1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ЩИТКА ПРИБОРОВ В СБОРЕ) |
Отсоедините разъем I18 щитка приборов в сборе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
I18-7 (ES) - масса
| Всегда
| Менее 1 Ом
|
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
I18-13 (IG+) - масса
| Зажигание выключено
| Менее 1 В
|
Зажигание включено
| 11–14 В
|
I18-1 (B) - масса
| Всегда
| 11–14 В
|

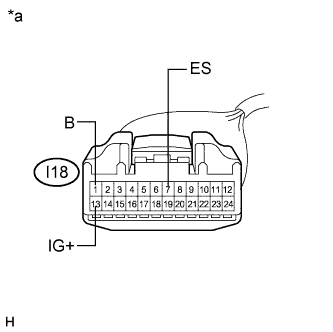

Обозначения на рисунке*a
| Вид спереди разъема со стороны жгута проводов:
(к щитку приборов в сборе)
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
