Система Измерительных Приборов И Индикаторов -- Описание Системы |
| КРАТКОЕ ОПИСАНИЕ ЩИТКА ПРИБОРОВ |

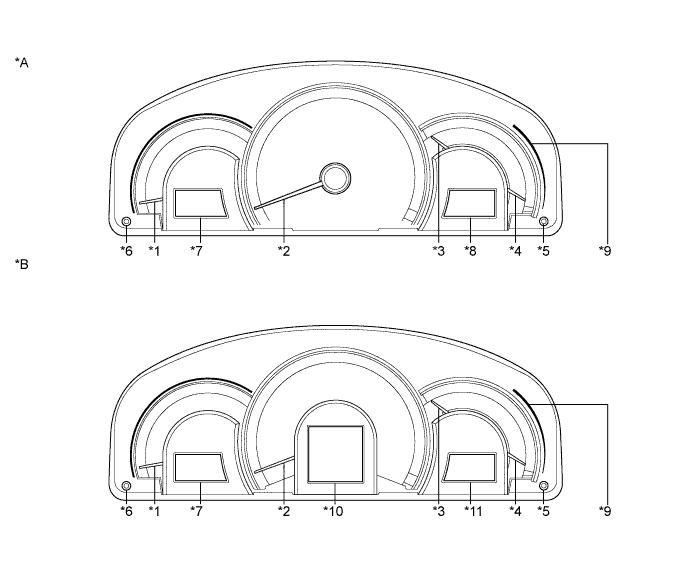

| *A | Для моделей без мультиинформационного дисплея | *B | Для моделей с мультиинформационным дисплеем |
| *1 | Тахометр | *2 | Спидометр |
| *3 | Указатель уровня топлива | *4 | Указатель экономии топлива |
| *5 | Переключатель ODO/TRIP | *6 | Переключатель реостата регулировки освещения |
| *7 | Указатель температуры охлаждающей жидкости, индикатор положения селектора передач, дисплей температуры наружного воздуха, индикатор яркости подсветки | *8 | Индикатор ODO/TRIP (одометр/счетчик пути), индикатор среднего расхода топлива |
| *9 | Индикация текущего расхода топлива | *10 | Мультиинформационный дисплей |
| *11 | Одометр/счетчик пути | - | - |
| ВХОДНЫЕ И ВЫХОДНЫЕ СИГНАЛЫ ЩИТКА ПРИБОРОВ |
Контрольно-измерительный прибор
Контрольно-измерительный прибор Передатчик сигнала передачи Приемник Линия передачи данных Передатчик Спидометр Скорость движения автомобиля Щиток приборов в сборе CAN ЭБУ системы противоскольжения Тахометр Частота вращения коленчатого вала двигателя Щиток приборов в сборе CAN ECM Указатель уровня топлива Уровень топлива Щиток приборов в сборе Шина прямой связи Датчик уровня топлива в сборе Скорость движения автомобиля Щиток приборов в сборе CAN ЭБУ системы противоскольжения Положение рычага переключения передач Щиток приборов в сборе CAN ECM Изменение состояние трансмиссии Выключатель стояночного тормоза в состоянии Щиток приборов в сборе CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Уровень топлива ЭБУ системы навигации в сборе (для моделей с приемником системы навигации) или радиоприемник с дисплеем в сборе (для моделей с радиоприемником и дисплеем) CAN Щиток приборов в сборе Указатель температуры охлаждающей жидкости Температура охлаждающей жидкости Щиток приборов в сборе CAN ECM Одометр, счетчик пути A, счетчик пути B Изменение состояние трансмиссии Щиток приборов в сборе CAN ECM Скорость движения автомобиля CAN ЭБУ системы противоскольжения Шина прямой связи Переключение ODO/TRIP (одометра/счетчика пройденного расстояния) - Переключатель ODO/TRIP Сброс счетчика пути Указатель экономии топлива Впрыск топлива Щиток приборов в сборе CAN ECM Частота вращения коленчатого вала двигателя Скорость движения автомобиля CAN ЭБУ системы противоскольжения Подсветка щитка приборов Уровень подсветки Щиток приборов в сборе Шина прямой связи Переключатель реостата регулировки освещения Выключение задних фонарей Автоматический переключатель света фар CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Выключение задних фонарей Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) CAN Щиток приборов в сборе Уровень подсветки ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Контрольная лампа или индикатор
Контрольная лампа или индикатор Передатчик сигнала передачи Приемник Линия передачи данных Передатчик Контрольная лампа скольжения "SLIP" Действие VSC (запрос мигания) Щиток приборов в сборе CAN ЭБУ системы противоскольжения Предупреждение VSC (запрос свечения) MIL (Контрольная лампа Check engine) MIL (Контрольная лампа Check engine) Щиток приборов в сборе Шина прямой связи ECM Давление масла Давление масла Щиток приборов в сборе Шина прямой связи Контактный датчик давления моторного масла Системы управления уровнем фар (для моделей с автоматической системой управления уровнем фар) Управление уровнем фар Щиток приборов в сборе Шина прямой связи ЭБУ системы управления уровнем фар в сборе Интеллектуальной системы посадки и запуска (для моделей с интеллектуальной системой посадки и запуска) Предупреждение интеллектуальной системы посадки и запуска (оранжевый свет) Щиток приборов в сборе CAN ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Индикатор интеллектуальной системы посадки и запуска (зеленый свет) Дальний свет Дальний свет Щиток приборов в сборе CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Передние противотуманные фары Передние противотуманные фары Щиток приборов в сборе CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Задние фонари Контрольная лампа включения задних фонарей Щиток приборов в сборе CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Поворот Поворот Щиток приборов в сборе Шина прямой связи Переключатель ближнего/дальнего света фар в сборе Включения задних противотуманных фонарей (для моделей с задними противотуманными фонарями) Задние противотуманные фонари Щиток приборов в сборе CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) AFS off (для моделей с системой адаптивного переднего освещения (AFS)) AFS выключена Щиток приборов в сборе CAN ЭБУ системы AFS Главная контрольная лампа Предупреждения каждой системы Щиток приборов в сборе CAN, линия прямой связи Соответствующие ЭБУ АБС Контрольная лампа ABS: Щиток приборов в сборе CAN ЭБУ системы противоскольжения Cruise (зеленая) Контрольная лампа круиз-контроля Щиток приборов в сборе CAN ECM Cruise (желтая) Контрольная лампа аварийного состояния круиз-контроля Щиток приборов в сборе CAN ECM Set (установка) Set (установка) Щиток приборов в сборе CAN ECM Контрольная лампа предупреждения об открытой двери Выключатель освещения дверного проема Щиток приборов в сборе CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Выключатель освещения проема капота Выключатель освещения проема багажника Уровня топлива Уровень топлива Щиток приборов в сборе Шина прямой связи Датчик уровня топлива в сборе EPS EPS Щиток приборов в сборе CAN ЭБУ рулевого управления с усилителем SRS SRS Щиток приборов в сборе CAN Блок управления системы SRS Brake Тормоза Щиток приборов в сборе CAN ЭБУ системы противоскольжения Уровень тормозной жидкости Шина прямой связи Бачок главного цилиндра тормозной системы в сборе (датчик уровня тормозной жидкости) Выключатель стояночного тормоза в состоянии CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Charge Заряд Щиток приборов в сборе Шина прямой связи Генератор в сборе ECO ECO Щиток приборов в сборе CAN ECM Seat belt*1 Выключатель пряжки ремня безопасности водителя Щиток приборов в сборе CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Положение рычага переключения передач CAN ECM Скорость движения автомобиля CAN ЭБУ системы противоскольжения Выключатель стояночного тормоза в состоянии CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Индикатор переключения передачи Переключения передач Щиток приборов в сборе CAN ECM Диапазон переключения передач Режим селектора передач Температура жидкости автоматической трансмиссии Наружная температура Наружная температура Щиток приборов в сборе CAN Блок управления системой кондиционирования в сборе Отображение данных круиз-контроля
Отображение данных круиз-контроля Передатчик сигнала передачи Приемник Линия передачи данных Передатчик Данные системы круиз-контроля Состояние переключателя на рулевом колесе в сборе (кнопки DISP) Щиток приборов в сборе Шина прямой связи Переключатель на рулевом колесе в сборе (переключатель DISP) Расстояние, которое может проехать автомобиль (для моделей с мультиинформационным дисплеем). Впрыск топлива Щиток приборов в сборе CAN ECM Частота вращения коленчатого вала двигателя Изменения характеристик двигателя Скорость движения автомобиля CAN ЭБУ системы противоскольжения Уровень топлива Шина прямой связи Датчик уровня топлива в сборе Пройденное расстояние ЭБУ системы навигации в сборе (для моделей с приемником системы навигации) или радиоприемник с дисплеем в сборе (для моделей с радиоприемником и дисплеем) CAN Щиток приборов в сборе Блок индикации данных круиз-контроля Средний расход топлива Впрыск топлива Щиток приборов в сборе CAN ECM Частота вращения коленчатого вала двигателя Скорость движения автомобиля CAN ЭБУ системы противоскольжения Сброс - Переключатель ODO/TRIP Средний расход топлива ЭБУ системы навигации в сборе (для моделей с приемником системы навигации) или радиоприемник с дисплеем в сборе (для моделей с радиоприемником и дисплеем) CAN Щиток приборов в сборе Блок индикации данных круиз-контроля Текущий расход топлива (для моделей с индикацией текущего расхода топлива) Впрыск топлива Щиток приборов в сборе CAN ECM Частота вращения коленчатого вала двигателя Скорость движения автомобиля CAN ЭБУ системы противоскольжения Текущий расход топлива ЭБУ системы навигации в сборе (для моделей с приемником системы навигации) или радиоприемник с дисплеем в сборе (для моделей с радиоприемником и дисплеем) CAN Щиток приборов в сборе Блок индикации данных круиз-контроля Средняя скорость (для моделей с мультиинформационным дисплеем) Скорость движения автомобиля Щиток приборов в сборе CAN ЭБУ системы противоскольжения Частота вращения коленчатого вала двигателя CAN ECM Средняя скорость ЭБУ системы навигации в сборе (для моделей с приемником системы навигации) или радиоприемник с дисплеем в сборе (для моделей с радиоприемником и дисплеем) CAN Щиток приборов в сборе Блок индикации данных круиз-контроля Длительность поездки (для моделей с мультиинформационным дисплеем). Частота вращения коленчатого вала двигателя Щиток приборов в сборе CAN ECM Длительность поездки ЭБУ системы навигации в сборе (для моделей с приемником системы навигации) или радиоприемник с дисплеем в сборе (для моделей с радиоприемником и дисплеем) CAN Щиток приборов в сборе Уровень в режиме движения ECO (для моделей с мультиинформационным дисплеем) Впрыск топлива Щиток приборов в сборе CAN ECM Частота вращения коленчатого вала двигателя Скорость движения автомобиля CAN ЭБУ системы противоскольжения Настройка Пользовательская настройка - - - Мультиинформационный дисплей (для моделей с мультиинформационным дисплеем)
Сообщение мультиинформационного дисплея Передатчик сигнала передачи Приемник Линия передачи данных Передатчик Мультиинформационный сервис Состояние переключателя на рулевом колесе в сборе (кнопки DISP) Щиток приборов в сборе Шина прямой связи Переключатель на рулевом колесе в сборе (переключатель DISP) Clearance sonar (для моделей с сенсорной системой помощи при парковке Toyota) Clearance sonar (система ультразвуковой локации) Щиток приборов в сборе CAN ЭБУ предупреждения о недопустимой дистанции Check sonar (для моделей с сенсорной системой помощи при парковке Toyota) Check sonar (проверьте ультразвуковой датчик) Щиток приборов в сборе CAN ЭБУ предупреждения о недопустимой дистанции Clean sonar (для моделей с сенсорной системой помощи при парковке Toyota) Clean sonar (очистите ультразвуковой датчик) Щиток приборов в сборе CAN ЭБУ предупреждения о недопустимой дистанции Auto power off to conserve battery (для моделей с интеллектуальной системой посадки и запуска) Сообщение "Auto power off to conserve battery" (автоматическое выключение питания для экономии энергии аккумуляторной батареи) Щиток приборов в сборе CAN ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Shift to P position (для моделей с интеллектуальной системой посадки и запуска) Shift to P Position (переключитесь в положение P) Щиток приборов в сборе ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Сообщение "Release parking brake" (отпустите стояночный тормоз) Выключатель стояночного тормоза в состоянии Щиток приборов в сборе CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Скорость движения автомобиля ЭБУ системы противоскольжения Key not detected (для моделей с интеллектуальной системой посадки и запуска) Key not Detected (ключ не обнаружен) Щиток приборов в сборе CAN ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Turn power off (для моделей с интеллектуальной системой посадки и запуска) Turn power off (выключите питание) Щиток приборов в сборе CAN ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Key detected in vehicle (для моделей с интеллектуальной системой посадки и запуска) Key detected in vehicle (в автомобиле обнаружен ключ) Щиток приборов в сборе CAN ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Depress brake pedal, touch engine switch with key (для моделей с интеллектуальной системой посадки и запуска) Depress brake pedal, touch engine switch with key (нажмите педаль сцепления, приложите ключ к выключателю зажигания) Щиток приборов в сборе CAN ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Depress brake and push engine switch to start (для моделей с интеллектуальной системой посадки и запуска) Depress brake pedal and push engine switch to start (нажмите педаль тормоза, а затем нажмите на выключатель зажигания для запуска двигателя) Щиток приборов в сборе CAN ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Shift to P position to start (для моделей с интеллектуальной системой посадки и запуска) Сообщение "Shift to P position to start" (переключитесь в положение P для запуска двигателя) Щиток приборов в сборе CAN ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Steering lock active (для моделей с интеллектуальной системой посадки и запуска) Steering lock active (включена блокировка рулевого управления) Щиток приборов в сборе CAN ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Key battery low (для моделей с интеллектуальной системой посадки и запуска) Key battery low (низкое напряжение батареи ключа) Щиток приборов в сборе CAN ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Check entry and start system (для моделей с интеллектуальной системой посадки и запуска) Check smart entry and start system (проверьте интеллектуальную систему посадки и запуска) Щиток приборов в сборе CAN ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Check cruise control system (проверьте систему круиз-контроля) Check cruise control system (проверьте систему круиз-контроля) Щиток приборов в сборе CAN ECM Turn light off (выключите освещение) Turn light off (выключите освещение) Щиток приборов в сборе CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Moonroof open (для моделей с люком) Moonroof open (открыт люк) Щиток приборов в сборе CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Power on (для моделей с интеллектуальной системой посадки и запуска) Power on (питание включено) Щиток приборов в сборе CAN ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Engine start possible condition (для моделей с интеллектуальной системой посадки и запуска) Индикация возможности включения питания Щиток приборов в сборе CAN ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Контрольная лампа предупреждения об открытой двери Выключатель освещения дверного проема Щиток приборов в сборе CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Контрольная лампа предупреждения об открытом капоте Выключатель освещения проема капота Щиток приборов в сборе CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Контрольная лампа предупреждения об открытом багажном отделении Выключатель освещения проема багажника Щиток приборов в сборе CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Зуммер
Зуммер Передатчик сигнала передачи Приемник Линия передачи данных Передатчик Sports shift reject (Отклонение спортивного режима переключения передач) Sports shift reject (Отклонение спортивного режима переключения передач) Щиток приборов в сборе CAN ECM Оповещение об оставлении ключа Выключатель освещения проема двери со стороны водителя Щиток приборов в сборе CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Замок зажигания Предупреждение о движении с включенным стояночным тормозом Выключатель стояночного тормоза в состоянии Щиток приборов в сборе CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Скорость движения автомобиля ЭБУ системы противоскольжения Предупреждение о движении с неплотно закрытой дверью Выключатель освещения дверного проема Щиток приборов в сборе CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Выключатель освещения проема капота Выключатель освещения проема багажника Скорость движения автомобиля ЭБУ системы противоскольжения Предупреждение об открытом люке (для моделей с люком) Предупреждение о незакрытом люке Щиток приборов в сборе CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Предупреждение о непристегнутом ремне безопасности Выключатель пряжки ремня безопасности водителя Щиток приборов в сборе CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Положение рычага переключения передач R CAN ECM Рычаг переключения передач в положении P Скорость движения автомобиля CAN ЭБУ системы противоскольжения Выключатель стояночного тормоза в состоянии CAN Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Предупреждение интеллектуальной системы посадки и запуска (одиночное) (для моделей с интеллектуальной системой посадки и запуска) Звуковой сигнал предупреждения интеллектуальной системы посадки и запуска (одиночный) Щиток приборов в сборе CAN ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Завершение идентификации ключа иммобилайзера Завершение идентификации ключа иммобилайзера Щиток приборов в сборе CAN ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Предупреждение интеллектуальной системы посадки и запуска (прерывистое) (для моделей с интеллектуальной системой посадки и запуска) Звуковой сигнал предупреждения интеллектуальной системы посадки и запуска (прерывистый) Щиток приборов в сборе CAN ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Предупреждение интеллектуальной системы посадки и запуска (непрерывное) (для моделей с интеллектуальной системой посадки и запуска) Звуковой сигнал предупреждения интеллектуальной системы посадки и запуска (непрерывный) Щиток приборов в сборе CAN ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) Предупреждение EPS Предупреждение EPS Щиток приборов в сборе CAN ЭБУ рулевого управления с усилителем Прочие
о рынке сбыта Передатчик сигнала передачи Приемник Линия передачи данных Передатчик Показания скорости движения Скорость движения автомобиля Щиток приборов в сборе CAN ЭБУ системы противоскольжения Шина прямой связи Соответствующие ЭБУ CAN Щиток приборов в сборе Шина прямой связи
| БЛОК-СХЕМА МУЛЬТИИНФОРМАЦИОННОГО ДИСПЛЕЯ |

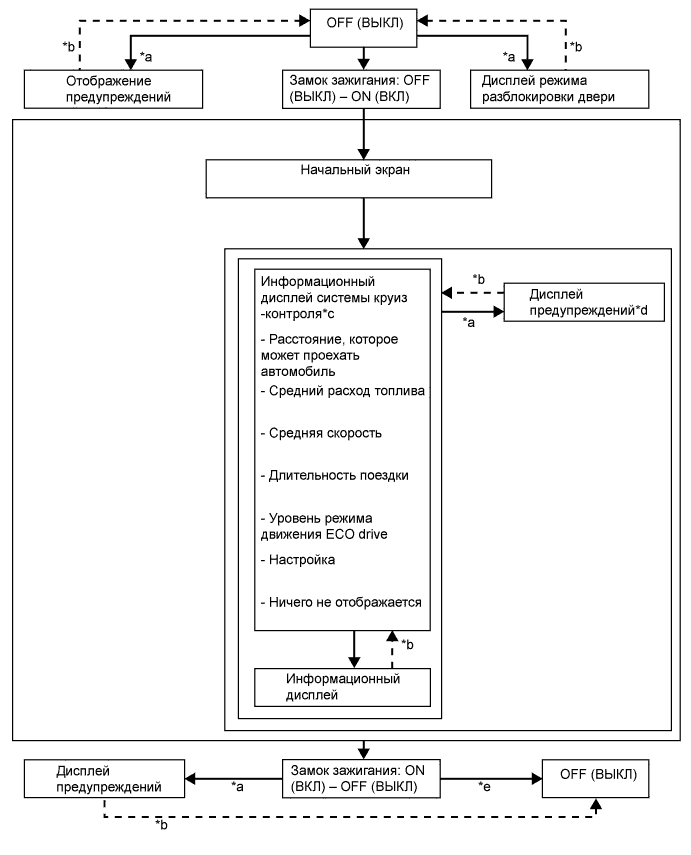

Блок-схема мультиинформационного дисплея
- Условие смены информации на экране:
Параметр / Устройство Условие смены информации на экране *a Условия выполняются. *b Условия не выполняются. *c Выбор экрана или параметры с помощью кнопки DISP. *d При выдаче нескольких запросов на индикацию информация отображается последовательно. *e В течение некоторого времени после выключения зажигания отображается экран уровня в режиме движения ECO.
| ОТДЕЛЬНЫЕ ПРЕДУПРЕЖДАЮЩИЕ СООБЩЕНИЯ |

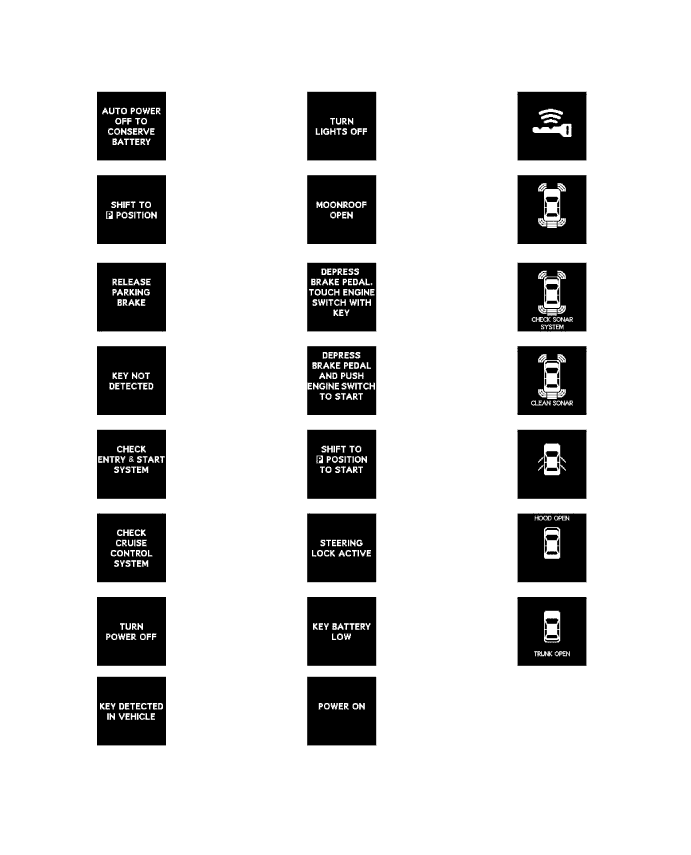

Экраны с предупреждениями, выдаваемыми щитком приборов в сборе
- УКАЗАНИЕ:
- Экраны на рисунках могут отличаться от экранов, отображаемых в конкретном автомобиле, из-за различия технических характеристик автомобилей.
