Аудиовизуальная система (для моделей с радиоприемником с дисплеем) не принимаются сигналы радиовещания или плохой прием. Camry ASV50

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

ПРОВЕРЬТЕ НАЛИЧИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ

ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

ПРОВЕРЬТЕ АНТЕННЫЙ ПРОВОД НА ОКОННОМ СТЕКЛЕ

ПРОВЕРИТЬ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

ЗАМЕНИТЕ АНТЕННЫЙ ШНУР В СБОРЕ

ПРОВЕРЬТЕ ШНУР АНТЕННЫ № 2

ЗАМЕНИТЕ УСИЛИТЕЛЬ АНТЕННЫ В СБОРЕ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Проверьте, работает ли автоматический поиск станций должным образом.


   1. Проверьте, работает ли автоматический поиск станций должным образом, задействовав данную функцию.


      Результат:

      Результат	Следующий шаг
      Автоматический поиск станций не прекращается	А
      Автоматический поиск станций останавливается на одной станции	B

1. Проверьте, установлены ли дополнительные устройства - такие, как солнцезащитная пленка или телефонная антенна, которые могут отрицательно повлиять на прием.


   Результат:

   Результат	Перейти к
   Дополнительные детали или устройства не установлены	А
   Дополнительные детали или устройства установлены	B

   ПРИМЕЧАНИЕ:

   Не удаляйте дополнительные устройства без разрешения клиента.

1. Подготовка к проверке


   1. Снимите разъем антенны от радиоприемника с дисплеем в сборе.


2. Убедитесь в отсутствии помех

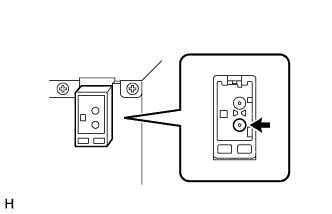

   1. При подключенном разъеме радиоприемника с дисплеем установите замок зажигания в положение АСС.


   2. Включите радиоприемник и выберите режим AM.


   3. Вставьте отвертку, тонкий провод или другой металлический предмет в гнездо антенны радиоприемника с дисплеем в сборе и проверьте, слышен ли шум из динамиков.


      OK:

      Слышен шум из динамиков.


1. Проверьте наличие обрыва в антенном проводе на оконном стекле.


   УКАЗАНИЕ:

   Проверьте неразрывность относительно центра антенного провода, как показано на рисунке.

   ПРИМЕЧАНИЕ:

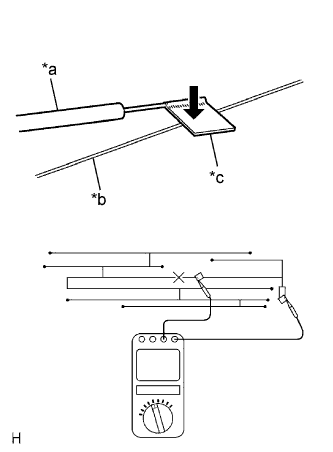

   Для чистки стекла используйте мягкую сухую ткань и протирайте по направлению проводов. Старайтесь не повредить провода. Не используйте синтетические моющие средства или средства для чистки стекол с абразивными компонентами. Для измерения сопротивления оберните каждый щуп станиолем, приложите его к нити и прижмите пальцем, как показано на рисунке.

   OK:

   В проводе антенны на стекле присутствует электропроводность.


   Обозначения на рисунке

   *a	Щуп портативного диагностического прибора
   *b	Антенный провод
   *c	Станиоль

1. Отсоедините разъем радиоприемника с дисплеем в сборе.


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   RA-5 (ANT+) - масса	Замок зажигания в положении ACC Радиоприемник включен, и выбран режим FM или AM	11-14 В

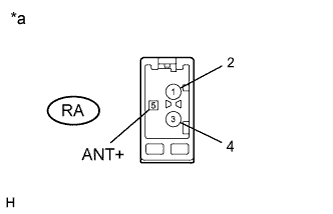

   Обозначения на рисунке

   *a	Устройство с неподсоединенным жгутом проводов (Радиоприемник с дисплеем)

1. Замените шнур антенны в сборе и убедитесь, что сигналы радиовещания принимаются нормально (Нажмите здесь).


   OK:

   Сигналы радиовещания принимаются нормально.


1. Отсоедините шнура антенны № 2 в сборе.


2. Для проверки наличия разрыва в антенном шнуре № 2 в сборе измерьте сопротивление антенного шнура № 2.


   Номинальное сопротивление:

   Менее 1 Ом


3. Для проверки наличия короткого замыкания в антенном шнуре № 2 в сборе измерьте сопротивление между антенным шнуром № 2 в сборе и массой на кузове.


   Номинальное сопротивление:

   10 кОм или более


1. Замените антенну усилителя в сборе и убедитесь, что сигналы радиовещания принимаются нормально (Нажмите здесь).


   OK:

   Сигналы радиовещания принимаются нормально.
