Аудиовизуальная система (для моделей с радиоприемником) не принимаются сигналы радиовещания или плохой прием. Camry ASV50

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ

ПРОВЕРЬТЕ НАЛИЧИЕ ДОПОЛНИТЕЛЬНЫХ УСТРОЙСТВ

ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ

ПРОВЕРЬТЕ АНТЕННЫЙ ПРОВОД НА ОКОННОМ СТЕКЛЕ

ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ

ЗАМЕНИТЕ АНТЕННЫЙ ШНУР В СБОРЕ

ПРОВЕРЬТЕ ШНУР АНТЕННЫ № 2

ПРОВЕРЬТЕ АНТЕННУ УСИЛИТЕЛЯ В СБОРЕ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Проверьте, работает ли автоматический поиск станций должным образом.


   1. Проверьте, работает ли автоматический поиск станций должным образом, задействовав данную функцию.



      Результат:




      Результат	Следующий шаг
      Автоматический поиск станций не прекращается	А
      Автоматический поиск станций останавливается на одной станции	B

1. Проверьте, установлены ли дополнительные средства, которые могут ухудшить прием, например, солнцезащитная пленка.



   Результат:




   Результат	Перейти к
   Дополнительные детали или устройства установлены	А
   Дополнительные детали или устройства не установлены	B

   ПРИМЕЧАНИЕ:

   Не удаляйте дополнительные устройства без разрешения клиента.

1. Подготовка к проверке


   1. Отсоедините разъем антенны от радиоприемника.


2. Убедитесь в отсутствии помех


   1. При подключенном разъеме радиоприемника установите замок зажигания в положение АСС.


   2. Включите радиоприемник и выберите режим AM.


   3. Вставьте отвертку, тонкий провод или другой металлический предмет в гнездо антенны радиоприемника в сборе и проверьте, слышен ли шум из динамиков.


      OK:

      Помехи присутствуют.


1. Проверьте неразрывность провода антенны на стекле.


   УКАЗАНИЕ:

   Проверьте неразрывность относительно центра антенного провода, как показано на рисунке.

   ПРИМЕЧАНИЕ:

   Для чистки стекла используйте мягкую сухую ткань и протирайте по направлению проводов. Старайтесь не повредить провода. Не используйте синтетические моющие средства или средства для чистки стекол с абразивными компонентами. Для измерения сопротивления оберните каждый щуп станиолем, приложите его к нити и прижмите пальцем, как показано на рисунке.

   OK:

   В проводе антенны на стекле присутствует электропроводность.


   Обозначения на рисунке

   *a	Щуп портативного диагностического прибора
   *b	Антенный провод
   *c	Станиоль

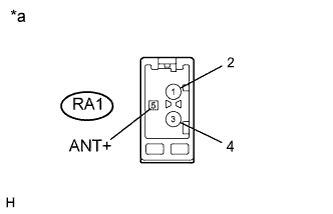

1. Отсоедините разъем RA1 радиоприемника.


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   RA1-5 (ANT+) - масса	Замок зажигания в положении ACC Радиоприемник включен, и выбран режим AM или FM	11-14 В

   Обозначения на рисунке

   *a	Устройство с неподсоединенным жгутом проводов (радиоприемник в сборе)

1. Замените шнур антенны в сборе и убедитесь, что сигналы радиовещания принимаются нормально (Нажмите здесь).


   OK:

   Сигналы радиовещания принимаются нормально.


1. Отсоедините шнура антенны № 2 в сборе.


2. Для проверки наличия разрыва в антенном шнуре № 2 в сборе измерьте сопротивление антенного шнура № 2.


   Номинальное сопротивление:

   Менее 1 Ом


3. Для проверки наличия короткого замыкания в антенном шнуре № 2 в сборе измерьте сопротивление между антенным шнуром № 2 в сборе и массой на кузове.


   Номинальное сопротивление:

   10 кОм или более


1. Замените антенну усилителя в сборе и убедитесь, что сигналы радиовещания принимаются нормально (Нажмите здесь).


   OK:

   Сигналы радиовещания принимаются нормально.
