АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником с дисплеем) - Цепь динамика


ОПИСАНИЕ

В случае короткого замыкания в цепи динамика оно обнаруживается радиоприемником с дисплеем и вывод звука через динамики останавливается.
Таким образом, звук может отсутствовать даже в том случае, если радиоприемник с дисплеем в сборе и динамики полностью исправны.
При обнаружении короткого замыкания в цепи какого-либо динамика прекращается воспроизведение звука через динамики.

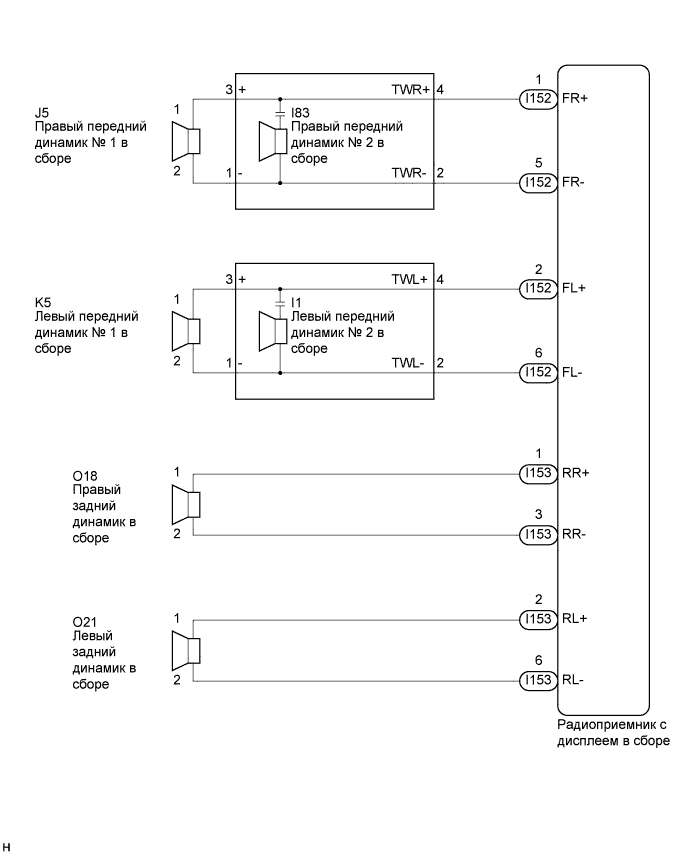

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником).Аудиовизуальная система (для моделей с радиоприемником с дисплеем) цепь динамика


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ

  1. Отсоедините разъемы от радиоприемника с дисплеем в сборе и динамиков.

  1. Для проверки наличия обрыва цепи в жгуте проводов измерьте сопротивление между каждым передним динамиком № 2 и радиоприемником с дисплеем в сборе.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I152-1 (FR+) - I83-4 (TWR+)
    		Всегда
    		Менее 1 Ом
    I152-5 (FR-) - I83-2 (TWR-)
    		Всегда
    		Менее 1 Ом
    I152-2 (FL+) - I1-4 (TWL+)
    		Всегда
    		Менее 1 Ом
    I152-6 (FL-) - I1-2 (TWL-)
    		Всегда
    		Менее 1 Ом

  1. Для проверки наличия обрыва цепи в жгуте проводов измерьте сопротивление между каждым передним динамиком № 1 и передними динамиками № 2.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I83-3 (+) - J5-1
    		Всегда
    		Менее 1 Ом
    I83-1 (-) - J5-2
    		Всегда
    		Менее 1 Ом
    I1-3 (+) - K5-1
    		Всегда
    		Менее 1 Ом
    I1-1 (-) - K5-2
    		Всегда
    		Менее 1 Ом

  1. Для проверки наличия обрыва цепи в жгуте проводов измерьте сопротивление между каждым задним динамиком и радиоприемником с дисплеем.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I153-1 (RR+) - O18-1
    		Всегда
    		Менее 1 Ом
    I153-3 (RR-) - O18-2
    		Всегда
    		Менее 1 Ом
    I153-2 (RL+) - O21-1
    		Всегда
    		Менее 1 Ом
    I153-6 (RL-) - O21-2
    		Всегда
    		Менее 1 Ом

  1. Измерьте сопротивление между радиоприемником с дисплеем в сборе и массой, чтобы проверить наличие короткого замыкания в жгуте проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I152-1 (FR+) - масса
    		Всегда
    		10 кОм или более
    I152-5 (FR-) - масса
    		Всегда
    		10 кОм или более
    I152-2 (FL+) - масса
    		Всегда
    		10 кОм или более
    I152-6 (FL-) - масса
    		Всегда
    		10 кОм или более
    I153-1 (RR+) - масса
    		Всегда
    		10 кОм или более
    I153-3 (RR-) - масса
    		Всегда
    		10 кОм или более
    I153-2 (RL+) - масса
    		Всегда
    		10 кОм или более
    I153-6 (RL-) - масса
    		Всегда
    		10 кОм или более

  1. Измерьте сопротивление между каждым передним динамиком № 2 и массой, чтобы проверить наличие короткого замыкания в жгуте проводов.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I83-3 (+) - масса
    		Всегда
    		10 кОм или более
    I83-1 (-) - масса
    		Всегда
    		10 кОм или более
    I1-3 (+) - масса
    		Всегда
    		10 кОм или более
    I1-1 (-) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

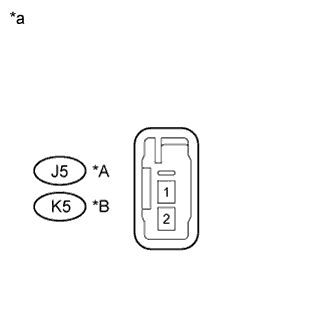

2.ПРОВЕРЬТЕ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ


  1. Проверьте сопротивление



      Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником).Аудиовизуальная система (для моделей с радиоприемником с дисплеем) цепь динамика

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Условие
      		Заданные условия
      J5-1 - J5-2
      		Всегда
      		3,2-4,8 Ом
      K5-1 - K5-2
      		Всегда
      		3,2-4,8 Ом
      Обозначения на рисунке
      *A
      		Для правой стороны
      *B
      		Для левой стороны
      *a
      		Устройство с неподсоединенным жгутом проводов
      (Передний динамик № 1)


NG
ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 1 В СБОРЕ (Нажмите здесь)
OK

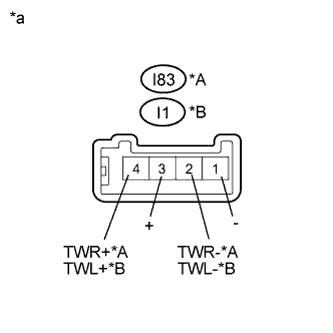

3.ПРОВЕРЬТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ


  1. Проверьте сопротивление



      Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником).Аудиовизуальная система (для моделей с радиоприемником с дисплеем) цепь динамика

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Условие
      		Заданные условия
      I83-2 (TWR-) - I83-4 (TWR+)
      		Всегда
      		10 кОм или более
      I83-1 (-) - I83-2 (TWR-)
      		Всегда
      		Менее 1 Ом
      I83-3 (+) - I83-4 (TWR+)
      		Всегда
      		Менее 1 Ом
      I1-2 (TWL-) - I1-4 (TWL+)
      		Всегда
      		10 кОм или более
      I1-1 (-) - I1-2 (TWL-)
      		Всегда
      		Менее 1 Ом
      I1-3 (+) - I1-4 (TWL+)
      		Всегда
      		Менее 1 Ом
      Обозначения на рисунке
      *A
      		Для правой стороны
      *B
      		Для левой стороны
      *a
      		Устройство с неподсоединенным жгутом проводов
      (Передний динамик № 2)


NG
ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ (Нажмите здесь)
OK


4.ЗАМЕНИТЕ ПЕРЕДНИЙ ДИНАМИК № 2 В СБОРЕ

  1. Убедитесь, что при установке заведомо исправного динамика неисправность исчезает (Нажмите здесь).

    OK:
    Неисправность пропала.
    УКАЗАНИЕ:
    1. Подсоедините все отсоединенные разъемы к передним динамикам № 2.
    2. Если есть вероятность неисправности переднего левого или правого динамика, проверка осуществляется путем замены правого динамика на левый, а левого - на правый.
    3. Описанную выше проверку следует выполнять как для левой, так и для правой стороны.


NG
Перейдите к шагу 5
OK

КОНЕЦ (ПЕРЕДНИЙ ДИНАМИК № 2 НЕИСПРАВЕН)

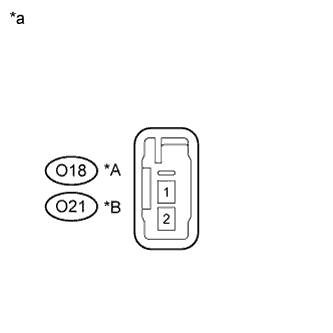

5.ПРОВЕРЬТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ


  1. Проверьте сопротивление



      Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником).Аудиовизуальная система (для моделей с радиоприемником с дисплеем) цепь динамика

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Условие
      		Заданные условия
      O18-1 - O18-2
      		Всегда
      		3,2-4,8 Ом
      O21-1 - O21-2
      		Всегда
      		3,2-4,8 Ом
      Обозначения на рисунке
      *A
      		Для правой стороны
      *B
      		Для левой стороны
      *a
      		Устройство с неподсоединенным жгутом проводов
      (задний динамик)


NG
ЗАМЕНИТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ (Нажмите здесь)
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
