ОПИСАНИЕ

1. В случае короткого замыкания в цепи динамика стереоусилитель обнаруживает его и прекращает подачу сигналов на динамики.

2. Таким образом, звук может отсутствовать даже в том случае, если компонентный стереоусилитель в сборе и динамики полностью исправны.

3. При обнаружении короткого замыкания в цепи какого-либо динамика прекращается воспроизведение звука через динамики.

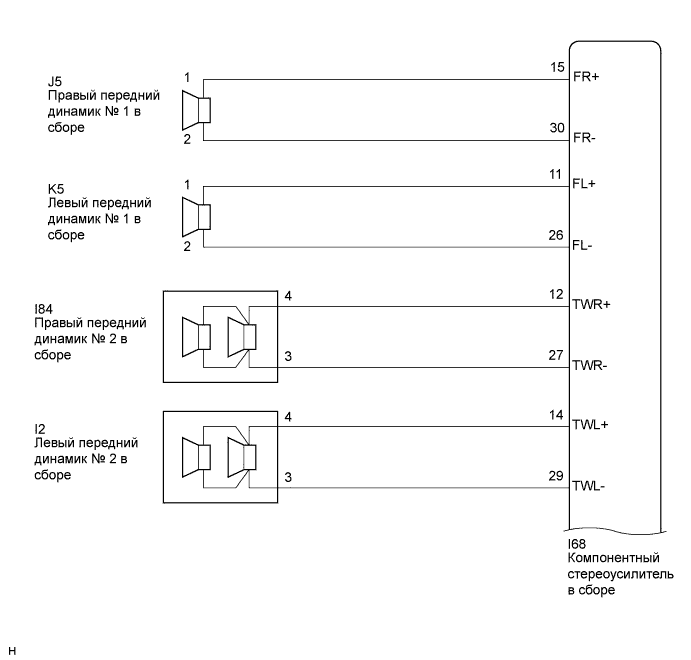

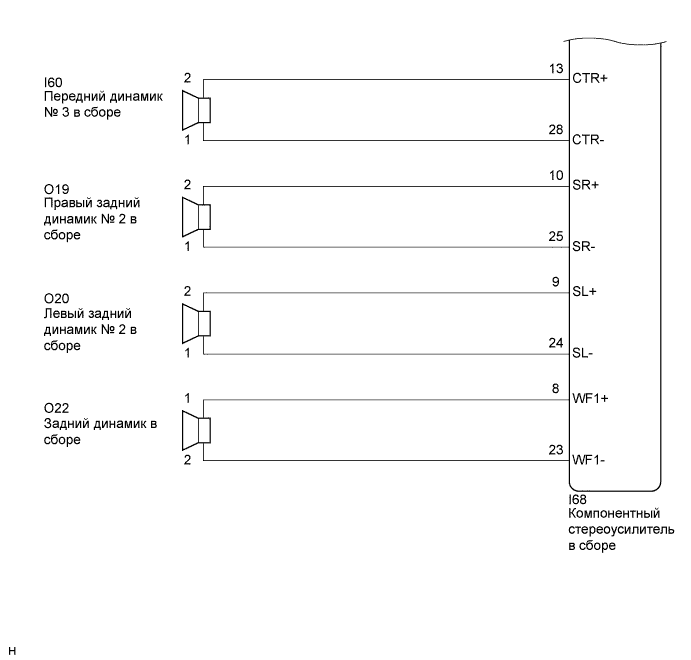

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Отсоедините разъемы от компонентного стереоусилителя и динамиков.


2. Измерьте сопротивление между каждым передним динамиком № 1 и компонентным стереоусилителем в сборе, чтобы проверить наличие обрыва в жгуте проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   I68-15 (FR+) - J5-1	Всегда	Менее 1 Ом
   I68-30 (FR-) - J5-2	Всегда	Менее 1 Ом
   I68-11 (FL+) - K5-1	Всегда	Менее 1 Ом
   I68-26 (FL-) - K5-2	Всегда	Менее 1 Ом

3. Измерьте сопротивление между каждым передним динамиком № 2 и компонентным стереоусилителем в сборе, чтобы проверить наличие обрыва в жгуте проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   I68-12 (TWR+) - I84-4	Всегда	Менее 1 Ом
   I68-27 (TWR-) - I84-3	Всегда	Менее 1 Ом
   I68-14 (TWL+) - I2-4	Всегда	Менее 1 Ом
   I68-29 (TWL-) - I2-3	Всегда	Менее 1 Ом

4. Измерьте сопротивление между каждым передним динамиком № 3 и компонентным стереоусилителем в сборе, чтобы проверить наличие обрыва в жгуте проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   I68-13 (CTR+) - I60-2	Всегда	Менее 1 Ом
   I68-28 (CTR-) - I60-1	Всегда	Менее 1 Ом

5. Измерьте сопротивление между каждым задним динамиком № 2 и компонентным стереоусилителем в сборе, чтобы проверить наличие обрыва в жгуте проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   I68-10 (SR+) - O19-2	Всегда	Менее 1 Ом
   I68-25 (SR-) - O19-1	Всегда	Менее 1 Ом
   I68-9 (SL+) - O20-2	Всегда	Менее 1 Ом
   I68-24 (SL-) - O20-1	Всегда	Менее 1 Ом

6. Измерьте сопротивление между задними динамиками и компонентным стереоусилителем, чтобы проверить наличие обрыва в жгуте проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   I68-8 (WF1+) - O22-1	Всегда	Менее 1 Ом
   I68-23 (WF1-) - O22-2	Всегда	Менее 1 Ом

7. Измерьте сопротивление между компонентным стереоусилителем в сборе и массой, чтобы проверить наличие короткого замыкания в жгуте проводов.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   I68-15 (FR+) - масса	Всегда	10 кОм или более
   I68-30 (FR-) - масса	Всегда	10 кОм или более
   I68-11 (FL+) - масса	Всегда	10 кОм или более
   I68-26 (FL-) - масса	Всегда	10 кОм или более
   I68-12 (TWR+) - масса	Всегда	10 кОм или более
   I68-27 (TWR-) - масса	Всегда	10 кОм или более
   I68-14 (TWL+) - масса	Всегда	10 кОм или более
   I68-29 (TWL-) - масса	Всегда	10 кОм или более
   I68-13 (CTR+) - масса	Всегда	10 кОм или более
   I68-28 (CTR-) - масса	Всегда	10 кОм или более
   I68-10 (SR+) - масса	Всегда	10 кОм или более
   I68-25 (SR-) - масса	Всегда	10 кОм или более
   I68-9 (SL+) - масса	Всегда	10 кОм или более
   I68-24 (SL-) - масса	Всегда	10 кОм или более
   I68-8 (WF1+) - масса	Всегда	10 кОм или более
   I68-23 (WF1-) - масса	Всегда	10 кОм или более

1. Проверьте сопротивление


   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Условие	Заданные условия
      J5-1 - J5-2	Всегда	4,6 - 6,6 Ом
      K5-1 - K5-2	Всегда	4,6 - 6,6 Ом

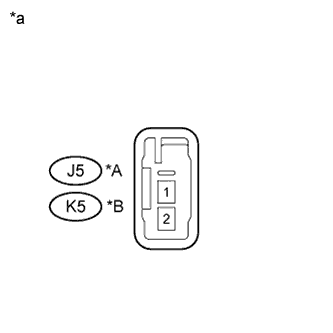

      Обозначения на рисунке

      *A	Для правой стороны
      *B	Для левой стороны
      *a	Устройство с неподсоединенным жгутом проводов (Передний динамик № 1)

1. Проверьте сопротивление


   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Условие	Заданные условия
      I84-4 - I84-3	Всегда	3,4 - 5,2 Ом
      I2-4 - I2-3	Всегда	3,4 - 5,2 Ом

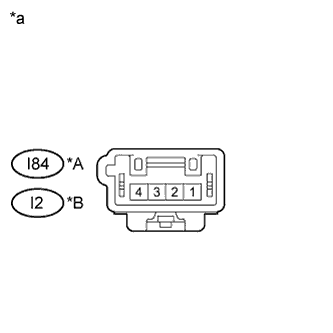

      Обозначения на рисунке

      *A	Для правой стороны
      *B	Для левой стороны
      *a	Устройство с неподсоединенным жгутом проводов (Передний динамик № 2)

1. Проверьте сопротивление


   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Условие	Заданные условия
      I60-1 - I60-2	Всегда	6,8 - 10,2 Ом

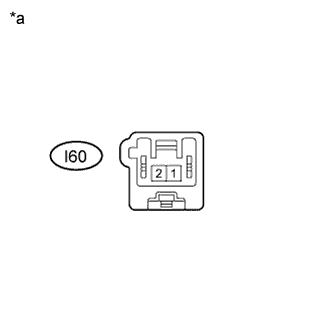

      Обозначения на рисунке

      *a	Устройство с неподсоединенным жгутом проводов (Передний динамик № 3)

1. Проверьте сопротивление


   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Условие	Заданные условия
      O19-1 - O19-2	Всегда	6,8 - 10,2 Ом
      O20-1 - O20-2	Всегда	6,8 - 10,2 Ом

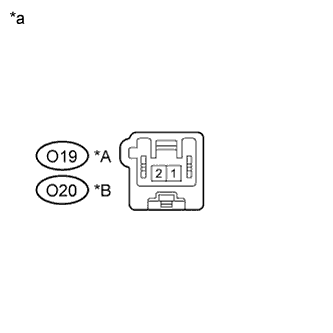

      Обозначения на рисунке

      *A	Для правой стороны
      *B	Для левой стороны
      *a	Устройство с неподсоединенным жгутом проводов (задний динамик № 2)

1. Проверьте сопротивление


   1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора	Условие	Заданные условия
      O22-1 - O22-2	Всегда	4,8 - 6,8 Ом

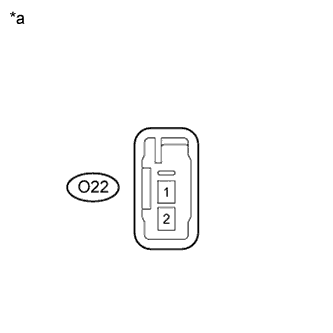

      Обозначения на рисунке

      *a	Устройство с неподсоединенным жгутом проводов (задний динамик)
