АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником с дисплеем) - Цепь переключателей на рулевом колесе


ОПИСАНИЕ

Эта цепь используется для передачи сигналов управления от переключателя на рулевом колесе в сборе в радиоприемник с дисплеем в сборе.
Когда в цепи имеется обрыв, управлять аудиосистемой посредством переключателя на рулевом колесе в сборе невозможно.
При коротком замыкании в цепи результат такой же, как если бы переключатель был постоянно нажат.
Соответственно, управление радиоприемником с дисплеем в сборе посредством переключателя на рулевом колесе в сборе оказывается невозможным, а сам радиоприемник с дисплеем в сборе не может функционировать.

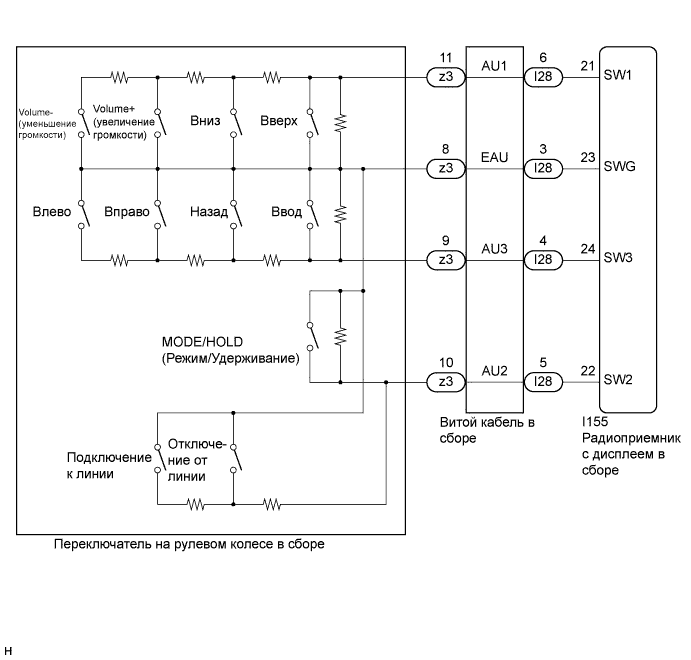

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником).Аудиовизуальная система (для моделей с радиоприемником с дисплеем) цепь переключателей на рулевом колесе


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. Автомобиль оборудован дополнительной системой (пассивной) безопасности (SRS), в которую входят такие устройства, как подушки безопасности. Прежде чем приступать к обслуживанию (включая снятие и установку деталей), изучите меры предосторожности при работе с системой SRS (для моделей с датчиком рысканья отдельного типа) (Нажмите здесь).
  2. Автомобиль оборудован дополнительной системой (пассивной) безопасности (SRS), в которую входят такие устройства, как подушки безопасности. Прежде чем приступать к обслуживанию (включая снятие и установку деталей), изучите меры предосторожности при работе с системой SRS (для моделей с датчиком рысканья встроенного типа) (Нажмите здесь).
1.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (СИГНАЛ ПЕРЕКЛЮЧАТЕЛЕЙ НА РУЛЕВОМ КОЛЕСЕ)

  1. Отсоедините разъем радиоприемника с дисплеем в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    I155-21 (SW1) - I155-23 (SWG)
    		Ни один из переключателей не нажат
    		95-105 кОм
    Нажат переключатель "Вверх"
    		Менее 2,5 Ом
    Нажат переключатель "Вниз"
    		313 - 345 Ом
    Нажатие выключателя VOL+ (громкость+)
    		950-1050 Ом
    Нажатие выключателя VOL- (громкость-)
    		2955 - 3265 Ом
    I155-22 (SW2) - I155-23 (SWG)
    		Ни один из переключателей не нажат
    		95-105 кОм
    Нажат переключатель MODE/HOLD (режим/удержание)
    		Менее 2,5 Ом
    Нажатие выключателя ON HOOK (подключение к линии)
    		313 - 345 Ом
    Нажатие выключателя OFF HOOK (отключение от линии)
    		950-1050 Ом
    I155-24 (SW3) - I155-23 (SWG)
    		Ни один из переключателей не нажат
    		95-105 кОм
    Нажат переключатель "Ввод" (Enter)
    		Менее 2,5 Ом
    Нажат переключатель "Назад"
    		313 - 345 Ом
    Нажат переключатель "Вправо"
    		950-1050 Ом
    Нажат переключатель "Влево"
    		2955 - 3265 Ом


NG
Перейдите к шагу 2
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

2.ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ


  1. Отсоедините разъем переключателя на рулевом колесе.


    Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником).Аудиовизуальная система (для моделей с радиоприемником с дисплеем) цепь переключателей на рулевом колесе

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    z3-11 (AU1) - z3-8 (EAU)
    		Ни один из переключателей не нажат
    		95-105 кОм
    Нажат переключатель "Вверх"
    		Менее 2,5 Ом
    Нажат переключатель "Вниз"
    		313 - 345 Ом
    Нажатие выключателя VOL+ (громкость+)
    		950 - 1050 Ом
    Нажатие выключателя VOL- (громкость-)
    		2955 - 3265 Ом
    z3-10 (AU2) - z3-8 (EAU)
    		Ни один из переключателей не нажат
    		95-105 кОм
    Нажат переключатель MODE/HOLD (режим/удержание)
    		Менее 2,5 Ом
    Нажатие выключателя ON HOOK (подключение к линии)
    		313 - 345 Ом
    Нажатие выключателя OFF HOOK (отключение от линии)
    		950 - 1050 Ом
    z3-9 (AU3) - z3-8 (EAU)
    		Ни один из переключателей не нажат
    		95-105 кОм
    Нажат переключатель "Ввод" (Enter)
    		Менее 2,5 Ом
    Нажат переключатель "Назад"
    		313 - 345 Ом
    Нажат переключатель "Вправо"
    		950 - 1050 Ом
    Нажат переключатель "Влево"
    		2955 - 3265 Ом

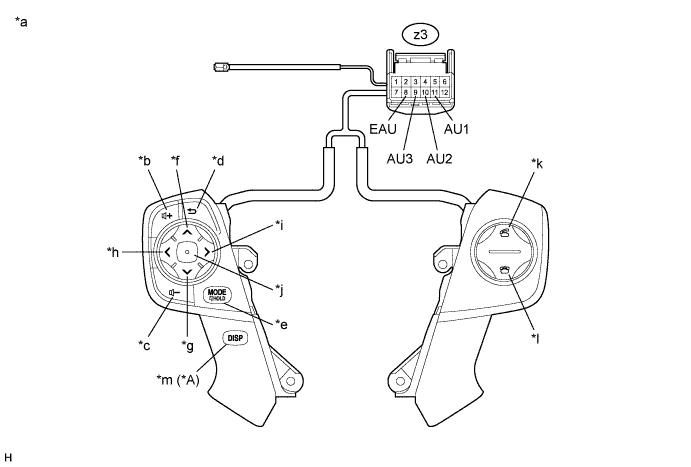

    Обозначения на рисунке
    *A
    		Для моделей с переключателем DISP блока переключателей на рулевом колесе в сборе
    		-
    		-
    *a
    		Устройство с отсоединенным жгутом проводов
    (переключатели на рулевом колесе в сборе)
    		*b
    		Volume+ (увеличение громкости)
    *c
    		Volume- (уменьшение громкости)
    		*d
    		Назад
    *e
    		MODE/HOLD (Режим/Удержание)
    		*f
    		Вверх
    *g
    		Вниз
    		*h
    		Влево
    *i
    		Вправо
    		*j
    		Ввод
    *k
    		Подключение к линии
    		*l
    		Отключение от линии
    *m
    		DISP
    		-
    		-


NG
ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ В СБОРЕ (Нажмите здесь)
OK


3.ПРОВЕРЬТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ

  1. Отсоедините разъем переключателя на рулевом колесе.

  1. Отсоедините разъем витого кабеля в сборе.



    Camry ASV50 GSV50 ACV51.Аудиосистема Видеосистема.Аудиовизуальная Система (Для Моделей С Радиоприемником).Аудиовизуальная система (для моделей с радиоприемником с дисплеем) цепь переключателей на рулевом колесе

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    z3-8 (EAU) - I28-3 (EAU)
    		Центр
    		Менее 1 Ом
    2,5 оборота влево
    2,5 оборота вправо
    z3-11 (AU1) - I28-6 (AU1)
    		Центр
    		Менее 1 Ом
    2,5 оборота влево
    2,5 оборота вправо
    z3-10 (AU2) - I28-5 (AU2)
    		Центр
    		Менее 1 Ом
    2,5 оборота влево
    2,5 оборота вправо
    z3-9 (AU3) - I28-4 (AU3)
    		Центр
    		Менее 1 Ом
    2,5 оборота влево
    2,5 оборота вправо

  1. Установите витой кабель в сборе в центральное положение и поверните его на 2,5 оборота по часовой стрелке. Затем, поворачивая витой кабель в сборе на 5 оборотов против часовой стрелки, измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    z3-8 (EAU) - I28-3 (EAU)
    		Всегда
    		Менее 3 Ом
    z3-11 (AU1) - I28-6 (AU1)
    		Всегда
    		Менее 3 Ом
    z3-10 (AU2) - I28-5 (AU2)
    		Всегда
    		Менее 3 Ом
    z3-9 (AU3) - I28-4 (AU3)
    		Всегда
    		Менее 3 Ом
    ПРИМЕЧАНИЕ:
    1. Нажмите и удерживайте замок, расположенный в центре витого кабеля в сборе, чтобы повернуть витой кабель в сборе.
    2. Витой кабель в сборе является важной частью системы подушек безопасности (SRS). Неправильно снятый или установленный витой кабель может помешать развертыванию подушки безопасности. См. страницы, указанные в скобках.
    3. Во избежание повреждения витого кабеля в сборе не вращайте витой кабель в сборе больше необходимого.
    УКАЗАНИЕ:
    1. Снятие (Нажмите здесь)
    2. Установка (Нажмите здесь)

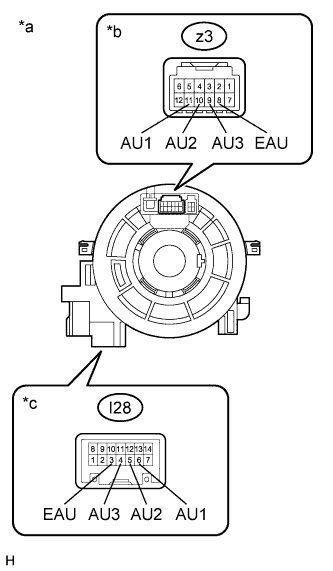

    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (Витой кабель в сборе)
    *b
    		Со стороны переключателей на рулевом колесе
    *c
    		Со стороны проводки автомобиля


NG
ЗАМЕНИТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ (Нажмите здесь)
OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ВИТОЙ КАБЕЛЬ В СБОРЕ)
