Аудиовизуальная система (для моделей с радиоприемником) цепь освещения. Camry ASV50

ОПИСАНИЕ

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ СВЕЧЕНИЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (СИГНАЛ ОСВЕЩЕНИЯ)

ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ

ПРОВЕРЬТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (СИГНАЛ ОСВЕЩЕНИЯ)

ОПИСАНИЕ

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

1. Автомобиль оборудован дополнительной системой (пассивной) безопасности (SRS), в которую входят такие устройства, как подушки безопасности. Прежде чем приступать к обслуживанию (включая снятие и установку деталей), изучите меры предосторожности при работе с системой SRS (Нажмите здесь).

2. Перед выполнением следующей процедуры проверки проверьте предохранитель цепей, относящихся к данной системе.


1. Проверьте, включается ли подсветка радиоприемника в сборе, переключателя на рулевом колесе в сборе, переключателя отопителя и других устройств (выключателя аварийной сигнализации, датчика положения селектора передач и т.д.), когда переключатель освещения устанавливается в положение HEAD или TAIL.



   Результат:




   Результат	Перейти к
   Включается подсветка всех компонентов, кроме переключателей на рулевом колесе.	А
   Включается подсветка всех устройств, кроме радиоприемника в сборе.	B
   Подсветка не включается (для радиоприемника в сборе, выключателя аварийной сигнализации, переключателя отопителя и т.д.).	C

1. Отсоедините разъем витого кабеля в сборе.


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Подключение диагностического прибора	Значение	Заданные условия
   I28-13 (IL+2) - масса	Переключатель освещения в положении TAIL или HEAD	11 - 14 В

1. Отсоедините разъем переключателей на рулевом колесе.

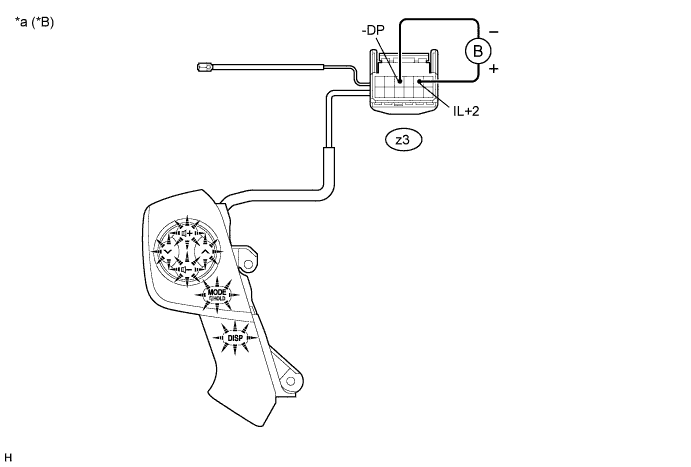

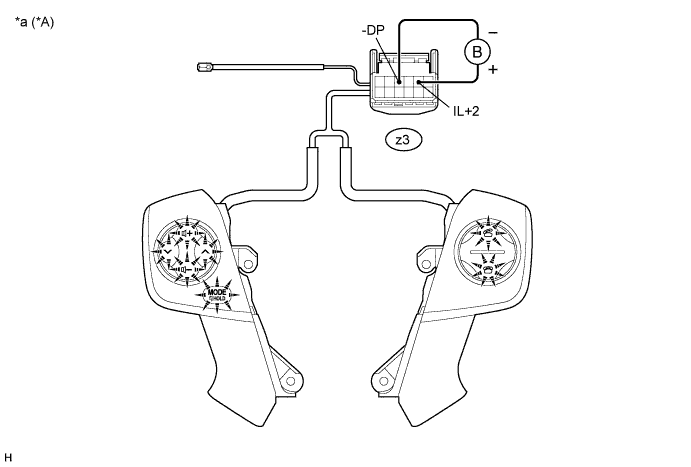

2. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту IL+2, а отрицательный (-) – к контакту -DP разъема переключателя на рулевом колесе.











3. Проверьте, включается ли подсветка переключателей на рулевом колесе.


   OK:

   Подсветка переключателя на рулевом колесе включается.


1. Отсоедините разъемы переключателей на рулевом колесе и витого кабеля.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Подключение диагностического прибора	Условие	Заданные условия
   z3-5 (IL+2) - I28-13 (IL+2)	Центр	Менее 1 Ом
   	2,5 оборота влево
   	2,5 оборота вправо
   z3-3 (-DP) - I28-11 (-DP)	Центр	Менее 1 Ом
   	2,5 оборота влево
   	2,5 оборота вправо

3. Установите витой кабель в сборе в центральное положение и поверните его на 2,5 оборота по часовой стрелке. Затем, поворачивая витой кабель в сборе на 5 оборотов против часовой стрелки, измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Подключение диагностического прибора	Условие	Заданные условия
   z3-5 (IL+2) - I28-13 (IL+2)	Всегда	Менее 3 Ом
   z3-3 (-DP) - I28-11 (-DP)	Всегда	Менее 3 Ом

   ПРИМЕЧАНИЕ:

   1. Нажмите и удерживайте замок, расположенный в центре витого кабеля в сборе, чтобы повернуть витой кабель в сборе.

   2. Витой кабель в сборе является важной частью системы подушек безопасности (SRS). Неправильно снятый или установленный витой кабель может помешать развертыванию подушки безопасности. См. страницы, указанные в скобках.

   3. Во избежание повреждения витого кабеля в сборе не вращайте витой кабель в сборе больше необходимого.


   УКАЗАНИЕ:

   1. Снятие (Нажмите здесь)

   2. Установка (Нажмите здесь)

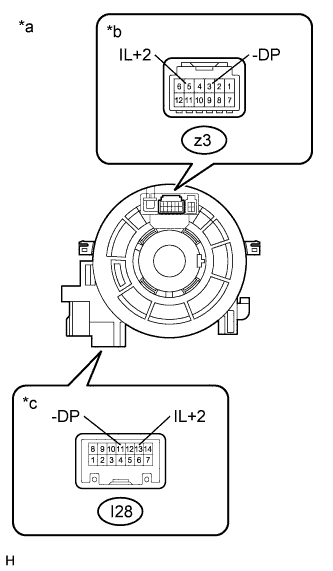

   Обозначения на рисунке

   *a	Устройство с неподсоединенным жгутом проводов (Витой кабель в сборе)
   *b	Со стороны переключателей на рулевом колесе
   *c	Со стороны проводки автомобиля

1. Отсоедините разъем радиоприемника.


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Подключение диагностического прибора	Условие	Заданные условия
   I148-10 (ILL+) - масса	Переключатель освещения в положении TAIL или HEAD	11 - 14 В
