Аудиовизуальная Система Система Обработки И Передачи Информации. Camry ASV50 GSV50 ACV51
Аудиосистема Видеосистема. Camry ASV50 GSV50 ACV51

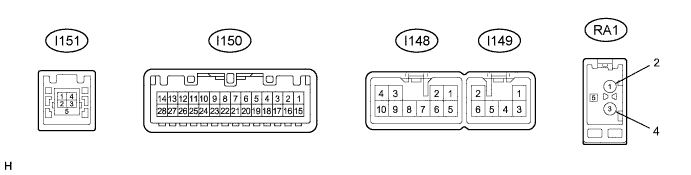

Аудиовизуальная Система (Для Моделей С Радиоприемником) -- Контакты Эбу |
| РАДИОПРИЕМНИК В СБОРЕ |
| Номера контактов (обозначения) | Цвет проводки | Описание контактов | Условие | Технические характеристики |
| I150-4 (MACC)*1 - I148-7 (GND1) | B - BR | Источник питания усилителя микрофона | Зажигание выключено | менее 1 В |
| Замок зажигания в положении ACC | 4 - 6 В | |||
| I150-5 (MIN+)*1 - I148-7 (GND1) | W - BR | Голосовой сигнал микрофона | Функция громкой связи "Bluetooth" включена | На выходе сигнал, форма которого синхронизирована со звуком |
| I150-6 (SNS2)*1 - I148-7 (GND1) | LG - BR | Сигнал обнаружения подключения микрофона | Всегда | Менее 1 В |
| I150-11 (AGND) - масса | Экран - масса | Заземление экрана | Всегда | Менее 1 В |
| I150-17 (SPD) - I148-7 (GND1) | V - BR | Сигнал скорости автомобиля | Зажигание включено Колесо вращается | Формирование импульсов |
| I150-18 (SGND)*1 - масса | Экран - масса | Заземление экрана | Всегда | Менее 1 В |
| I150-19 (MIN-)*1 - I148-7 (GND1) | R - BR | Голосовой сигнал микрофона | Функция громкой связи "Bluetooth" включена | На выходе сигнал, форма которого синхронизирована со звуком |
| I150-21 (SW1) - I150-23 (SWG) | B - P | Сигнал переключателя на рулевом колесе | Ни один из переключателей не нажат | 3,28 - 3,5 В |
| Нажатие выключателя SEEK+ (поиск+) | менее 0,8 В | |||
| Нажатие выключателя SEEK- (поиск-) | 0,9 - 1,3 В | |||
| Нажатие выключателя VOL+ (громкость+) | 1,65 - 1,9 В | |||
| Нажатие выключателя VOL- (громкость-) | 2,45 - 2,6 В | |||
| I150-22 (SW2) - I150-23 (SWG) | Y - P | Сигнал переключателя на рулевом колесе | Ни один из переключателей не нажат | 3,28 - 3,5 В |
| Нажат переключатель MODE/HOLD (режим/удержание) | Менее 0,8 В | |||
| Переключатель On hook (отключение от линии) нажат*1 | 0,9 - 1,3 В | |||
| Переключатель Off Hook (подключение к линии) нажат*1 | 1,65 - 1,9 В | |||
| I150-23 (SWG) - I148-7 (GND1) | P - BR | Масса переключателя на рулевом колесе | Всегда | Менее 1 В |
| I150-25 (AUXI) - I148-7 (GND1) | G - BR | Сигнал обнаружения подключения внешнего устройства | Внешнее устройство подключено | Менее 1 В |
| I150-26 (ARI) - I148-7 (GND1) | B - BR | Звуковой сигнал (правый канал) | Звук воспроизводится внешним устройством (когда используется стереогнездо) | На выходе сигнал, форма которого синхронизирована со звуком |
| I150-27 (ASGN) - I148-7 (GND1) | W - BR | Заземление экрана | Всегда | Менее 1 В |
| I150-28 (ALI) - I148-7 (GND1) | R - BR | Звуковой сигнал (левый канал) | Звук воспроизводится внешним устройством (когда используется стереогнездо) | На выходе сигнал, форма которого синхронизирована со звуком |
| I148-1 (FR+) - I148-7 (GND1) | LG - BR | Звуковой сигнал (передний правый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I148-2 (FL+) - I148-7 (GND1) | P - BR | Звуковой сигнал (передний левый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I148-3 (ACC1) - I148-7 (GND1) | GR - BR | Источник питания (ACC) | Зажигание выключено | менее 1 В |
| Замок зажигания в положении ACC | 11-14 В | |||
| I148-4 (+B1) - I148-7 (GND1) | L-Y - BR | Источник питания (+B) | Всегда | 11 – 14 В |
| I148-5 (FR-) - I148-7 (GND1) | L - BR | Звуковой сигнал (передний правый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I148-6 (FL-) - I148-7 (GND1) | V - BR | Звуковой сигнал (передний левый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I148-7 (GND1) - масса | BR - масса | Масса | Всегда | Менее 1 В |
| I148-10 (ILL+) - I148-7 (GND1) | G - BR | Сигнал подсветки | Переключатель освещения выключен | Менее 1 В |
| Переключатель освещения в положении TAIL или HEAD | 11 - 14 В | |||
| I149-1 (RR+) - I148-7 (GND1) | R - BR | Звуковой сигнал (задний правый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I149-2 (RL+) - I148-7 (GND1) | B - BR | Звуковой сигнал (задний левый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I149-3 (RR-) - I148-7 (GND1) | W - BR | Звуковой сигнал (задний правый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I149-6 (RL-) - I148-7 (GND1) | Y - BR | Звуковой сигнал (задний левый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I151-1 (USV1) | - | Источник питания | - | - |
| I151-2 (US1-) | - | Сигнал данных | - | - |
| I151-3 (US1+) | - | Сигнал данных | - | - |
| I151-4 (UGD1) | - | Масса | - | - |
| I151-5 (USG1) | - | Заземление экрана | - | - |
| RA1-5 (ANT+) - I148-7 (GND1) | R - BR | Источник питания антенны | Замок зажигания в положении ACC Радиоприемник включен, и выбран режим AM или FM | 11-14 В |
