Передний ремень с катушкой и преднатяжителем в сборе снятие. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Ремни Безопасности. Camry ASV50 GSV50 ACV51

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  3. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ

  4. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ

  5. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ

  6. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЗАДНЕЙ ДВЕРИ

  7. СНИМИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ

  8. ОТСОЕДИНИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

  9. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ СРЕДНЕЙ СТОЙКИ КУЗОВА

  10. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ СРЕДНЕЙ СТОЙКИ КУЗОВА

  11. СНИМИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

  12. СНИМИТЕ РЕГУЛЯТОР ПЛЕЧЕВОГО КРЕПЛЕНИЯ ПЕРЕДНЕГО РЕМНЯ БЕЗОПАСНОСТИ В СБОРЕ

Передний Ремень С Катушкой И Преднатяжителем В Сборе -- Снятие



1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРИМЕЧАНИЕ:
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (Нажмите здесь).


2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


3. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПЕРЕДНЕЙ ДВЕРИ


    Camry ASV50 GSV50 ACV51

  1. Освободите 10 захватов и снимите опорную накладку передней левой двери.



4. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ

  1. Отсоедините уплотнитель обшивки проема передней двери.



5. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ


    Camry ASV50 GSV50 ACV51

  1. Освободите 6 захватов и снимите опорную накладку левой задней двери.

    УКАЗАНИЕ:
    Освободите захваты с задней стороны опорной накладки.


6. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЗАДНЕЙ ДВЕРИ

  1. Снимите уплотнитель обшивки проема задней двери.



7. СНИМИТЕ НАКЛАДКУ КРЕПЛЕНИЯ ПОЯСНОГО РЕМНЯ БЕЗОПАСНОСТИ


    Camry ASV50 GSV50 ACV51

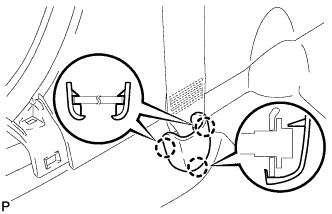

  1. Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности.



8. ОТСОЕДИНИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ


    Camry ASV50 GSV50 ACV51

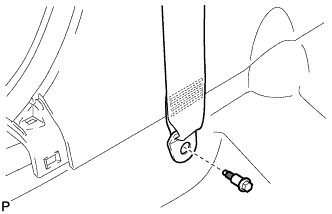

  1. Выверните болт и отсоедините напольное крепление переднего ремня с катушкой и преднатяжителем в сборе.



9. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ СРЕДНЕЙ СТОЙКИ КУЗОВА


    Camry ASV50 GSV50 ACV51

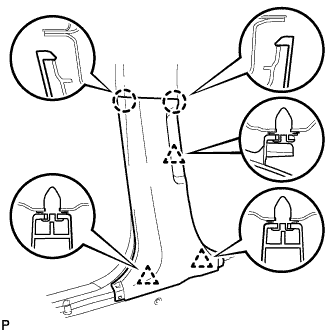

  1. Освободите 2 захвата и 3 фиксатора, и снимите нижнюю облицовочную накладку левой средней стойки кузова.



10. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ СРЕДНЕЙ СТОЙКИ КУЗОВА


    Camry ASV50 GSV50 ACV51

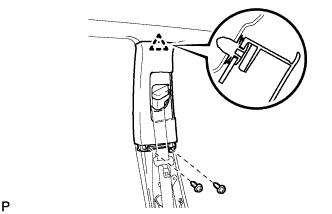

  1. Выверните 2 винта.

  1. Освободите фиксатор.

  1. Пропустите напольное крепление левого внешнего переднего ремня через верхнюю левую внутреннюю боковую облицовку средней стойки и снимите эту облицовку.



11. СНИМИТЕ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ


    Camry ASV50 GSV50 ACV51

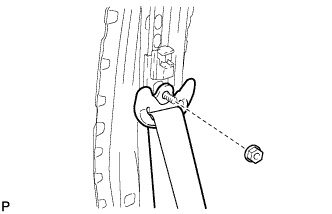

  1. Отверните гайку и отсоедините плечевое крепление переднего ремня с катушкой и преднатяжителем в сборе.



    Camry ASV50 GSV50 ACV51.Ремни Безопасности.Система Предупреждения О Непристегнутом Ремне Безопасности.Передний ремень с катушкой и преднатяжителем в сборе снятие

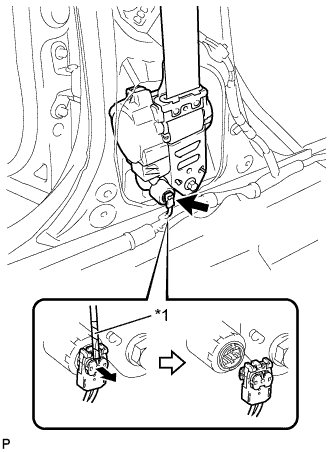

  1. С помощью отвертки вытяните кнопку фиксации в направлении, показанном стрелкой, чтобы разблокировать замок, и отсоедините разъем преднатяжителя, как показано на рисунке.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента
    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    Camry ASV50 GSV50 ACV51

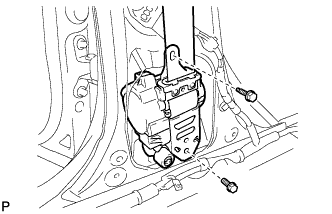

  1. Выверните 2 болта и снимите передний ремень с катушкой и преднатяжителем в сборе.



12. СНИМИТЕ РЕГУЛЯТОР ПЛЕЧЕВОГО КРЕПЛЕНИЯ ПЕРЕДНЕГО РЕМНЯ БЕЗОПАСНОСТИ В СБОРЕ


    Camry ASV50 GSV50 ACV51

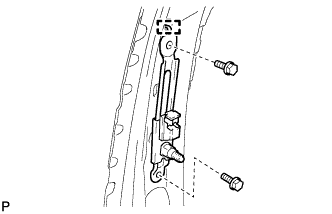

  1. Выверните 2 болта.

  1. Выведите из зацепления направляющую и снимите регулятор плечевого крепления переднего ремня безопасности в сборе.
