Передний ремень с катушкой и преднатяжителем в сборе установка. Camry ASV50

Введите в зацепление направляющую.

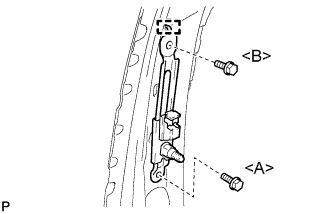

Временно установите регулятор плечевого крепления переднего ремня безопасности в сборе, сначала затянув болт <A>, а затем болт <B>.

Полностью затяните 2 болта.

Момент затяжки:

42 N*m{428 kgf*cm, 31 ft.*lbf}

Перед установкой ремня безопасности переднего сиденья с катушкой и преднатяжителем в сборе проверьте работу ELR.

ПРИМЕЧАНИЕ:

Не разбирайте устройство вытяжения.

1. Убедитесь, что при наклоне устройства вытяжения на угол 15° или менее ремень вытягивается из устройства вытяжения. Также удостоверьтесь, что ремень блокируется при наклоне устройства вытяжения на угол 45° или более.


   Обозначения на рисунке

   *1	Устройство вытяжения
   *a	Разблокировано
   *b	Заблокировано
   *c	45°

   Если результат проверки не отвечает требованиям, замените ремень безопасности переднего сиденья с катушкой и преднатяжителем в сборе.

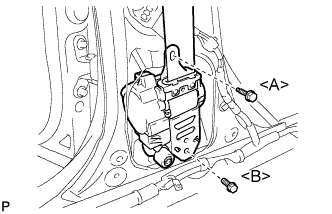

Временно установите ремень безопасности переднего сиденья с катушкой и преднатяжителем в сборе, сначала затянув болт <A>, а затем болт <B>.

Полностью затяните 2 болта.

Момент затяжки:

Болт <A>:

7,5 N*m{76 kgf*cm, 66 in.*lbf}

Болт <B>:

42 N*m{428 kgf*cm, 31 ft.*lbf}

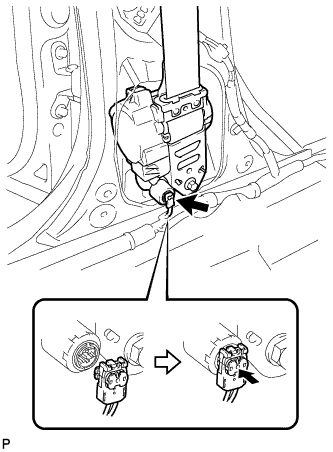

Подсоедините разъем преднатяжителя и заблокируйте кнопку фиксации, как показано на рисунке.

ПРИМЕЧАНИЕ:

Блокируйте кнопку фиксации надежно.

Закрепите передний ремень с катушкой и преднатяжителем в сборе в плечевом креплении гайкой.

Момент затяжки:

42 N*m{428 kgf*cm, 31 ft.*lbf}

Пропустите напольное крепление левого внешнего переднего ремня через левую внутреннюю верхнюю боковую облицовку средней стойки.

Введите в зацепление фиксатор.

Установите верхнюю облицовочную накладку левой средней стойки кузова и закрепите ее 2 винтами.

Установите нижнюю облицовочную накладку левой средней стойки кузова и закрепите ее 2 захватами и 3 фиксаторами.

Закрепите напольное крепление переднего ремня с катушкой и преднатяжителем в сборе болтом.

Момент затяжки:

42 N*m{428 kgf*cm, 31 ft.*lbf}

Убедитесь, что ELR блокирует ремень при вытяжении.

ПРИМЕЧАНИЕ:

Проверку следует выполнять при установленном переднем ремне с катушкой и преднатяжителем в сборе.

1. После установки ремня безопасности в сборе убедитесь, что он блокируется при быстром вытяжении.


Зацепите 3 захвата и установите накладку крепления поясного ремня безопасности.

Установите опорную накладку левой задней двери и закрепите ее 6 фиксаторами.

УКАЗАНИЕ:

Введите в зацепление захваты с задней стороны опорной накладки.

Установите опорную накладку левой передней двери и закрепите ее 10 захватами.
