  1. ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

  1. ПАНЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ПАНЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ)

Система Зеркал С Электроприводом -- Контакты Эбу



ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

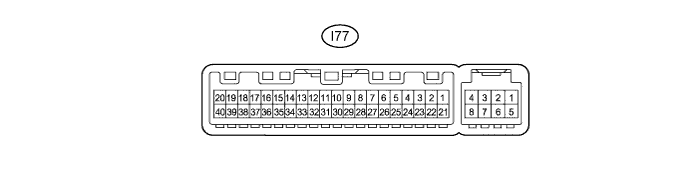

  1. Отсоедините разъем I77 блока управления системой кондиционирования.


    Camry ASV50 GSV50 ACV51.Зеркала (Наружные).Система Зеркал С Электроприводом.Система зеркал с электроприводом контакты эбу

  2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

    УКАЗАНИЕ:
    Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

    Контакты для подключения диагностического прибора
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I77-1 (IG+) - I77-14 (GND)
    		B - W-B
    		Источник питания (IG)
    		Зажигание включено
    		11-14 В
    I77-1 (IG+) - I77-14 (GND)
    		B - W-B
    		Источник питания (IG)
    		Зажигание выключено
    		менее 1 В
    I77-21 (B) - I77-14 (GND)
    		Y - W-B
    		Источник питания ЭБУ
    		Всегда
    		11 – 14 В
    I77-14 (GND) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.

  3. Подсоедините разъем I77 блока управления системой кондиционирования в сборе.

  4. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Контакты для подключения диагностического прибора
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I77-38 (RDFG) - I77-14 (GND)
    		G - W-B*1
    R - W-B*2
    		Сигнал выключателя обогревателя зеркала
    		Зажигание включено, выключатель обогревателя заднего стекла выключен
    		11–14 В
    I77-38 (RDFG) - I77-14 (GND)
    		G - W-B*1
    R - W-B*2
    		Сигнал выключателя обогревателя зеркала
    		Зажигание включено, выключатель обогревателя заднего стекла выключен
    		Менее 2,2 В
    I77-37 (LIN1) - масса
    		V - масса
    		Сигнал передачи данных LIN
    		Замок зажигания в положении ON (ВКЛ)
    		Формирование импульсов
    1. *1: Для моделей с левосторонним рулевым управлением
    2. *2: для моделей с правосторонним рулевым управлением
    Если результат не удовлетворяет требованиям, возможно, неисправен блок управления системой кондиционирования.

ПАНЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (ПАНЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ)

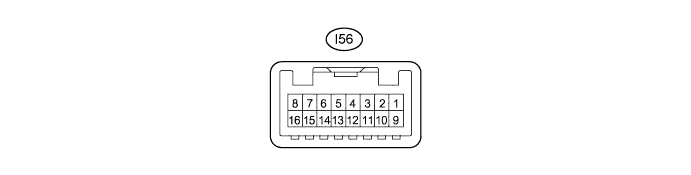

  1. Отсоедините разъем I56 панели системы кондиционирования (панель управления отопителем).


    Camry ASV50 GSV50 ACV51.Зеркала (Наружные).Система Зеркал С Электроприводом.Система зеркал с электроприводом контакты эбу

  2. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

    УКАЗАНИЕ:
    Проводите изменения со стороны жгута проводов при отсоединенном разъеме.

    Контакты для подключения диагностического прибора
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I56-2 (IG+) - масса
    		R - масса
    		Сигнал замка зажигания
    		Зажигание включено
    		11-14 В
    I56-2 (IG+) - масса
    		R - масса
    		Сигнал замка зажигания
    		Замок зажигания в положении OFF (ВЫКЛ)
    		Менее 1 В
    I56-6 (GND) - масса
    		W-B - масса
    		Масса
    		Всегда
    		Менее 1 Ом
    Если результат проверки не отвечает требованиям, возможна неполадка в жгуте проводов.

  3. Отсоедините разъем I56 панели системы кондиционирования (панели управления отопителем).

  4. Проверьте наличие импульсов в соответствии со значениями, приведенными в таблице ниже.

    Контакты для подключения диагностического прибора
    		Цвет проводки
    		Описание контактов
    		Условие
    		Заданные условия
    I56-9 (LIN1) - масса
    		V - масса
    		Сигнал передачи данных LIN
    		Замок зажигания в положении ON (ВКЛ)
    		Формирование импульсов
    Если результат проверки не соответствует требованиям, возможно, в панели системы кондиционирования (панели управления отопителем) имеется неисправность.
