Автоматическая система управления уровнем фар цепь питания эбу системы управления уровнем фар. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ – ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР – МАССА)

ОПИСАНИЕ

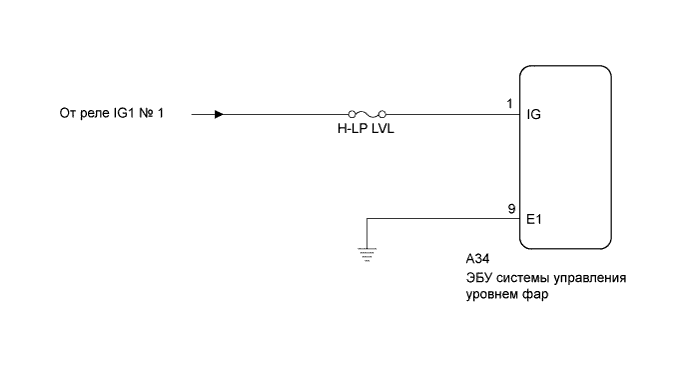

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

1. Подсоедините портативный диагностический прибор к DLC3.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / HL Auto Leveling / Data List.


5. Снимите показания портативного диагностического прибора.



   HL Auto Leveling (автоматическое управление уровнем фар)

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   +B	Напряжение питания IG / 0,00 - 19,75 В	11-14 В	-

   OK:

   Отображаются нормальные состояния, указанные выше.


1. Отсоедините разъем A34 ЭБУ системы управления уровнем фар.


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
   A34-1 (IG) - масса	Замок зажигания в положении ON (ВКЛ)	11-14 В
   A34-1 (IG) - масса	Замок зажигания в положении OFF (ВЫКЛ)	Менее 1 В

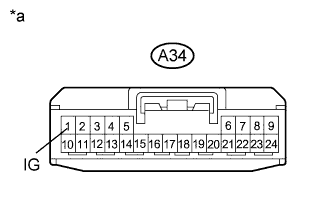

   Обозначения на рисунке

   *a	Вид спереди разъема со стороны жгута проводов: (к ЭБУ системы управления уровнем фар в сборе)

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   A34-9 (E1) - масса	Всегда	Менее 1 Ом
