Освещение (Наружное). Система afs (система адаптивного переднего освещения) цепь питания эбу системы afs

ОПИСАНИЕ

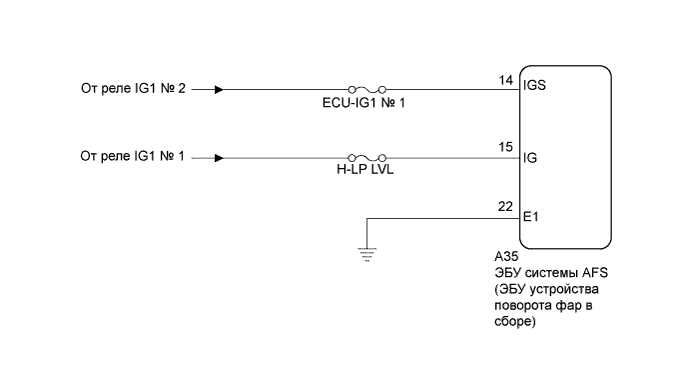

Данная цепь определяет положение замка зажигания и передает соответствующий сигнал в ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе).

1.ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ - ЭБУ СИСТЕМЫ AFS (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР В СБОРЕ))

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Номинальное напряжение:

Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
A35-14 (IGS) - масса	Замок зажигания в положении ON (ВКЛ)	11-14 В
A35-14 (IGS) - масса	Замок зажигания в положении OFF (ВЫКЛ)	Менее 1 В
A35-15 (IG) - масса	Замок зажигания в положении ON (ВКЛ)	11-14 В
A35-15 (IG) - масса	Замок зажигания в положении OFF (ВЫКЛ)	Менее 1 В

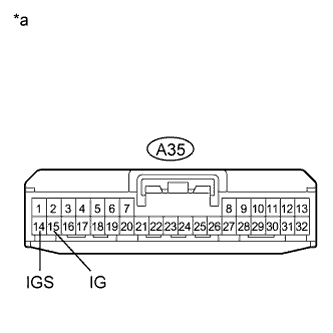

Обозначения на рисунке
*a	Вид спереди разъема со стороны жгута проводов: (к ЭБУ системы AFS (ЭБУ устройства поворота фар в сборе))

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

2.ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ AFS (ЭБУ УСТРОЙСТВА ПОВОРОТА ФАР В СБОРЕ - МАССА))

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

Контакты для подключения диагностического прибора	Условие	Заданные условия
A35-22 (E1) - масса	Всегда	Менее 1 Ом
