Система освещения цепь датчика разблокировки двери. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ПРОВЕРЬТЕ ЗАМОК ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗАМОК ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ – ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) И МАССА)

ПРОВЕРЬТЕ ЗАМОК ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗАМОК ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ – ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) И МАССА)

ПРОВЕРЬТЕ ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ – РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ И МАССА)

ПРОВЕРЬТЕ ЗАМОК ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗАМОК ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ – РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ И МАССА)

ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

ОПИСАНИЕ

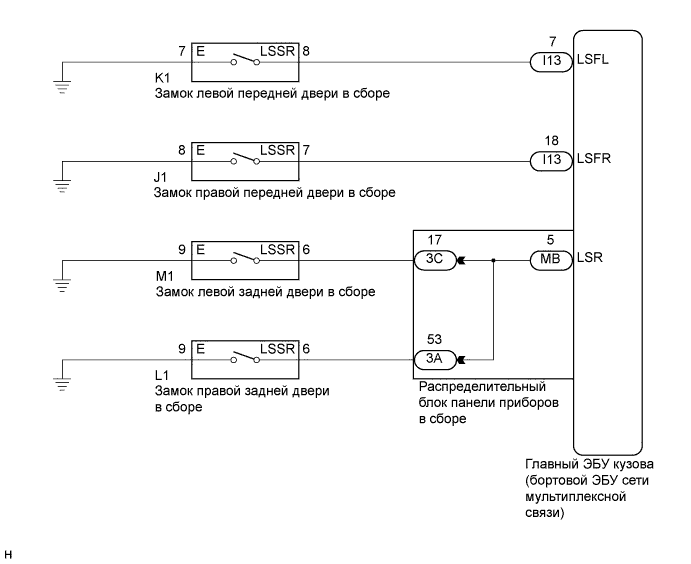

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Подсоедините портативный диагностический прибор к DLC3.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Main Body / Data List.


5. Снимите показания портативного диагностического прибора.



   Main Body (Кузов)

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   FR Door Lock Pos	Сигнал датчика разблокировки правой передней двери / LOCK (ЗАБЛОКИР) или UNLOCK (РАЗБЛОКИР)	LOCK: Правая передняя дверь заблокирована UNLOCK: Правая передняя дверь разблокирована	-
   FL Door Lock Pos	Сигнал датчика разблокировки левой передней двери / LOCK (ЗАБЛОКИР) или UNLOCK (РАЗБЛОКИР)	LOCK: Левая передняя дверь заблокирована UNLOCK: Левая передняя дверь разблокирована	-
   RR-Door Lock Pos SW	Сигнал датчика разблокировки правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Левая задняя дверь заблокирована и правая задняя дверь разблокирована ON (ВКЛ): Левая задняя дверь разблокирована и правая задняя дверь заблокирована ON (ВКЛ): Левая задняя дверь и правая задняя дверь разблокированы OFF (ВЫКЛ): Левая задняя дверь и правая задняя дверь заблокированы	-
   RL-Door Lock Pos SW	Датчик разблокировки левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Левая задняя дверь заблокирована и правая задняя дверь разблокирована ON (ВКЛ): Левая задняя дверь разблокирована и правая задняя дверь заблокирована ON (ВКЛ): Левая задняя дверь и правая задняя дверь разблокированы OFF (ВЫКЛ): Левая задняя дверь и правая задняя дверь заблокированы	-




   Результат:




   Результат	Следующий шаг
   OK	А
   Датчик разблокировки левой передней двери не работает	B
   Датчик разблокировки правой передней двери не работает	C
   Датчик разблокировки левой задней двери или датчик разблокировки правой задней двери не работает	D

1. Снимите замок левой передней двери в сборе (Нажмите здесь).


2. Проверьте замок левой передней двери в сборе (Нажмите здесь).


   OK:

   Замок левой передней двери в норме.


1. Отсоедините разъем K1 замка левой передней двери в сборе.


2. Отсоедините разъем I13 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   K1-8 (LSSR) - I13-7 (LSFL)	Всегда	Менее 1 Ом
   K1-8 (LSSR) - масса	Всегда	10 кОм или более
   K1-7 (E) - масса	Всегда	Менее 1 Ом

1. Снимите замок правой передней двери в сборе (Нажмите здесь).


2. Проверьте замок правой передней двери в сборе (Нажмите здесь).


   OK:

   Замок правой передней двери в норме.


1. Отсоедините разъем J1 замка правой передней двери в сборе.


2. Отсоедините разъем I13 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   J1-7 (LSSR) - I13-18 (LSFR)	Всегда	Менее 1 Ом
   J1-7 (LSSR) - масса	Всегда	10 кОм или более
   J1-8 (E) - масса	Всегда	Менее 1 Ом

1. Снимите замок левой задней двери в сборе (Нажмите здесь).


2. Проверьте замок левой задней двери в сборе (Нажмите здесь).


   OK:

   Замок левой задней двери в норме.


1. Отсоедините разъем М1 замка левой задней двери.


2. Отсоедините разъем 3C распределительного блока панели приборов.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   M1-6 (LSSR) - 3C-17	Всегда	Менее 1 Ом
   M1-6 (LSSR) - масса	Всегда	10 кОм или более
   M1-9 (E) - масса	Всегда	Менее 1 Ом

1. Снимите замок правой задней двери в сборе (Нажмите здесь).


2. Проверьте замок правой задней двери в сборе (Нажмите здесь).


   OK:

   Замок правой задней двери в норме.


1. Отсоедините разъем L1 замка правой задней двери.


2. Отсоедините разъем 3A распределительного блока панели приборов.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   L1-6 (LSSR) - 3A-53	Всегда	Менее 1 Ом
   L1-6 (LSSR) - масса	Всегда	10 кОм или более
   L1-9 (E) - масса	Всегда	Менее 1 Ом

1. Снимите распределительный блок панели приборов в сборе (Нажмите здесь).


2. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с распределительного блока панели приборов в сборе.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

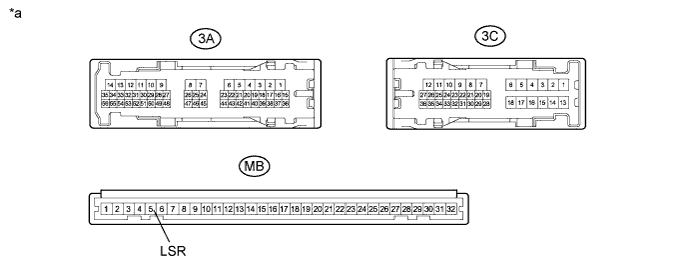

   Обозначения на рисунке

   *a

   Устройство с неподсоединенным жгутом проводов (Распределительный блок панели приборов в сборе)

   -

   -

   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   3C-17 - MB-5 (LSR)	Всегда	Менее 1 Ом
   3A-53 - MB-5 (LSR)	Всегда	Менее 1 Ом
