АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ УРОВНЕМ ФАР - Цепь привода системы управления уровнем фар


ОПИСАНИЕ

В зависимости от состояния автомобиля ЭБУ системы управления уровнем фар приводит в действие электродвигатели системы управления уровнем фар.

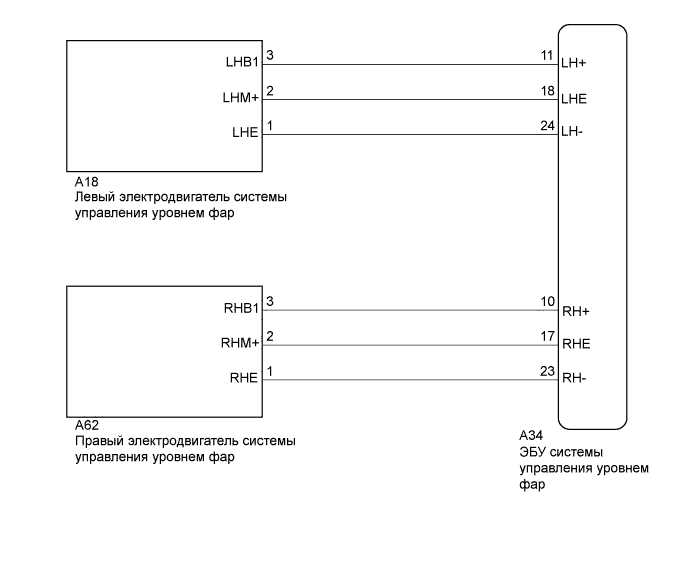

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения.Автоматическая система управления уровнем фар цепь привода системы управления уровнем фар


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Запустите двигатель.

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Body / HL Auto Leveling / Active Test.

  1. Убедитесь, что электродвигатели системы управления уровнем фар работают.

    HL Auto Leveling (автоматическое управление уровнем фар)
    Информация на дисплее прибора
    		Испытываемое устройство
    		Диапазон регулирования
    		Замечание по диагностике
    Drive The Leveling Motor UP
    		Управление электродвигателем системы управления уровнем фар (подъем)
    		ON (ВКЛ) / OFF (ВЫКЛ)
    		ON (ВКЛ): Поднимается
    OFF (ВЫКЛ): Останавливается
    Drive The Leveling Motor DOWN
    		Управление электродвигателем системы управления уровнем фар (опускание)
    		ON (ВКЛ) / OFF (ВЫКЛ)
    		ON (ВКЛ): Перемещается вниз
    OFF (ВЫКЛ): Останавливается
    OK:
    Электродвигатели системы управления уровнем фар работают нормально.


NG
Перейдите к шагу 2
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР - ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР)

  1. Отсоедините разъем A34 ЭБУ системы управления уровнем фар.

  1. Отсоедините разъем электродвигателя системы управления уровнем левой или правой фары.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    С левой стороны
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    A34-18 (LHE) - A18-2 (LHM+)
    		Всегда
    		Менее 1 Ом
    A34-11 (LH+) - A18-3 (LHB1)
    		Всегда
    		Менее 1 Ом
    A34-24 (LH-) - A18-1 (LHE)
    		Всегда
    		Менее 1 Ом
    A34-18 (LHE) - масса
    		Всегда
    		10 кОм или более
    A34-11 (LH+) - масса
    		Всегда
    		10 кОм или более
    A34-24 (LH-) - масса
    		Всегда
    		10 кОм или более
    С правой стороны
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    A34-17 (RHE) - A62-2 (RHM+)
    		Всегда
    		Менее 1 Ом
    A34-10 (RH+) - A62-3 (RHB1)
    		Всегда
    		Менее 1 Ом
    A34-23 (RH-) - A62-1 (RHE)
    		Всегда
    		Менее 1 Ом
    A34-17 (RHE) - масса
    		Всегда
    		10 кОм или более
    A34-10 (RH+) - масса
    		Всегда
    		10 кОм или более
    A34-23 (RH-) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ РАБОТУ ЭЛЕКТРОДВИГАТЕЛЯ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР

  1. Замените электродвигатель системы управления уровнем фары новым или заведомо исправным (Нажмите здесь).

  1. Выполните активную диагностику электродвигателей системы управления уровнем.

    OK:
    Электродвигатели системы управления уровнем фар работают нормально.


NG
ЗАМЕНИТЕ ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР В СБОРЕ (Нажмите здесь)
OK

КОНЕЦ (ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАРЫ НЕИСПРАВЕН)
