Система освещения цепь выключателя освещения проема задней двери. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЗАДНЕЙ ДВЕРИ В СБОРЕ (ЛЕВОЙ ИЛИ ПРАВОЙ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ – ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ))

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ – ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ))

ОПИСАНИЕ

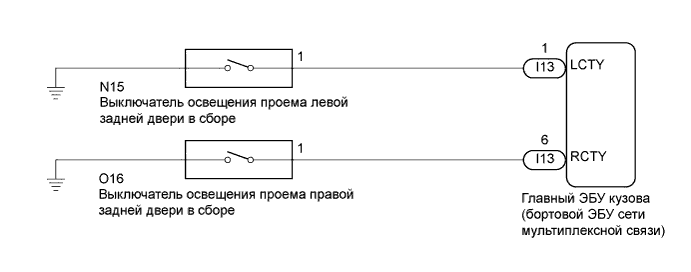

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Подсоедините портативный диагностический прибор к DLC3.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Main Body / Data List.


5. Снимите показания портативного диагностического прибора.



   Main Body (Кузов)

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   RR Door Courtesy SW	Сигнал выключателя освещения проема правой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Правая задняя дверь открыта OFF (ВЫКЛ): Правая задняя дверь закрыта	-
   D Door Courtesy SW	Сигнал выключателя освещения проема левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Левая задняя дверь открыта OFF (ВЫКЛ): Левая задняя дверь закрыта	-

   OK:

   Отображаются нормальные состояния, указанные выше.





   Результат:




   Результат	Следующий шаг
   OK	А
   Выключатель освещения проема левой или правой задней двери не работает	B

1. Снимите выключатель освещения проема задней двери в сборе (Нажмите здесь).


2. Проверьте выключатель освещения проема задней двери в сборе (Нажмите здесь).


   OK:

   Выключатель освещения проема задней двери в сборе исправен.





   Результат:




   Результат	Следующий шаг
   OK (для левой задней двери)	А
   OK (для правой задней двери)	B
   NG	C

1. Отсоедините разъем I13 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).


2. Отсоедините разъем N15 выключателя освещения проема левой задней двери в сборе.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   N15-1 - I13-1 (LCTY)	Всегда	Менее 1 Ом
   N15-1 - масса	Всегда	10 кОм или более

1. Отсоедините разъем I13 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).


2. Отсоедините разъем O16 выключателя освещения проема правой задней двери в сборе.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   O16-1 - I13-6 (RCTY)	Всегда	Менее 1 Ом
   O16-1 - масса	Всегда	10 кОм или более
