Система освещения цепь выключателя освещения проема передней двери. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (ЛЕВОЙ ИЛИ ПРАВОЙ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ – РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ)

ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ – ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ))

ОПИСАНИЕ

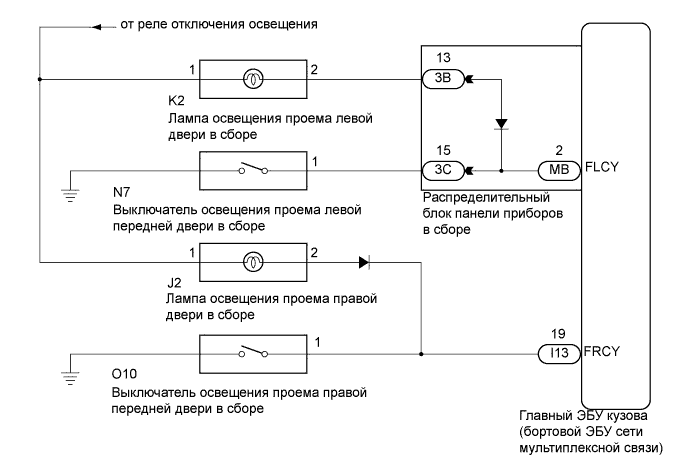

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Подсоедините портативный диагностический прибор к DLC3.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Main Body / Data List.


5. Снимите показания портативного диагностического прибора.



   Main Body (Кузов)

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   FR Door Courtesy	Сигнал выключателя освещения проема правой передней двери / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): правая передняя дверь закрыта OFF (ВЫКЛ): правая передняя дверь открыта	-
   FL Door Courtesy	Сигнал выключателя освещения проема левой передней двери / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): левая передняя дверь закрыта OFF (ВЫКЛ): левая передняя дверь открыта	-

   OK:

   Отображаются нормальные состояния, указанные выше.





   Результат:




   Результат	Следующий шаг
   OK	А
   Выключатель освещения проема левой или правой передней двери не работает	B

1. Снимите выключатель освещения проема передней двери в сборе (Нажмите здесь).


2. Проверьте выключатель освещения проема передней двери в сборе (Нажмите здесь).


   OK:

   Выключатель освещения проема передней двери в сборе исправен.


Результат:

Результат	Следующий шаг
OK (для левой передней двери)	А
OK (для правой передней двери)	B
NG	C

1. Отсоедините разъем 3C распределительного блока панели приборов.


2. Отсоедините разъем N7 выключателя освещения проема левой передней двери.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   N7-1 - 3C-15	Всегда	Менее 1 Ом
   N7-1 - масса	Всегда	10 кОм или более

1. Снимите распределительный блок панели приборов в сборе (Нажмите здесь).


2. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с распределительного блока панели приборов в сборе.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

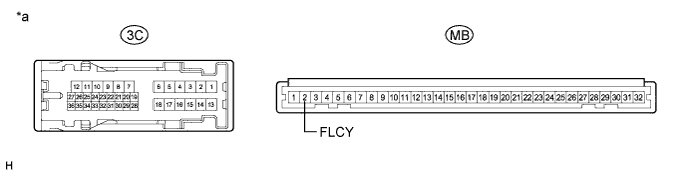

   Обозначения на рисунке

   *a

   Устройство с неподсоединенным жгутом проводов (Распределительный блок панели приборов в сборе)

   -

   -

   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   3C-15 - MB-2 (FLCY)	Всегда	Менее 1 Ом

1. Отсоедините разъем I13 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).


2. Отсоедините разъем O10 выключателя освещения проема правой передней двери.


3. Отсоедините разъем J2 лампы освещения правого дверного проема в сборе.


4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   O10-1 - I13-19 (FRCY)	Всегда	Менее 1 Ом
   O10-1 - масса	Всегда	10 кОм или более
