Задняя дверь повторная сборка. Camry ASV50

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


   Температура нагрева

   Параметр / Устройство	Температура
   Кузов автомобиля	40-60°C (104-140°F)

   ПРИМЕЧАНИЕ:

   Не допускайте чрезмерного нагрева кузова автомобиля.

2. Удалите остатки клейкой ленты чистящим средством.


Температура деталей при установке

1. Если температура окружающего воздуха ниже 15°C (59°F), перед установкой разогрейте поверхность кузова автомобиля (установочную поверхность рамы двери) и ленту до температуры 20-30°C (68-86°F) с помощью нагревательной лампы . Если температура окружающего воздуха превышает 35°C (95°F), перед установкой следует охладить поверхность кузова (установочную поверхность рамы двери) и ленту до температуры 20-30°C (68-86°F).


   УКАЗАНИЕ:

   1. Наиболее подходящая температура для нанесения ленты составляет 25°C (77°F).

   2. В случае низкой температуры установочной поверхности лента становится неэластичной и легко отслаивается. При повышении температуры эластичность ленты увеличивается.


Перед установкой

1. Устраните шероховатость покрытия и удалите всю грязь на и вокруг поверхности кузова в месте крепления ленты (на установочной поверхности рамы двери). Если на поверхности кузова имеются шероховатости и загрязнения, то после нанесения в этих местах лента вздуется, что приведет к ухудшению внешнего вида.


   УКАЗАНИЕ:

   Смочите пол водой, чтобы предотвратить поднимание пыли.

Ключевые моменты при работе со светомаскировочной лентой

1. Лента легко сгибается и скручивается. Поэтому, чтобы она была ровной, храните ее между листами картона или подобного материала в сухом месте.


   ПРИМЕЧАНИЕ:

   Не перегибайте ленту и не подвергайте ее воздействию высокой температуры.

Рекомендации по нанесению ленты (порядок использования резинового скребка при нанесении ленты на плоские поверхности)

ПРИМЕЧАНИЕ:

1. Чтобы добиться желаемого эстетического вида и избежать отслоения ленты, ленту следует располагать аккуратно и точно.

2. Ленту нельзя использовать повторно, поскольку при снятии она деформируется и становится непригодной для дальнейшего применения.


1. Во избежание появления воздушных пузырьков при нанесении отрезок ленты, подлежащий приклеиванию, необходимо приподнять над поверхностью кузова автомобиля так, чтобы клейкий слой ленты не соприкасался с ней. Расположите резиновый скребок под углом 40-50° (при прижатии) или 30-45° (при оттягивании) по отношению к поверхности кузова автомобиля и приклейте ленту к поверхности кузова, надавливая на нее с усилием 20-30 Н (2-3 кгс, 4,5-6,7 фунта-силы) и двигая скребок с небольшой постоянной скоростью 3-7 см (1,18-2,76 дюйма) в секунду.









   Обозначения на рисунке

   *A	Прижатие движением вперед	*B	Оттягивание
   *1	Сторона без обивки	*2	Сторона с обивкой
   *3	Резиновый скребок	*4	Светомаскировочная лента
   *5	Прокладочная бумага	-	-
   *a	Вид сбоку	-	-

   Результаты измерений для справки

   Участок	Расстояние
   А	10-20 мм (0,393-0,787 дюйма)
   B	30-70 мм/с (1,18-2,76 дюйма в секунду)
   C	40-50° (при прижиме вперед)
   D	30-45° (при оттягивании)

   ПРИМЕЧАНИЕ:

   Во избежание появления складок или воздушных пузырьков необходимо строго соблюдать указанные значения скорости, усилия и угла наклона резинового скребка.

   УКАЗАНИЕ:

   1. В зависимости от способа закрепления ленты приемлемым является только один из указанных углов наклона скребка (для прижатия или оттягивания).

   2. Во время нанесения ленты необходимо снимать отслаивающуюся бумагу на расстоянии примерно 10-20 мм (0,394-0,787 дюйма) от края скребка.


Рекомендации по закреплению ленты (порядок применения резинового скребка и порядок закрепления для поверхностей окантовки)

1. Если закрепление ленты затруднено, наклеивайте ее в несколько этапов, как показано на рисунке. Пальцем или ручкой резинового скребка медленно нанесите ленту на участок окантовки автомобиля, особенно, в случае маленькой окантовки.


   Обозначения на рисунке

   *1	Резиновый скребок
   *2	Окантовка
   *a	Первый
   *b	Второй
   *c	Третий

   УКАЗАНИЕ:

   При нанесении ленты к обратной стороне окантовки снимите отслаивающуюся бумагу и приклейте ленту пальцем или ручкой резинового скребка.

Рекомендации по нанесению ленты (порядок использования резинового скребка при нанесении ленты на углах)

1. Снимите отслаивающуюся бумагу и аккуратно наклейте ленту пальцами.


2. Чтобы наклеить ленту на угол, сначала нагрейте ее с помощью нагревательной лампы, а затем постепенно наложите на поверхность, избегая сморщивания для придания желаемого эстетического вида.


Убедитесь в надежности приклеивания ленты

1. После завершения процедуры нанесения ленты убедитесь, что она наклеена аккуратно. В противном случае повторите процедуру еще раз, используя новую ленту.


   ПРИМЕЧАНИЕ:

   Повторное использование светомаскировочной ленты запрещено.

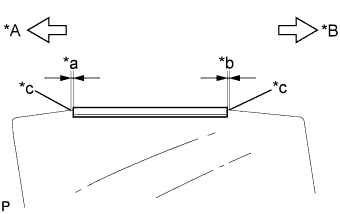

Положение нового нижнего наружного уплотнителя задней двери показано на рисунке.

Снимите отслаивающуюся бумагу и приложите уплотнитель.

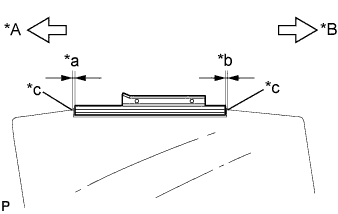

Положение нового наружного уплотнителя задней двери показано на рисунке.

Снимите отслаивающуюся бумагу и приложите уплотнитель.

Вставьте направляющую и установите верхний молдинг оконной рамы задней двери.

С помощью пневматического клепального молотка или ручного клепального молотка с наконечником установите верхний молдинг рамы окна задней двери и закрепите его 6 новыми заклепками.

УКАЗАНИЕ:

Если стержень заклепки не был сорван в первом цикле работы клепального молотка, наденьте клепальный молоток на стержень еще больше и снова приведите его в действие.

ПРИМЕЧАНИЕ:

1. Не перегибайте клепальным устройством заклепку, поскольку это может повредить устройство и шпиндель.


   Обозначения на рисунке

   *1	Клепальный молоток
   *2	Оправка
   *a	Неправильно



2. Убедитесь, что заклепки надежно закреплены на молдинге. Не наклоняйте клепальное устройство при установке заклепок на молдинг. Убедитесь в отсутствии зазора между головкой заклепки и молдингом.


   Обозначения на рисунке

   *1	Клепальный молоток
   *a	Неправильно



3. Убедитесь в отсутствии зазора между молдингом и рамой двери. При установке заклепки сильно прижмите детали друг к другу.


   Обозначения на рисунке

   *1	Клепальный молоток
   *a	Неправильно

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.


3. Удалите остатки клейкой ленты чистящим средством.


Установите новый передний молдинг оконной рамы задней двери.

1. С помощью нагревательной лампы прогрейте кузов автомобиля и передний молдинг рамы окна задней двери.


2. Снимите с поверхности переднего молдинга рамы окна задней двери отслаивающуюся бумагу.


   УКАЗАНИЕ:

   После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

3. Установите передний молдинг рамы окна задней двери и закрепите его фиксатором.


Установите молдинг ремня задней двери в сборе и закрепите его 6 захватами, как показано на рисунке.

Установите 2 новых подушки панели задней двери и введите в зацепление 2 захвата.

Закрепите 5 фиксаторов и установите уплотнитель задней двери № 2.

Введите в зацепление 2 захвата и установите 2 крюка занавески.

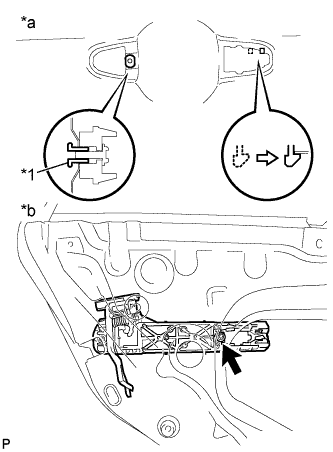

Введите в зацепление 2 штифта, как показано на рисунке.

Нанесите на рабочие поверхности трения рамы наружной ручки задней двери в сборе универсальную консистентную смазку.

Введите в зацепление захват.

Установите раму наружной ручки задней двери в сборе и закрепите ее винтом с помощью торцевого ключа "TORX" (T30) и гайки дверной ручки.

Момент затяжки:

4,0 N*m{41 kgf*cm, 35 in.*lbf}

Введите в зацепление 2 захвата и установите заднюю накладку наружной ручки задней двери.

Введите в зацепление 3 захвата и установите переднюю накладку наружной ручки задней двери.

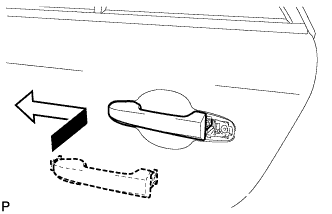

Вставьте переднюю часть наружной ручки задней двери в сборе в раму наружной ручки задней двери.

ПРИМЕЧАНИЕ:

Если не вытянуть и не удерживать рычаг при установке наружной ручки, он будет соприкасаться с наружной ручкой, что вызовет повреждение пластины отпускания.

Вставьте заднюю часть наружной ручки задней двери в сборе в раму наружной ручки задней двери. Затем сдвиньте наружную ручку задней двери в сборе вперед, чтобы установить ее на место.

Введите в зацепление захват и установите крышку наружной ручки задней двери.

Установите крышку наружной ручки задней двери и закрепите ее винтом с помощью торцевого ключа "TORX" (T30).

Момент затяжки:

4,0 N*m{41 kgf*cm, 35 in.*lbf}

Установите внутренний трос замка задней двери в сборе.

Введите в зацепление 3 захвата.

Установите трос дистанционного управления замком задней двери в сборе.

Введите в зацепление захват.

Нанесите на рабочие поверхности трения замка задней двери в сборе с электродвигателем универсальную консистентную смазку.

При повторном использовании замка задней двери с электродвигателем в сборе:

1. Установите новое уплотнение жгута проводов замка двери на замок задней двери в сборе с электродвигателем.


Вставьте замок задней двери в пластину отпускания рамы наружной ручки и установите ее на панель задней двери в сборе с электродвигателем.

Убедитесь, что пластина отпускания рамы наружной ручки задней двери надежно закреплена на замке задней двери в сборе с электродвигателем.

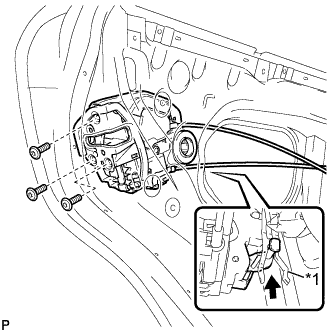

Установите замок задней двери в сборе с электродвигателем и закрепите его 3 винтами с помощью торцевого ключа "TORX" (T30).

Момент затяжки:

5,0 N*m{51 kgf*cm, 44 in.*lbf}

Установите электродвигатель стеклоподъемника задней двери в сборе и закрепите его 3 винтами с помощью торцевого ключа "TORX" (T25).

Момент затяжки:

5,4 N*m{55 kgf*cm, 48 in.*lbf}

УКАЗАНИЕ:

При замене стеклоподъемника задней двери новый стеклоподъемник устанавливается с помощью самонарезающих винтов, которые формируют новые установочные резьбовые отверстия во время установки.

Нанесите на рабочие поверхности трения стеклоподъемника задней двери в сборе универсальную консистентную смазку.

Вверните болт временного крепления в стеклоподъемник задней двери в сборе.

Временно установите стеклоподъемник задней двери в сборе.

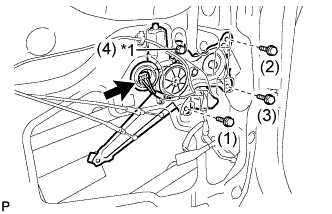

Вверните болт временного крепления и 3 болта, чтобы установить стеклоподъемник задней двери в сборе.

УКАЗАНИЕ:

Затягивайте болты в порядке, указанном на рисунке.

Момент затяжки:

8,0 N*m{82 kgf*cm, 71 in.*lbf}

Установите новую облицовку рамы задней двери и закрепите ее фиксатором.

Нанесите мыльный раствор на новый наполнитель желобка стекла задней двери.

Установите наполнитель желобка стекла задней двери в положение, показанное на рисунке.

Нанесите мыльный раствор на поверхность наполнителя желобка стекла задней двери в сборе.

С помощью пластмассового молотка установите желобок стекла задней двери в сборе в положение, показанное на рисунке.

ПРИМЕЧАНИЕ:

Во избежание повреждения стекла задней двери не допускайте слишком сильных ударов по желобку.

Чтобы установить стекло задней двери, сдвиньте его, как показано на рисунке.

Установите неопускное стекло задней двери на уплотнитель неопускного стекла задней двери.

Установите неопускное стекло задней двери вместе с уплотнителем неопускного стекла задней двери в направлении, указанном на рисунке стрелкой.

Установите нижнюю раму окна задней двери и закрепите ее 2 болтами и винтом.

Установите направляющую стекла задней двери.

Введите в зацепление 20 фиксаторов и установите уплотнитель задней двери.

Нанесите универсальную консистентную смазку на поверхности трения ограничителя открывания задней двери в сборе.

Нанесите герметик на резьбу болта.

Фиксатор:

Фирменный фиксатор 1324 от компании Toyota, Three Bond 1324 или аналогичный

Установите ограничитель открывания задней двери в сборе и закрепите его болтом и 2 гайками.

Момент затяжки:

Болт:

29 N*m{296 kgf*cm, 21 ft.*lbf}

Гайка:

8,0 N*m{82 kgf*cm, 71 in.*lbf}

Наклейте новую бутиловую ленту на панель задней двери.

Проденьте трос дистанционного управления замком задней двери в сборе, внутренний трос замка задней двери в сборе и все разъемы через новую крышку технологического отверстия задней двери.

Закрепите крышку технологического отверстия задней двери, используя контрольные точки на панели задней двери.

ПРИМЕЧАНИЕ:

Надежно закрепите крышку технологического отверстия задней двери, не допуская образования складок и пузырьков воздуха.

Подсоедините разъем.

Установите внутренний уплотнитель стекла задней двери.

Установите заднюю занавеску в сборе и закрепите ее 9 винтами.

Установите лампу подсветки внутренней ручки задней двери в сборе и введите в зацепление захват и 3 зажима.

Введите в зацепление направляющую и 2 захвата, чтобы установить внутреннюю ручку задней двери на панель облицовки задней двери.

Установите зажим опорной накладки двери № 1, как показано на рисунке.

Подсоедините трос дистанционного управления замком задней двери в сборе и внутренний трос замка задней двери в сборе.

Подсоедините разъем.

Закрепите панель облицовки задней двери в сборе с помощью 4 захватов и базового выступа, как показано на рисунке.

Установите панель облицовки задней двери в сборе и введите в зацепление 8 фиксаторов.

Вверните 3 винта.

Если нанесена защитная лента, снимите ее.

Введите в зацепление 2 направляющих, 3 фиксатора и 7 захватов, чтобы установить подлокотник задней двери в сборе.

Подсоедините разъем.

Установите переключатель электрического стеклоподъемника задней двери в сборе вместе с опорной панелью подлокотника задней двери и закрепите 4 направляющими, 5 захватами и 2 фиксаторами.

Введите в зацепление 3 захвата, чтобы установить оправу внутренней ручки задней двери.
