Передняя дверь повторная сборка. Camry ASV50

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


   Температура нагрева

   Параметр / Устройство	Температура
   Кузов автомобиля	40-60°C (104-140°F)

   ПРИМЕЧАНИЕ:

   Не допускайте чрезмерного нагрева кузова автомобиля.

2. Удалите остатки клейкой ленты чистящим средством.


Температура деталей при установке

1. Если температура окружающего воздуха ниже 15°C (59°F), перед установкой разогрейте поверхность кузова автомобиля (установочную поверхность рамы двери) и ленту до температуры 20-30°C (68-86°F) с помощью нагревательной лампы . Если температура окружающего воздуха превышает 35°C (95°F), перед установкой следует охладить поверхность кузова (установочную поверхность рамы двери) и ленту до температуры 20-30°C (68-86°F).


   УКАЗАНИЕ:

   1. Наиболее подходящая температура для нанесения ленты составляет 25°C (77°F).

   2. В случае низкой температуры установочной поверхности лента становится неэластичной и легко отслаивается. При повышении температуры эластичность ленты увеличивается.


Перед установкой

1. Устраните шероховатость покрытия и удалите всю грязь на и вокруг поверхности кузова в месте крепления ленты (на установочной поверхности рамы двери). Если на поверхности кузова имеются шероховатости и загрязнения, то после нанесения в этих местах лента вздуется, что приведет к ухудшению внешнего вида.


   УКАЗАНИЕ:

   Смочите пол водой, чтобы предотвратить поднимание пыли.

Ключевые моменты при работе со светомаскировочной лентой

1. Лента легко сгибается и скручивается. Поэтому, чтобы она была ровной, храните ее между листами картона или подобного материала в сухом месте.


   ПРИМЕЧАНИЕ:

   Не перегибайте ленту и не подвергайте ее воздействию высокой температуры.

Рекомендации по нанесению ленты (порядок использования резинового скребка при нанесении ленты на плоские поверхности)

ПРИМЕЧАНИЕ:

1. Чтобы добиться желаемого эстетического вида и избежать отслоения ленты, ленту следует располагать аккуратно и точно.

2. Ленту нельзя использовать повторно, поскольку при снятии она деформируется и становится непригодной для дальнейшего применения.


1. Во избежание появления воздушных пузырьков при нанесении отрезок ленты, подлежащий приклеиванию, необходимо приподнять над поверхностью кузова автомобиля так, чтобы клейкий слой ленты не соприкасался с ней. Расположите резиновый скребок под углом 40-50° (при прижатии) или 30-45° (при оттягивании) по отношению к поверхности кузова автомобиля и приклейте ленту к поверхности кузова, надавливая на нее с усилием 20-30 Н (2-3 кгс, 4,5-6,7 фунта-силы) и двигая скребок с небольшой постоянной скоростью 3-7 см (1,18-2,76 дюйма) в секунду.









   Обозначения на рисунке

   *A	Прижатие движением вперед	*B	Оттягивание
   *1	Сторона без обивки	*2	Сторона с обивкой
   *3	Резиновый скребок	*4	Светомаскировочная лента
   *5	Прокладочная бумага	-	-
   *a	Вид сбоку	-	-

   Результаты измерений для справки

   Участок	Расстояние
   А	10-20 мм (0,393-0,787 дюйма)
   B	30-70 мм/с (1,18-2,76 дюйма в секунду)
   C	40-50° (при прижиме вперед)
   D	30-45° (при оттягивании)

   ПРИМЕЧАНИЕ:

   Во избежание появления складок или воздушных пузырьков необходимо строго соблюдать указанные значения скорости, усилия и угла наклона резинового скребка.

   УКАЗАНИЕ:

   1. В зависимости от способа закрепления ленты приемлемым является только один из указанных углов наклона скребка (для прижатия или оттягивания).

   2. Во время нанесения ленты необходимо снимать отслаивающуюся бумагу на расстоянии примерно 10-20 мм (0,394-0,787 дюйма) от края скребка.


Рекомендации по закреплению ленты (порядок применения резинового скребка и порядок закрепления для поверхностей окантовки)

1. Если закрепление ленты затруднено, наклеивайте ее в несколько этапов, как показано на рисунке. Пальцем или ручкой резинового скребка медленно нанесите ленту на участок окантовки автомобиля, особенно, в случае маленькой окантовки.


   Обозначения на рисунке

   *1	Резиновый скребок
   *2	Окантовка
   *a	Первый
   *b	Второй
   *c	Третий

   УКАЗАНИЕ:

   При нанесении ленты к обратной стороне окантовки снимите отслаивающуюся бумагу и приклейте ленту пальцем или ручкой резинового скребка.

Рекомендации по нанесению ленты (порядок использования резинового скребка при нанесении ленты на углах)

1. Снимите отслаивающуюся бумагу и аккуратно наклейте ленту пальцами.


2. Чтобы наклеить ленту на угол, сначала нагрейте ее с помощью нагревательной лампы, а затем постепенно наложите на поверхность, избегая сморщивания для придания желаемого эстетического вида.


Убедитесь в надежности приклеивания ленты

1. После завершения процедуры нанесения ленты убедитесь, что она наклеена аккуратно. В противном случае повторите процедуру еще раз, используя новую ленту.


   ПРИМЕЧАНИЕ:

   Повторное использование светомаскировочной ленты запрещено.

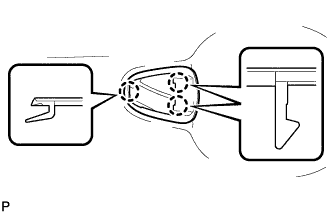

Положение нижнего наружного уплотнителя передней двери показано на рисунке.

Снимите отслаивающуюся бумагу и приложите уплотнитель.

Положение нового уплотнителя передней двери показано на рисунке.

Снимите отслаивающуюся бумагу и приложите уплотнитель.

Введите в зацепление захват и направляющую верхнего молдинга рамы окна передней двери с рамой двери.

С помощью пневматического клепального молотка или ручного клепального молотка с наконечником установите верхний молдинг рамы окна передней двери и закрепите его 7 новыми заклепками.

УКАЗАНИЕ:

Если стержень заклепки не был сорван в первом цикле работы клепального молотка, наденьте клепальный молоток на стержень еще больше и снова приведите его в действие.

ПРИМЕЧАНИЕ:

1. Не перегибайте клепальным устройством заклепку, поскольку это может повредить устройство и шпиндель.


   Обозначения на рисунке

   *1	Клепальный молоток
   *2	Оправка
   *a	Неправильно



2. Убедитесь, что заклепки надежно закреплены на молдинге. Не наклоняйте клепальное устройство при установке заклепок на молдинг. Убедитесь в отсутствии зазора между головкой заклепки и молдингом.


   Обозначения на рисунке

   *1	Клепальный молоток
   *a	Неправильно



3. Убедитесь в отсутствии зазора между молдингом и рамой двери. При установке заклепки сильно прижмите детали друг к другу.


   Обозначения на рисунке

   *1	Клепальный молоток
   *a	Неправильно

Очистите поверхность кузова автомобиля.

1. С помощью нагревательной лампы разогрейте поверхность кузова.


2. Снимите двухстороннюю клейкую ленту с кузова автомобиля.


3. Удалите остатки клейкой ленты чистящим средством.


Установите новый задний молдинг оконной рамы передней двери.

1. С помощью нагревательной лампы прогрейте кузов автомобиля и задний молдинг рамы окна передней двери.


2. Снимите прокладочную бумагу с поверхности заднего молдинга оконной рамы передней двери.


   УКАЗАНИЕ:

   После удаления отслаивающейся бумаги не допускайте попадания на клейкий слой посторонних частиц.

3. Установите задний молдинг рамы окна передней двери и закрепите его фиксатором.


Закрепите 6 скоб для установки молдинга ремня передней двери.

Установите уплотнение вентиляционного канала передней двери.

Установите 2 новых подушки панели передней двери и закрепите их 2 захватами.

Введите в зацепление 8 фиксаторов, чтобы закрепить уплотнитель передней двери № 2.

Установите новую облицовку рамы двери и закрепите ее фиксатором.

Введите в зацепление 19 фиксаторов и установите уплотнитель передней двери.

Нанесите на трущиеся поверхности ограничителя открывания передней двери универсальную консистентную смазку.

Нанесите герметик на резьбу болта.

Фиксатор:

Фирменный фиксатор 1324 от компании Toyota, Three Bond 1324 или аналогичный

Установите ограничитель открывания передней двери в сборе и закрепите его 3 болтами.

Момент затяжки:

Болт (A):

29 N*m{296 kgf*cm, 21 ft.*lbf}

Болт (B):

5,5 N*m{56 kgf*cm, 49 in.*lbf}

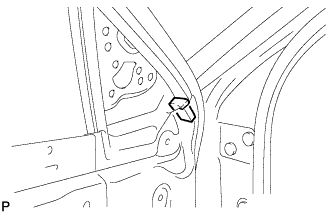

Установите запорный стержень замка передней двери в соответствии со стрелками и в порядке, показанном на рисунке.

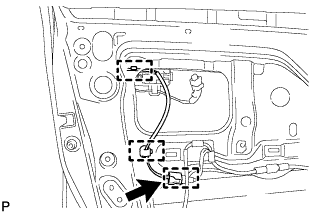

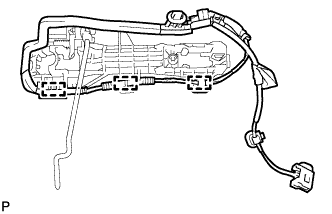

Закрепите жгут проводов передней двери 3 зажимами.

Нанесите на рабочие поверхности трения рамы наружной ручки передней двери в сборе универсальную консистентную смазку.

Введите в зацепление захват.

Установите раму наружной ручки передней двери в сборе и закрепите ее винтом с помощью торцевого ключа "TORX" (T30) и гайки дверной ручки.

Момент затяжки:

4,0 N*m{41 kgf*cm, 35 in.*lbf}

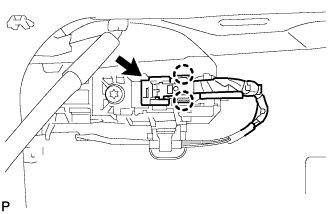

Для моделей с интеллектуальной системой посадки и запуска:

1. Введите в зацепление 3 зажима.


2. Подсоедините разъем.


Установите внутренний трос замка передней двери в сборе.

Введите в зацепление 3 захвата.

Установите трос дистанционного управления замком передней двери в сборе.

Нанесите на рабочие поверхности трения замка передней двери в сборе с электродвигателем универсальную консистентную смазку.

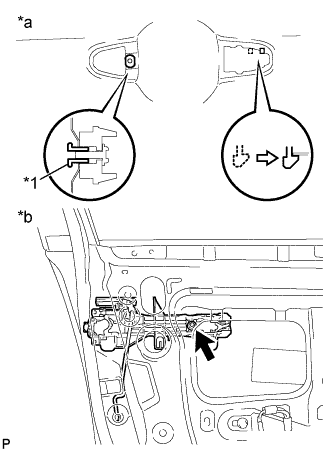

При повторном использовании замка передней двери с электродвигателем в сборе:

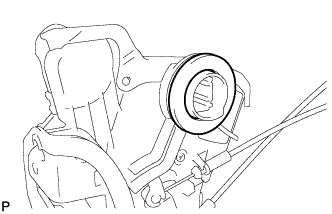

1. Установите новое уплотнение жгута проводов замка двери на замок передней двери в сборе с электродвигателем .

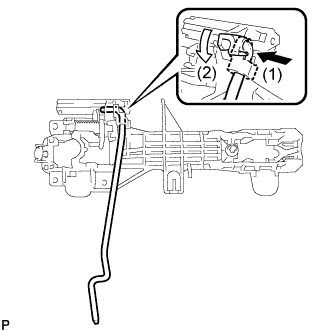

Вставьте запорный стержень замка передней двери в замок передней двери в сборе с электродвигателем.

Убедитесь, что запорный стержень замка передней двери надежно закреплен в замке передней двери в сборе с электродвигателем.

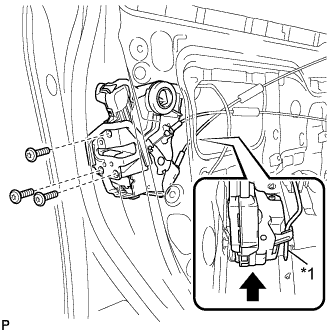

Установите замок передней двери в сборе с электродвигателем и закрепите его 3 винтами с помощью торцевого ключа "TORX" (T30).

Момент затяжки:

5,0 N*m{51 kgf*cm, 44 in.*lbf}

Введите в зацепление 2 захвата и установите заднюю накладку наружной ручки передней двери.

Введите в зацепление 3 захвата и установите переднюю накладку наружной ручки передней двери.

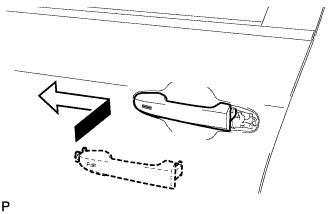

Вставьте переднюю часть наружной ручки передней двери в сборе в раму наружной ручки передней двери.

Вставьте заднюю часть наружной ручки передней двери в сборе в раму наружной ручки передней двери, затем сдвиньте наружную ручку передней двери в сборе в направлении передней части автомобиля и установите ее.

Для моделей с интеллектуальной системой посадки и запуска:

1. Подсоедините разъем.


2. Введите в зацепление 2 захвата.


Установите крышку наружной ручки передней двери на цилиндр замка в сборе и введите в зацепление захват и 2 направляющих, как показано на рисунке.

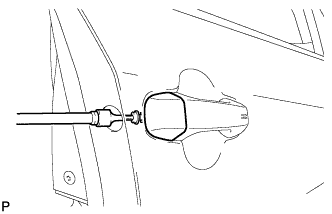

Установите крышку наружной ручки передней двери и закрепите ее винтом с помощью торцевого ключа "TORX" (T30).

Момент затяжки:

4,0 N*m{41 kgf*cm, 35 in.*lbf}

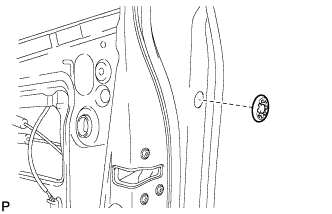

Вставьте пробку отверстия.

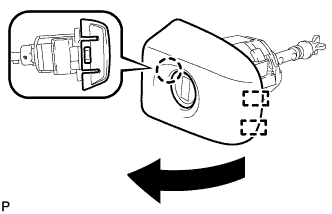

Установите крышку наружной ручки передней двери с цилиндром замка передней двери в сборе и закрепите его винтом с помощью торцевого ключа "TORX" T30.

Момент затяжки:

4,0 N*m{41 kgf*cm, 35 in.*lbf}

Вставьте пробку отверстия.

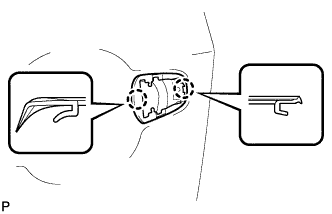

Введите в зацепление направляющую, как показано на рисунке.

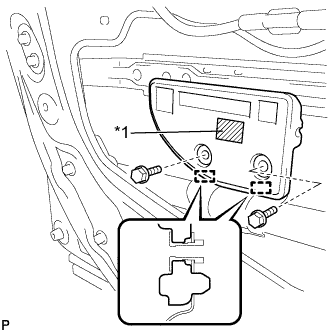

Установите переднюю нижнюю раму задней двери и закрепите ее 2 болтами.

Введите в зацепление направляющую, как показано на рисунке.

Установите переднюю нижнюю раму передней двери и закрепите ее 2 болтами.

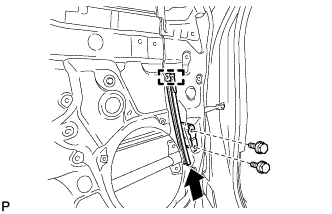

Установите направляющую стекла передней двери.

Очистите панель передней двери в сборе.

Введите в зацепление 2 направляющие.

Закрепите 2 болтами новую жесткую подкладку передней двери № 2.

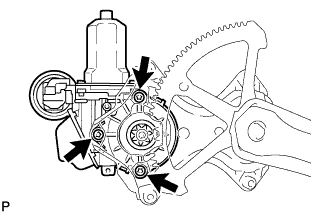

Установите электродвигатель стеклоподъемника передней двери в сборе и закрепите его 3 винтами с помощью торцевого ключа "TORX" (T25).

Момент затяжки:

5,4 N*m{55 kgf*cm, 48 in.*lbf}

УКАЗАНИЕ:

В новом механизме стеклоподъемника передней двери применяются самонарезающие винты для нарезания резьбы в новых установочных отверстиях.

Нанесите на рабочие поверхности трения стеклоподъемника передней двери в сборе универсальную консистентную смазку.

Заверните болт временного крепления в стеклоподъемник передней двери в сборе.

Временно установите стеклоподъемник передней двери в сборе.

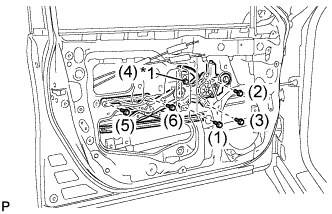

Заверните болт временного крепления и 5 болтов, чтобы установить стеклоподъемник передней двери.

УКАЗАНИЕ:

Затягивайте болты в порядке, указанном на рисунке.

Момент затяжки:

8,0 N*m{82 kgf*cm, 71 in.*lbf}

Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

Подсоедините главный переключатель сети мультиплексной связи в сборе и сместите стекло передней двери таким образом, чтобы показались болты стекла двери.

Отсоедините провод от отрицательного вывода (-) аккумуляторной батареи.

ПРИМЕЧАНИЕ:

После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).

Отсоедините главный переключатель сети мультиплексной связи.

Вставьте стекло передней двери в сборе в панель передней двери вдоль направляющей стекла передней двери в соответствии со стрелками и в порядке, показанном на рисунке.

Закрепите стекло передней двери в сборе 2 болтами.

Момент затяжки:

8,0 N*m{82 kgf*cm, 71 in.*lbf}

Установите уплотнительную шайбу.

Наклейте новую бутиловую ленту на панель передней двери.

Проденьте трос дистанционного управления замком передней двери в сборе и внутренний трос замка передней двери в сборе через новую крышку технологического отверстия передней двери.

Закрепите крышку технологического отверстия передней двери, используя контрольные точки на панели передней двери.

ПРИМЕЧАНИЕ:

Надежно закрепите крышку технологического отверстия передней двери, не допуская образования складок и пузырьков воздуха.

Введите в зацепление 4 зажима.

Подсоедините все разъемы.

Введите в зацепление захват, чтобы предварительно закрепить наружное зеркало заднего вида в сборе.

Установите наружное зеркало заднего вида в сборе, закрепите его 3 болтами.

Момент затяжки:

11 N*m{107 kgf*cm, 8 ft.*lbf}

Подсоедините разъем.

Введите в зацепление 2 захвата на кузове автомобиля, чтобы предварительно закрепить передний динамик № 1 в сборе.

Закрепите передний динамик № 1 в сборе 4 винтами.

ПРИМЕЧАНИЕ:

Не прикасайтесь к диффузору динамика.

УКАЗАНИЕ:

Затягивайте винты в порядке, указанном на рисунке.

Подсоедините разъем.

Установите внутренний уплотнитель стекла передней двери.

Установите лампу подсветки внутренней ручки передней двери в сборе и введите в зацепление захват и 3 зажима.

Установите внутреннюю ручку передней двери в сборе на панель облицовки передней двери в сборе и закрепите 2 захватами и направляющей.

Подсоедините трос дистанционного управления замком передней двери в сборе и внутренний трос замка передней двери в сборе.

Подсоедините разъем.

Закрепите панель облицовки передней двери в сборе с помощью 4 захватов и базового выступа, как показано на рисунке.

Установите панель облицовки передней двери в сборе и введите в зацепление 10 фиксаторов.

Вверните 3 винта.

Если нанесена защитная лента, снимите ее.

Подсоедините разъем.

Установите лампу освещения дверного проема в сборе и введите в зацепление захват.

Введите в зацепление 2 направляющих, 3 фиксатора и 7 захватов и установите подлокотник передней двери в сборе.

Подсоедините все разъемы.

Установите главный переключатель сети мультиплексной связи с опорной панелью подлокотника передней двери и закрепите его 4 направляющими, 2 фиксаторами и 5 захватами.

Подсоедините разъем.

Установите переключатель электрического стеклоподъемника в сборе с опорной панелью подлокотника передней двери и закрепите 4 направляющими, 2 фиксаторами и 5 захватами.

Введите в зацепление 3 фиксатора, чтобы закрепить облицовку кронштейна нижней рамы передней двери.

Введите в зацепление 3 захвата, чтобы закрепить оправу внутренней ручки передней двери.
