СИСТЕМА ОСВЕЩЕНИЯ - Цепь переключателя ближнего/дальнего света фар


ОПИСАНИЕ

Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) получает следующие данные о состоянии переключателей:
  1. Положение переключателя освещения OFF (ВЫКЛ), TAIL, HEAD или AUTO
  2. Положение переключателя света фар HIGH, LOW или HIGH FLASH (PASS)
  3. Положение переключателя передних противотуманных фар ON (ВКЛ) или OFF (ВЫКЛ)
  4. Положение переключателя задних противотуманных фонарей ON (ВКЛ) или OFF (ВЫКЛ)

СХЕМА СОЕДИНЕНИЙ

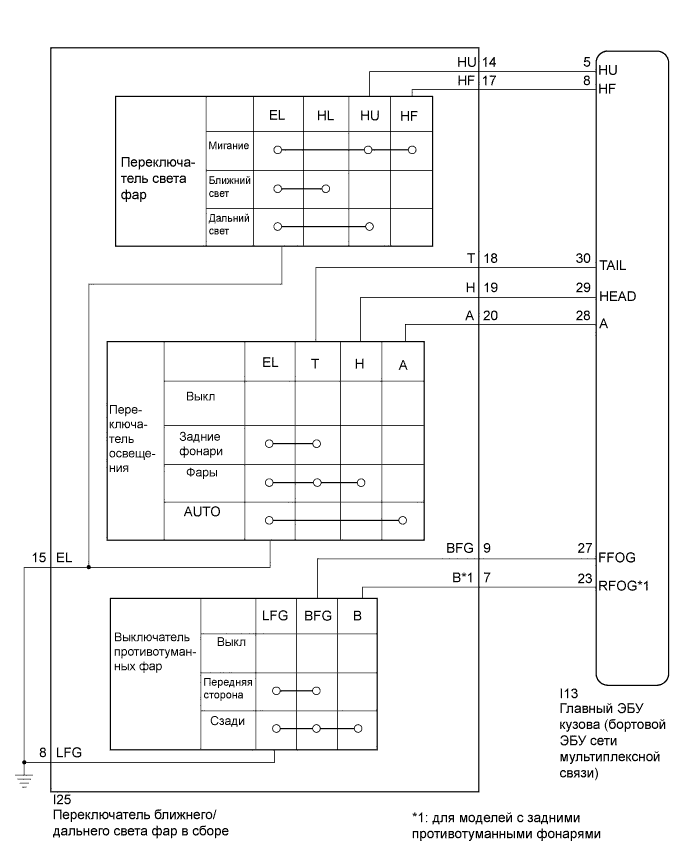

Для моделей с левосторонним рулевым управлением

Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения.Система освещения цепь переключателя ближнего/дальнего света фар

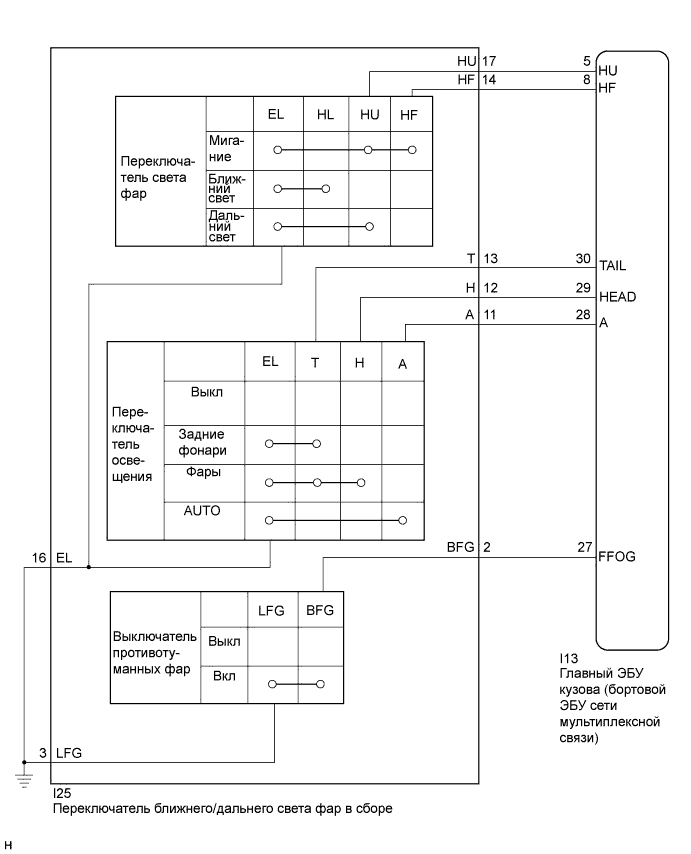

Для моделей с правосторонним рулевым управлением

Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения.Система освещения цепь переключателя ближнего/дальнего света фар


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Установите замок зажигания в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Body / Main Body / Data List.

  1. Снимите показания портативного диагностического прибора.

    Main Body (Кузов)
    Информация на дисплее прибора
    		Измеряемая величина / диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    Dimmer SW
    		Сигнал положения HIGH переключателя света фар / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель света фар в положении HIGH или HIGH FLASH
    OFF (ВЫКЛ): Переключатель света фар в положении LOW
    		-
    Passing Light SW
    		Сигнал положения HIGH FLASH (PASS) переключателя света фар / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель света фар в положении HIGH FLASH
    OFF (ВЫКЛ): Переключатель света фар не в положении HIGH FLASH
    		-
    Rear Fog Light SW
    		Сигнал переключателя задних противотуманных фонарей / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель задних противотуманных фонарей включен
    OFF (ВЫКЛ): Переключатель задних противотуманных фонарей выключен
    		-
    Front Fog Light SW
    		Сигнал переключателя передних противотуманных фар / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель передних противотуманных фар включен
    OFF (ВЫКЛ): Переключатель передних противотуманных фар выключен
    		-
    Auto Light SW
    		Сигнал положения AUTO переключателя освещения / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): Переключатель освещения в положении AUTO
    OFF (ВЫКЛ): Переключатель освещения не в положении AUTO
    		-
    Head Light SW (Head)
    		Сигнал положения HEAD переключателя освещения / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель освещения в положении HEAD
    OFF (ВЫКЛ): переключатель освещения не в положении HEAD
    		-
    Head Light SW (Tail)
    		Сигнал положения TAIL переключателя освещения / ON (ВКЛ) или OFF (ВЫКЛ)
    		ON (ВКЛ): переключатель освещения в положении TAIL или HEAD
    OFF (ВЫКЛ): переключатель освещения не находится в положении TAIL или HEAD
    		-
    OK:
    Отображаются нормальные состояния, указанные выше.


NG
Перейдите к шагу 2
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

2.ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ
УКАЗАНИЕ:
Проверьте устройства, параметры которых не изменяются при контроле в режиме Data List.

  1. Снимите переключатель света фар в сборе (Нажмите здесь).



  1. Для моделей с левосторонним рулевым управлением:



      Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения.Система освещения цепь переключателя ближнего/дальнего света фар

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Переключатель освещения
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      15 (EL) - 18 (T)
      		Переключатель освещения выключен
      		10 кОм или более
      18 (T) - 20 (A)
      		Переключатель освещения выключен
      		10 кОм или более
      20 (A) - 19 (H)
      		Переключатель освещения выключен
      		10 кОм или более
      15 (EL) - 18 (T)
      		Переключатель освещения в положении TAIL
      		Менее 1 Ом
      15 (EL) - 18 (T)
      		Переключатель освещения в положении HEAD
      		Менее 1 Ом
      18 (T) - 19 (H)
      		Переключатель освещения в положении HEAD
      		Менее 1 Ом
      15 (EL) - 20 (A)
      		Переключатель освещения в положении AUTO
      		Менее 1 Ом
      Переключатель света фар
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      14 (HU) - 15 (EL)
      		Переключатель света фар в положении LOW
      		10 кОм или более
      14 (HU) - 15 (EL)
      		Переключатель света фар в положении HIGH
      		Менее 1 Ом
      15 (EL) - 17 (HF)
      		Переключатель света фар в положении HIGH FLASH
      		Менее 1 Ом
      Переключатель передних противотуманных фар
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      8 (LFG) - 9 (BFG)
      		Переключатель противотуманных фар выключен
      		10 кОм или более
      8 (LFG) - 9 (BFG)
      		Переключатель противотуманных фар включен
      		Менее 1 Ом
      Переключатель задних противотуманных фонарей*1
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      7 (B) - 8 (LFG)
      		Переключатель задних противотуманных фонарей выключен
      		10 кОм или более
      7 (B) - 8 (LFG)
      		Переключатель задних противотуманных фонарей включен
      		Менее 1 Ом
      *1: для моделей с задними противотуманными фонарями

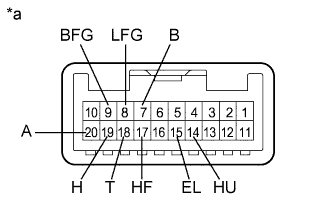

      Обозначения на рисунке
      *a
      		Устройство с неподсоединенным жгутом проводов
      (переключатель света фар в сборе)


  1. Для моделей с правосторонним рулевым управлением:



      Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения.Система освещения цепь переключателя ближнего/дальнего света фар

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Переключатель освещения
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      16 (EL) - 13 (T)
      		Переключатель освещения выключен
      		10 кОм или более
      13 (T) - 11 (A)
      		Переключатель освещения выключен
      		10 кОм или более
      11 (A) - 12 (H)
      		Переключатель освещения выключен
      		10 кОм или более
      16 (EL) - 13 (T)
      		Переключатель освещения в положении TAIL
      		Менее 1 Ом
      16 (EL) - 13 (T)
      		Переключатель освещения в положении HEAD
      		Менее 1 Ом
      13 (T) - 12 (H)
      		Переключатель освещения в положении HEAD
      		Менее 1 Ом
      16 (EL) - 11 (A)
      		Переключатель освещения в положении AUTO
      		Менее 1 Ом
      Переключатель света фар
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      17 (HU) - 16 (EL)
      		Переключатель света фар в положении LOW
      		10 кОм или более
      17 (HU) - 16 (EL)
      		Переключатель света фар в положении HIGH
      		Менее 1 Ом
      16 (EL) - 14 (HF)
      		Переключатель света фар в положении HIGH FLASH
      		Менее 1 Ом
      Переключатель передних противотуманных фар
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      3 (LFG) - 2 (BFG)
      		Переключатель противотуманных фар выключен
      		10 кОм или более
      3 (LFG) - 2 (BFG)
      		Переключатель противотуманных фар включен
      		Менее 1 Ом

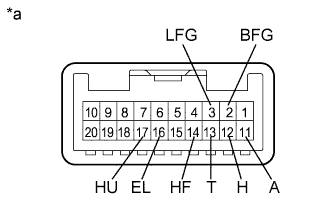

      Обозначения на рисунке
      *a
      		Устройство с неподсоединенным жгутом проводов
      (переключатель света фар в сборе)


NG
ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ (Нажмите здесь)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА – ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ)

  1. Отсоедините разъем I13 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

  1. Для моделей с левосторонним рулевым управлением:

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Условие
      		Заданные условия
      I25-9 (BFG) - I13-27 (FFOG)
      		Всегда
      		Менее 1 Ом
      I25-7 (B) - I13-23 (RFOG)*1
      		Всегда
      		Менее 1 Ом
      I25-14 (HU) - I13-5 (HU)
      		Всегда
      		Менее 1 Ом
      I25-17 (HF) - I13-8 (HF)
      		Всегда
      		Менее 1 Ом
      I25-18 (T) - I13-30 (TAIL)
      		Всегда
      		Менее 1 Ом
      I25-19 (H) - I13-29 (HEAD)
      		Всегда
      		Менее 1 Ом
      I25-20 (A) - I13-28 (A)
      		Всегда
      		Менее 1 Ом
      I25-9 (BFG) - масса
      		Всегда
      		10 кОм или более
      I25-7 (B)*1 - масса
      		Всегда
      		10 кОм или более
      I25-14 (HU) - масса
      		Всегда
      		10 кОм или более
      I25-17 (HF) - масса
      		Всегда
      		10 кОм или более
      I25-18 (T) - масса
      		Всегда
      		10 кОм или более
      I25-19 (H) - масса
      		Всегда
      		10 кОм или более
      I25-20 (A) - масса
      		Всегда
      		10 кОм или более
      I25-15 (EL) - масса
      		Всегда
      		Менее 1 Ом
      I25-8 (LFG) - масса
      		Всегда
      		Менее 1 Ом
      1. *1: для моделей с задними противотуманными фонарями

  1. Для моделей с правосторонним рулевым управлением:

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Условие
      		Заданные условия
      I25-2 (BFG) - I13-27 (FFOG)
      		Всегда
      		Менее 1 Ом
      I25-17 (HU) - I13-5 (HU)
      		Всегда
      		Менее 1 Ом
      I25-14 (HF) - I13-8 (HF)
      		Всегда
      		Менее 1 Ом
      I25-13 (T) - I13-30 (TAIL)
      		Всегда
      		Менее 1 Ом
      I25-12 (H) - I13-29 (HEAD)
      		Всегда
      		Менее 1 Ом
      I25-11 (A) - I13-28 (A)
      		Всегда
      		Менее 1 Ом
      I25-2 (BFG) - масса
      		Всегда
      		10 кОм или более
      I25-17 (HU) - масса
      		Всегда
      		10 кОм или более
      I25-14 (HF) - масса
      		Всегда
      		10 кОм или более
      I25-13 (T) - масса
      		Всегда
      		10 кОм или более
      I25-12 (H) - масса
      		Всегда
      		10 кОм или более
      I25-11 (A) - масса
      		Всегда
      		10 кОм или более
      I25-16 (EL) - масса
      		Всегда
      		Менее 1 Ом
      I25-3 (LFG) - масса
      		Всегда
      		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) (Нажмите здесь)
