Аудиовизуальная система (для моделей с радиоприемником с дисплеем) цепь выключателя стояночного тормоза. Camry ASV50
ОПИСАНИЕ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ СОСТОЯНИЯ ТОРМОЗНОЙ СИСТЕМЫ
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ – ПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ)
АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником с дисплеем) - Цепь выключателя стояночного тормоза |
ОПИСАНИЕ
Эта цепь соединяет выключатель стояночного тормоза в сборе и приемник с дисплеем в сборе.

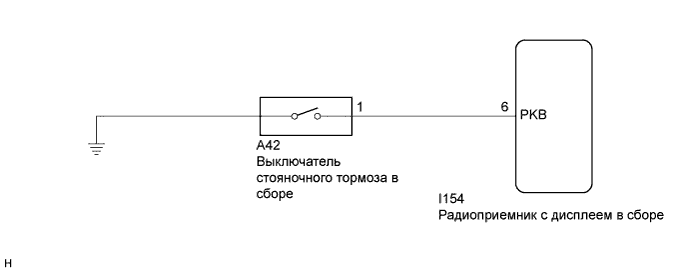

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ СОСТОЯНИЯ ТОРМОЗНОЙ СИСТЕМЫ |
Убедитесь, что контрольная лампа состояния тормозной системы включается при нажатии педали стояночного тормоза и гаснет при отпускании.
- OK:
- Контрольная лампа состояния тормозной системы работает, как указано выше.
| | СМ РАЗДЕЛ "СИСТЕМЫ УПРАВЛЕНИЯ ТОРМОЗАМИ / ДИНАМИКОЙ АВТОМОБИЛЯ" (Нажмите здесь) |
|
|
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ – ПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ) |
Отсоедините разъем радиоприемника с дисплеем в сборе.
Отсоедините разъем выключателя стояночного тормоза в сборе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
I154-6 (PKB) - A42-1
| Всегда
| Менее 1 Ом
|
I154-6 (PKB) - масса
| Всегда
| 10 кОм или более
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь) |
|
