СИСТЕМА НАВИГАЦИИ - Цепь выключателя стояночного тормоза


ОПИСАНИЕ

Данная цепь служит для передачи сигнала выключателя стояночного тормоза в ЭБУ системы навигации.

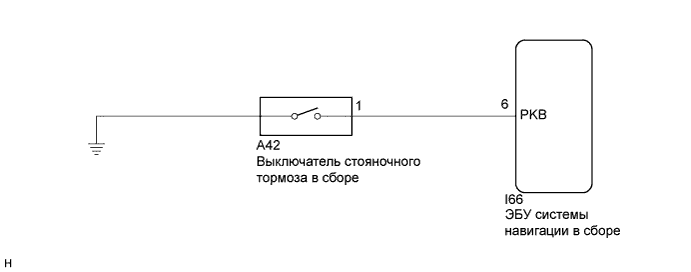

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Дисплей Системы Навигации Мультиинформационный Дисплей.Система Навигации.Система навигации цепь выключателя стояночного тормоза


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ СОСТОЯНИЯ ТОРМОЗНОЙ СИСТЕМЫ

  1. Убедитесь, что контрольная лампа состояния тормозной системы включается при нажатии педали стояночного тормоза и гаснет при отпускании.

    OK:
    Контрольная лампа состояния тормозной системы работает, как указано выше.


NG
СМ РАЗДЕЛ "СИСТЕМЫ УПРАВЛЕНИЯ ТОРМОЗАМИ / ДИНАМИКОЙ АВТОМОБИЛЯ" (Нажмите здесь)
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА - ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ)

  1. Отсоедините разъем ЭБУ системы навигации в сборе.

  1. Отсоедините разъем выключателя стояночного тормоза в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I66-6 (PKB) - A42-1
    		Всегда
    		Менее 1 Ом
    I66-6 (PKB) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
