Задний стабилизатор поперечной устойчивости установка. Camry ASV50

Подвеска. Camry ASV50 GSV50 ACV51
Задняя Подвеска. Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ ВТУЛКУ ЗАДНЕГО СТАБИЛИЗАТОРА

  2. УСТАНОВИТЕ КРОНШТЕЙН № 1 ЗАДНЕГО СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

  3. УСТАНОВИТЕ ЗАДНИЙ СТАБИЛИЗАТОР

  4. УСТАНОВИТЕ ЛЕВУЮ СТОЙКУ ЗАДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

  5. УСТАНОВИТЕ ПРАВУЮ СТОЙКУ ЗАДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

  6. УСТАНОВИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 2

  7. УСТАНОВИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 1

  8. УСТАНОВИТЕ ЗАДНИЕ КОЛЕСА

Задний Стабилизатор Поперечной Устойчивости -- Установка



1. УСТАНОВИТЕ ВТУЛКУ ЗАДНЕГО СТАБИЛИЗАТОРА


    Camry ASV50 GSV50 ACV51.Задняя Подвеска.Система Задней Подвески.Задний стабилизатор поперечной устойчивости установка

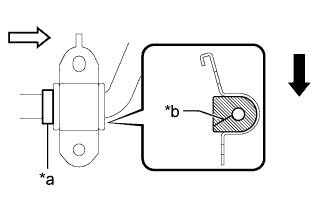

  1. Установите 2 втулки заднего стабилизатора снаружи стопорного кольца на штанге заднего стабилизатора, как показано на рисунке.

    Обозначения на рисунке
    *a
    		Стопорное кольцо
    *b
    		Вырез
    Camry ASV50 GSV50 ACV51
    		Задняя сторона автомобиля
    Camry ASV50 GSV50 ACV51
    		Наружная сторона автомобиля
    ПРИМЕЧАНИЕ:
    Устанавливайте втулку заднего стабилизатора так, чтобы вырезы были обращены назад.


2. УСТАНОВИТЕ КРОНШТЕЙН № 1 ЗАДНЕГО СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

  1. Установите 2 кронштейна № 1 заднего стабилизатора поперечной устойчивости.



3. УСТАНОВИТЕ ЗАДНИЙ СТАБИЛИЗАТОР


    Camry ASV50 GSV50 ACV51

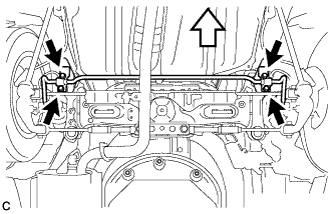

  1. Закрепите задний стабилизатор поперечной устойчивости 4 болтами.

    Обозначения на рисунке
    Camry ASV50 GSV50 ACV51
    		Болт
    Camry ASV50 GSV50 ACV51
    		Передняя сторона автомобиля
    Момент затяжки:
    31 N*m{316 kgf*cm, 23 ft.*lbf}


4. УСТАНОВИТЕ ЛЕВУЮ СТОЙКУ ЗАДНЕГО СТАБИЛИЗАТОРА В СБОРЕ

  1. Установите стойку левого заднего стабилизатора в задний амортизатор и зафиксируйте ее гайкой.

    Момент затяжки:
    39 N*m{400 kgf*cm, 29 ft.*lbf}
    Если шаровой шарнир поворачивается вместе с гайкой, зафиксируйте шпильку с помощью шестигранного ключа.

  1. Установите левую стойку заднего стабилизатора в сборе на задний стабилизатор поперечной устойчивости, закрепив ее гайкой.

    Момент затяжки:
    39 N*m{400 kgf*cm, 29 ft.*lbf}
    Если шаровой шарнир поворачивается вместе с гайкой, зафиксируйте шпильку с помощью шестигранного ключа.


5. УСТАНОВИТЕ ПРАВУЮ СТОЙКУ ЗАДНЕГО СТАБИЛИЗАТОРА В СБОРЕ
УКАЗАНИЕ:
Выполните такую же процедуру, что и для левой стороны.


6. УСТАНОВИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 2

  1. Установите подкузовную панель пола № 2 и закрепите ее 6 гайками.

    УКАЗАНИЕ:
    6 гаек присоединены к подкузовной панели пола № 2.
    Момент затяжки:
    4,0 N*m{41 kgf*cm, 35 in.*lbf}

  1. Установите 2 фиксатора.



7. УСТАНОВИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 1

  1. Установите подкузовную панель пола № 1 и закрепите ее 5 гайками и 2 фиксаторами.

    УКАЗАНИЕ:
    5 гаек и 2 фиксатора присоединены к подкузовной панели пола № 1.
    Момент затяжки:
    Гайка:
    4,0 N*m{41 kgf*cm, 35 in.*lbf}


8. УСТАНОВИТЕ ЗАДНИЕ КОЛЕСА
Момент затяжки:
103 N*m{1049 kgf*cm, 76 ft.*lbf}
