Задний раскос снятие. Camry ASV50
СНИМИТЕ ЗАДНЕЕ КОЛЕСО
СНИМИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 2
СНИМИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 1 (для правой стороны)
ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ
СНИМИТЕ ЗАДНИЙ РАСКОС В СБОРЕ
- УКАЗАНИЕ:
- Порядок выполнения работ одинаков для правой и левой стороны.
- Ниже рассмотрен порядок выполнения работ для левой стороны.
| 2. СНИМИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 2 |
Снимите 2 фиксатора.
Обозначения на рисунке
| Гайка (присоединена к подкузовной панели)
|
Освободите 6 гаек и снимите подкузовную панель пола № 2.
- УКАЗАНИЕ:
- 6 гаек останутся присоединенными к подкузовной панели пола № 2.
| 3. СНИМИТЕ ПОДКУЗОВНУЮ ПАНЕЛЬ ПОЛА № 1 (для правой стороны) |
Освободите 5 гаек и 2 фиксатора и снимите подкузовную панель пола № 1.
Обозначения на рисунке
| Гайка (присоединена к подкузовной панели)
|
- УКАЗАНИЕ:
- Поверните фиксаторы, чтобы вывести их из зацепления. 5 гаек и 2 фиксатора останутся присоединенными к подкузовной панели пола № 1.
| 4. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ |

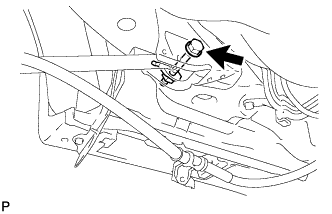

Выверните болт и отсоедините трос привода стояночного тормоза № 3 в сборе от автомобиля.
| 5. СНИМИТЕ ЗАДНИЙ РАСКОС В СБОРЕ |

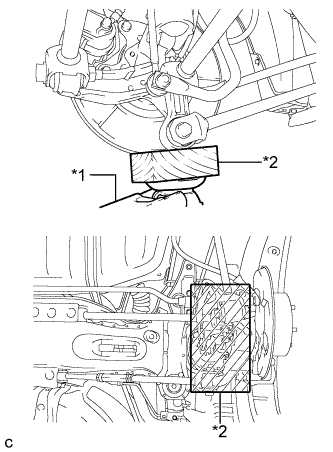

Поддомкратьте кулак задней подвески в сборе, используя домкрат и деревянный брусок.
Обозначения на рисунке*1
| Домкрат
|
*2
| Деревянный брусок
|

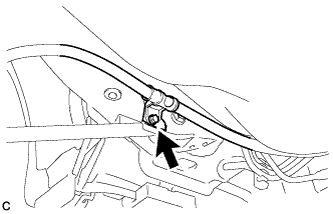

Выверните болт, отверните гайку и отсоедините задний раскос в сборе (с передней стороны).
- ПРИМЕЧАНИЕ:
- При выворачивании болта удерживайте гайку, не давая ей вращаться.
Выверните болт, отверните гайку и снимите задний раскос в сборе с кулака задней подвески в сборе.
- ПРИМЕЧАНИЕ:
- При выворачивании болта удерживайте гайку, не давая ей вращаться.
