Задний раскос установка. Camry ASV50

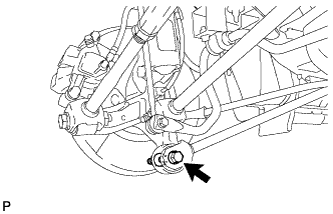

Временно закрепите задний раскос в сборе (с задней стороны) с помощью болта и гайки.

ПРИМЕЧАНИЕ:

При временном затягивании болта удерживайте гайку, не давая ей вращаться.

УКАЗАНИЕ:

Вставьте болт с внутренней стороны автомобиля.

Поддомкратьте кулак задней подвески в сборе, используя домкрат и деревянный брусок.

Закрепите задний раскос (с передней стороны) болтом и гайкой.

ПРИМЕЧАНИЕ:

При временном затягивании болта удерживайте гайку, не давая ей вращаться

Поддомкратьте кулак задней подвески в сборе, поместив под него деревянный брусок во избежание повреждений. Нагрузите подвеску таким образом, чтобы установленный болт рычага задней подвески № 1 (с внутренней стороны) располагался на одном уровне с центром ступицы заднего колеса.

ПРЕДОСТЕРЕЖЕНИЕ:

Никогда не поднимайте кулак задней подвески в сборе слишком высоко, иначе автомобиль может опрокинуться.

ПРИМЕЧАНИЕ:

1. Поддомкрачивание кулака задней подвески в сборе должно производиться медленно.

2. При выполнении этой операции автомобиль должен находиться как можно ниже.


Окончательно затяните болт (с задней стороны).

Момент затяжки:

80 N*m{816 kgf*cm, 59 ft.*lbf}

ПРИМЕЧАНИЕ:

При полном затягивании болта удерживайте гайку, не давая ей вращаться.

Окончательно затяните болт (с передней стороны).

Момент затяжки:

80 N*m{816 kgf*cm, 59 ft.*lbf}

ПРИМЕЧАНИЕ:

При полном затягивании болта удерживайте гайку, не давая ей вращаться.

Подсоедините трос привода стояночного тормоза № 3 в сборе и закрепите болтом.

Момент затяжки:

6,0 N*m{61 kgf*cm, 53 in.*lbf}

Установите подкузовную панель пола № 2 и закрепите ее 6 гайками.

УКАЗАНИЕ:

6 гаек присоединены к подкузовной панели пола № 2.

Момент затяжки:

4,0 N*m{41 kgf*cm, 35 in.*lbf}

Установите 2 фиксатора.

Установите подкузовную панель пола № 1 и закрепите ее 5 гайками и 2 фиксаторами.

УКАЗАНИЕ:

5 гаек и 2 фиксатора присоединены к подкузовной панели пола № 1.

Момент затяжки:

Гайка:

4,0 N*m{41 kgf*cm, 35 in.*lbf}
