Подвеска. Camry ASV50 GSV50 ACV51
Передняя Подвеска. Camry ASV50 GSV50 ACV51
Передний Стабилизатор Поперечной Устойчивости -- Установка |
| 1. УСТАНОВИТЕ ВТУЛКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 1 |

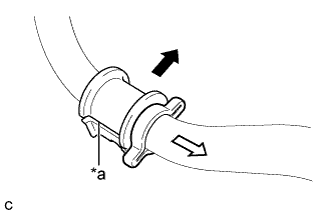

Установите 2 втулки переднего стабилизатора № 1 на передний стабилизатор поперечной устойчивости, как показано на рисунке.
Обозначения на рисунке *a Вырез
Передняя сторона автомобиля
Внутри автомобиля - ПРИМЕЧАНИЕ:
- Втулки переднего стабилизатора № 1 следует устанавливать таким образом, чтобы вырезы были направлены к задней стороне автомобиля.
 |
| 2. УСТАНОВИТЕ ПЕРЕДНИЙ СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ |
Установите передний стабилизатор поперечной устойчивости на переднюю раму в сборе.
| 3. УСТАНОВИТЕ ЛЕВЫЙ КРОНШТЕЙН ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 1 |
Установите левый кронштейн переднего стабилизатора № 1 на переднюю раму в сборе и закрепите его 2 болтами.
- Момент затяжки:
- 27 N*m{275 kgf*cm, 20 ft.*lbf}
| 4. УСТАНОВИТЕ ПРАВЫЙ КРОНШТЕЙН ПЕРЕДНЕГО СТАБИЛИЗАТОРА № 1 |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 5. УСТАНОВИТЕ ЛЕВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ |
Установите левую стойку переднего стабилизатора в сборе на штангу переднего стабилизатора, закрепив ее гайкой.
- Момент затяжки:
- 74 N*m{755 kgf*cm, 55 ft.*lbf}
| 6. УСТАНОВИТЕ ПРАВУЮ СТОЙКУ ПЕРЕДНЕГО СТАБИЛИЗАТОРА В СБОРЕ |
- УКАЗАНИЕ:
- Порядок выполнения работ такой же, как для левой стороны.
| 7. УСТАНОВИТЕ ДВИГАТЕЛЬ В СБОРЕ С ТРАНСМИССИЕЙ В БЛОКЕ С ГЛАВНОЙ ПЕРЕДАЧЕЙ |
для моделей с 2AR-FE: (Нажмите здесь).
Для моделей с 2GR-FE: (Нажмите здесь).
