  1. УТИЛИЗАЦИЯ ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (ЕСЛИ ОН УСТАНОВЛЕН В АВТОМОБИЛЕ)

  2. УТИЛИЗАЦИЯ ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (ЕСЛИ ОН СНЯТ С АВТОМОБИЛЯ)

Передний Ремень С Катушкой И Преднатяжителем В Сборе -- Снятие С Эксплуатации


ПРЕДОСТЕРЕЖЕНИЕ:
Прежде чем привести в действие какое-либо устройство SRS с целью утилизации, внимательно изучите все действующие экологические нормы и правила работы с опасными материалами, и обеспечьте их соблюдение. Эта операция может считаться работой с опасными материалами.
УКАЗАНИЕ:
При сдаче в лом автомобиля, снабженного преднатяжителем ремня безопасности, а также при утилизации ремня безопасности (с преднатяжителем), всегда предварительно приводите в действие преднатяжитель ремня безопасности в соответствии с порядком выполнения работ, описанным ниже. В случае обнаружения какой-либо неисправности в процессе приведения в действие преднатяжителя ремня безопасности обратитесь в отдел технического обслуживания фирмы-дистрибьютора.


1. УТИЛИЗАЦИЯ ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (ЕСЛИ ОН УСТАНОВЛЕН В АВТОМОБИЛЕ)
ПРЕДОСТЕРЕЖЕНИЕ:
  1. При обращении с ремнем безопасности сиденья, преднатяжитель которого был приведен в действие, используйте перчатки и защитные очки.
  2. По завершении работ всегда мойте руки водой.
  3. После приведения в действие преднатяжителя не допускайте попадания на ремень безопасности сиденья воды и прочих жидкостей.
  4. Для приведения в действие преднатяжителя ремня безопасности всегда используйте предписанный SST (инструмент для развертывания подушки безопасности SRS). Все операции следует выполнять в безопасном месте, удаленном от источников электрических помех.
  5. При утилизации ремня безопасности с преднатяжителем никогда не приводите преднатяжитель в действие внутри автомобиля клиента.
ПРИМЕЧАНИЕ:
  1. Запрещается утилизировать ремень безопасности с преднатяжителем, который не был приведен в действие.
  2. Преднатяжитель ремня безопасности при срабатывании издает громкий хлопок, поэтому работы следует проводить на открытом пространстве, чтобы не причинять неудобства жителям окружающих домов.
  3. Операцию приведения в действие преднатяжителя ремня безопасности следует выполнять, находясь расстоянии не менее 10 м (33 футов) от ремня безопасности.
  4. При приведении в действие преднатяжителя ремня безопасности строго соблюдайте приведенный ниже порядок выполнения работ.


    Camry ASV50 GSV50 ACV51.Ремни Безопасности.Система Предупреждения О Непристегнутом Ремне Безопасности.Передний ремень с катушкой и преднатяжителем в сборе снятие с эксплуатации

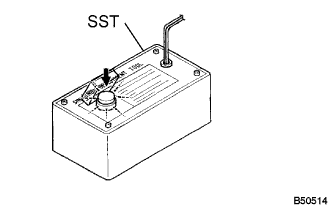

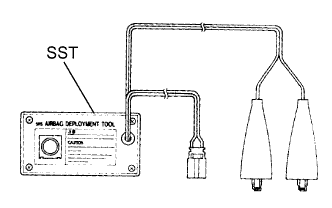

  1. Проверьте работоспособность SST.

    SST
    09082-00700
    ПРЕДОСТЕРЕЖЕНИЕ:
    Для приведения в действие преднатяжителя ремня безопасности всегда используйте предписанный SST.



      Camry ASV50 GSV50 ACV51.Ремни Безопасности.Система Предупреждения О Непристегнутом Ремне Безопасности.Передний ремень с катушкой и преднатяжителем в сборе снятие с эксплуатации

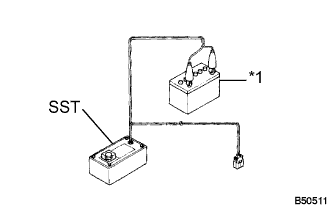

    1. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

      Обозначения на рисунке
      *1
      		Аккумуляторная батарея
      УКАЗАНИЕ:
      На этом этапе не подсоединяйте желтый разъем. Он будет подсоединен к преднатяжителю ремня безопасности на последующем шаге.


      2. Camry ASV50 GSV50 ACV51.Ремни Безопасности.Система Предупреждения О Непристегнутом Ремне Безопасности.Передний ремень с катушкой и преднатяжителем в сборе снятие с эксплуатации

    2. Нажмите на выключатель развертывания SST и удостоверьтесь, что светодиод на выключателе горит.

      ПРЕДОСТЕРЕЖЕНИЕ:
      Если светодиод горит, но выключатель развертывания не нажимался, возможно, SST неисправен. В этом случае эксплуатация неисправного SST запрещена.


  1. Подсоедините разъем преднатяжителя ремней безопасности.

    1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.

    2. Снимите опорную накладку передней двери (Нажмите здесь).

    3. Снимите уплотнитель обшивки проема передней двери (Нажмите здесь).

    4. Снимите опорную накладку задней двери (Нажмите здесь).

    5. Снимите уплотнитель обшивки проема задней двери (Нажмите здесь).

    6. Снимите нижнюю облицовочную накладку средней стойки кузова (Нажмите здесь).



      7. Camry ASV50 GSV50 ACV51.Ремни Безопасности.Система Предупреждения О Непристегнутом Ремне Безопасности.Передний ремень с катушкой и преднатяжителем в сборе снятие с эксплуатации

    7. С помощью отвертки вытяните кнопку фиксации в направлении, показанном стрелкой, чтобы разблокировать замок, и отсоедините разъем преднатяжителя, как показано на рисунке.

      Обозначения на рисунке
      *1
      		Защитная клейкая лента
      УКАЗАНИЕ:
      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    Camry ASV50 GSV50 ACV51.Ремни Безопасности.Система Предупреждения О Непристегнутом Ремне Безопасности.Передний ремень с катушкой и преднатяжителем в сборе снятие с эксплуатации

  1. Подсоедините SST.

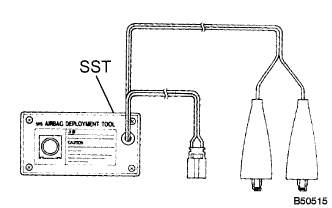

    1. Соедините 2 SST, а затем подключите их к преднатяжителю ремня безопасности.

      SST
      09082-00700
      09082-00770
      ПРИМЕЧАНИЕ:
      Во избежание повреждения жгута проводов и разъема SST не защелкивайте дополнительный замок разъема преднатяжителя.


      2. Camry ASV50 GSV50 ACV51.Ремни Безопасности.Система Предупреждения О Непристегнутом Ремне Безопасности.Передний ремень с катушкой и преднатяжителем в сборе снятие с эксплуатации

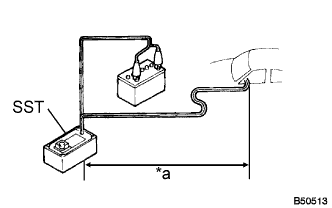

    2. Переместите SST на расстояние не менее 10 м (33 фута) от передней части автомобиля.

      Обозначения на рисунке
      *a
      		10 м или более

    3. Закройте все окна и двери автомобиля.

      ПРИМЕЧАНИЕ:
      Будьте осторожны, чтобы не повредить жгут проводов SST.

  1. Приведите в действие преднатяжитель ремня безопасности.

    1. Убедитесь в том, что внутри автомобиля и в радиусе 10 м (33 футов) от него никого нет.

    2. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

    3. Нажмите на выключатель активации SST, чтобы привести в действие преднатяжитель ремня безопасности.

      УКАЗАНИЕ:
      Преднатяжитель ремня безопасности приводится в действие одновременно с включением светодиода SST.


    Camry ASV50 GSV50 ACV51

  1. Утилизируйте ремень безопасности.

    1. Снимите ремень безопасности и SST.

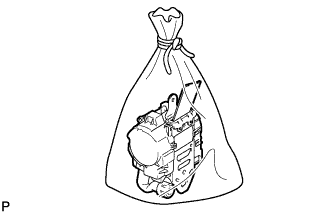

    2. Положите ремень безопасности в полиэтиленовый пакет, надежно завяжите конец и утилизируйте так же, как другие обычные детали.

      ПРЕДОСТЕРЕЖЕНИЕ:
      1. После приведения в действие преднатяжителя ремень безопасности сильно разогревается, и к нему не следует прикасаться по крайней мере в течение 30 мин.
      2. При обращении с ремнем безопасности сиденья, преднатяжитель которого был приведен в действие, используйте перчатки и защитные очки.
      3. По завершении работ всегда мойте руки водой.
      4. После приведения в действие преднатяжителя не допускайте попадания на ремень безопасности сиденья воды и прочих жидкостей.
      УКАЗАНИЕ:
      Перед сдачей автомобиля в лом преднатяжитель ремня безопасности должен быть приведен в действие, в противном случае сдача автомобиля в лом запрещается.


2. УТИЛИЗАЦИЯ ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ (ЕСЛИ ОН СНЯТ С АВТОМОБИЛЯ)
ПРЕДОСТЕРЕЖЕНИЕ:
  1. При обращении с ремнем безопасности сиденья, преднатяжитель которого был приведен в действие, используйте перчатки и защитные очки.
  2. По завершении работ всегда мойте руки водой.
  3. После приведения в действие преднатяжителя не допускайте попадания на ремень безопасности сиденья воды и прочих жидкостей.
  4. Для приведения в действие преднатяжителя ремня безопасности всегда используйте предписанный SST (инструмент для развертывания подушки безопасности SRS). Все операции следует выполнять в безопасном месте, удаленном от источников электрических помех.
  5. При утилизации ремня безопасности с преднатяжителем никогда не приводите преднатяжитель в действие внутри автомобиля клиента.
ПРИМЕЧАНИЕ:
  1. Запрещается утилизировать ремень безопасности с преднатяжителем, который не был приведен в действие.
  2. Преднатяжитель ремня безопасности при срабатывании издает громкий хлопок, поэтому работы следует проводить на открытом пространстве, чтобы не причинять неудобства жителям окружающих домов.
  3. Операцию приведения в действие преднатяжителя ремня безопасности следует выполнять, находясь расстоянии не менее 10 м (33 футов) от ремня безопасности.
  4. При приведении в действие преднатяжителя ремня безопасности строго соблюдайте приведенный ниже порядок выполнения работ.

  1. Снимите ремень безопасности (Нажмите здесь).



    Camry ASV50 GSV50 ACV51.Ремни Безопасности.Система Предупреждения О Непристегнутом Ремне Безопасности.Передний ремень с катушкой и преднатяжителем в сборе снятие с эксплуатации

  1. Смотайте ремень безопасности с помощью устройства вытяжения.

    Обозначения на рисунке
    *a
    		Разрезать
    *b
    		100 мм

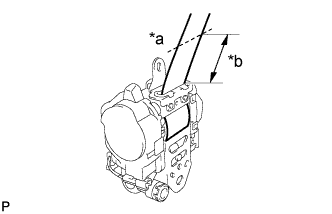

  1. После достаточного сматывания ремня безопасности обрежьте его на расстоянии примерно 100 мм (3,94 дюйма) от устройства вытяжения, как показано на рисунке.

    УКАЗАНИЕ:
    Сопротивление устройства вытяжения увеличивается в соответствии с длиной смотанного ремня безопасности.


    Camry ASV50 GSV50 ACV51.Ремни Безопасности.Система Предупреждения О Непристегнутом Ремне Безопасности.Передний ремень с катушкой и преднатяжителем в сборе снятие с эксплуатации

  1. Проверьте работоспособность SST.

    SST
    09082-00700
    ПРЕДОСТЕРЕЖЕНИЕ:
    Для приведения в действие преднатяжителя ремня безопасности всегда используйте предписанный SST.



      Camry ASV50 GSV50 ACV51.Ремни Безопасности.Система Предупреждения О Непристегнутом Ремне Безопасности.Передний ремень с катушкой и преднатяжителем в сборе снятие с эксплуатации

    1. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

      Обозначения на рисунке
      *a
      		Аккумуляторная батарея
      УКАЗАНИЕ:
      На этом этапе не подсоединяйте желтый разъем. Он будет подсоединен к преднатяжителю ремня безопасности на последующем шаге.


      2. Camry ASV50 GSV50 ACV51.Ремни Безопасности.Система Предупреждения О Непристегнутом Ремне Безопасности.Передний ремень с катушкой и преднатяжителем в сборе снятие с эксплуатации

    2. Нажмите на выключатель развертывания SST и удостоверьтесь, что светодиод на выключателе горит.

      ПРЕДОСТЕРЕЖЕНИЕ:
      Если светодиод горит, но выключатель развертывания не нажимался, возможно, SST неисправен. В этом случае эксплуатация неисправного SST запрещена.


    Camry ASV50 GSV50 ACV51.Ремни Безопасности.Система Предупреждения О Непристегнутом Ремне Безопасности.Передний ремень с катушкой и преднатяжителем в сборе снятие с эксплуатации

  1. Подсоедините SST.

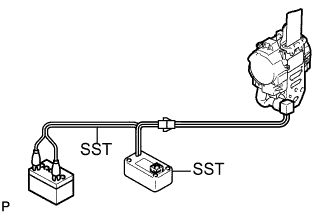

    1. Соедините 2 SST, а затем подключите их к преднатяжителю ремня безопасности.

      SST
      09082-00700
      09082-00770
      ПРИМЕЧАНИЕ:
      Во избежание повреждения жгута проводов и разъема SST не защелкивайте дополнительный замок разъема преднатяжителя.


      2. Camry ASV50 GSV50 ACV51.Ремни Безопасности.Система Предупреждения О Непристегнутом Ремне Безопасности.Передний ремень с катушкой и преднатяжителем в сборе снятие с эксплуатации

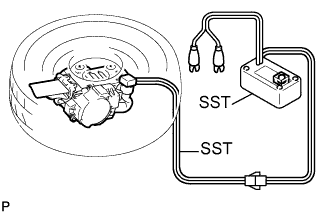

    2. Положите задний ремень с преднатяжителем на землю и накройте его колесом с шиной.

      ПРИМЕЧАНИЕ:
      1. Установите ремень безопасности, как показано на рисунке.
      2. Для утилизации преднатяжителя ремня безопасности используйте изношенную шину с колесом в сборе.

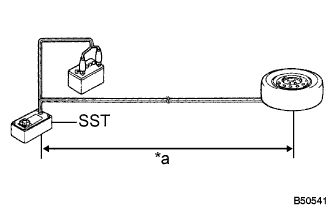

    3. Поместите SST на расстоянии не менее 10 м (33 футов) от колеса и зафиксируйте его.

      ПРИМЕЧАНИЕ:
      Будьте осторожны, чтобы не повредить жгут проводов SST.


    Camry ASV50 GSV50 ACV51.Ремни Безопасности.Система Предупреждения О Непристегнутом Ремне Безопасности.Передний ремень с катушкой и преднатяжителем в сборе снятие с эксплуатации

  1. Приведите в действие преднатяжитель ремня безопасности.

    Обозначения на рисунке
    *a
    		10 м или более

    1. Убедитесь, что в радиусе 10 м (33 футов) от колеса никого нет.

    2. Подсоедините красный зажим SST к положительному (+) выводу аккумуляторной батареи, а черный – к отрицательному (-) выводу.

    3. Нажмите на выключатель активации SST, чтобы привести в действие преднатяжитель ремня безопасности.

      УКАЗАНИЕ:
      Преднатяжитель ремня безопасности приводится в действие одновременно с включением светодиода SST.


    Camry ASV50 GSV50 ACV51

  1. Утилизируйте ремень безопасности.

    1. Снимите колесо и SST.

    2. Положите ремень безопасности в полиэтиленовый пакет, надежно завяжите конец и утилизируйте так же, как другие обычные детали.

      ПРЕДОСТЕРЕЖЕНИЕ:
      1. После приведения в действие преднатяжителя ремень безопасности сильно разогревается, и к нему не следует прикасаться по крайней мере в течение 30 мин.
      2. При обращении с ремнем безопасности сиденья, преднатяжитель которого был приведен в действие, используйте перчатки и защитные очки.
      3. По завершении работ всегда мойте руки водой.
      4. После приведения в действие преднатяжителя не допускайте попадания на ремень безопасности сиденья воды и прочих жидкостей.
