Система Навигации -- Проверка / Сброс Кодов Dtc



ПРОВЕРЬТЕ DTC (С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА)

  1. Подсоедините портативный диагностический прибор к DLC3.

  2. Установите замок зажигания в положение ON (ВКЛ).

  3. Включите портативный диагностический прибор.

  4. Войдите в следующие меню: Body / Navigation System / DTC.

  5. Проверьте коды DTC и запишите их.

  6. Обратитесь к описанию кодов DTC (Нажмите здесь).

    ПРИМЕЧАНИЕ:
    Система навигации выдает коды DTC для следующих систем. Если выводятся какие-либо коды DTC помимо кодов, указанных в таблице диагностических кодов неисправностей для системы навигации, обратитесь к таблицам диагностических кодов неисправностей для соответствующих систем.
    Система
    		Следующий шаг
    Система помощи при парковке
    		Нажмите здесь

УДАЛИТЕ DTC (С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА)

  1. Подсоедините портативный диагностический прибор к DLC3.

  2. Установите замок зажигания в положение ON (ВКЛ).

  3. Включите портативный диагностический прибор.

  4. Войдите в следующие меню: Body / Navigation System / DTC.

  5. Сбросьте коды DTC.


ЗАПУСК РЕЖИМА ДИАГНОСТИКИ
УКАЗАНИЕ:
  1. Экраны на рисунках могут отличаться от экранов, отображаемых в конкретном автомобиле, из-за различия настроек и дополнительного оборудования. В связи с этим, некоторые определенные области не могут быть отображены в точности так, как вы их видите на своем дисплее.
  2. Если система не может войти в режим диагностики, проверьте все устройства шины AVC-LAN и отремонтируйте или замените неисправные детали (Нажмите здесь).
  3. После включения зажигания до запуска режима диагностики убедитесь в том, что карта отображается. В противном случае вы не сможете проверить некоторые параметры.

  1. Запустите двигатель.



    2. Camry ASV50 GSV50 ACV51

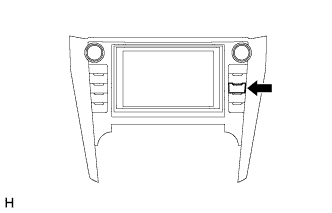

  2. Удерживая выключатель "INFO" нажатым, управляйте переключателем освещения: OFF (ВЫКЛ) → TAIL (задние) → OFF (ВЫКЛ) → TAIL (задние) → OFF (ВЫКЛ) → TAIL (задние) → OFF (ВЫКЛ).

  3. Запускается режим диагностики, и появляется экран "Service Menu" (меню обслуживания). Проверка работы запускается автоматически, результаты отображаются.


ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ


    Camry ASV50 GSV50 ACV51

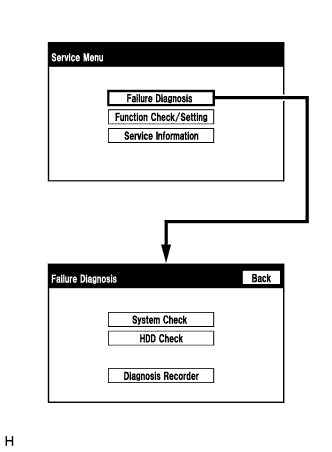

  1. Экран "Failure Diagnosis" появляется при нажатии переключателя "Failure Diagnosis" (диагностика неисправностей) на экране "Service Menu".


ПРОВЕРКА СИСТЕМЫ


    Camry ASV50 GSV50 ACV51

  1. Экран "System Check Mode" появляется при нажатии переключателя "System Check" (проверка системы) на экране "Failure Diagnosis".


ПРОВЕРЬТЕ DTC (С ПОМОЩЬЮ ЭКРАНА РЕЖИМА ПРОВЕРКИ СИСТЕМЫ)
УКАЗАНИЕ:
Если для всех соединенных с помощью AVC-LAN устройств отображается "NCON", либо не отображаются имена всех устройств, проверьте, нет ли короткого замыкания в AVC-LAN или устройствах, подключенных к AVC-LAN. При необходимости отремонтируйте или замените детали (Нажмите здесь).


    Camry ASV50 GSV50 ACV51.Дисплей Системы Навигации Мультиинформационный Дисплей.Система Навигации.Система навигации проверка / сброс кодов dtc

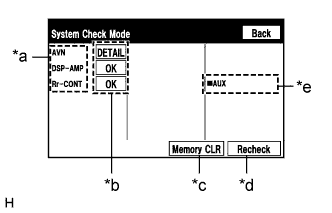

  1. Описание экрана режима проверки системы

    Описание экрана
    Дисплей
    		Описание
    *a: Список имен устройств № 1
    1. В списке имен устройств № 1 указаны некоторые устройства, входящие в состав системы навигации.
    2. Имена устройств из списка № 1 показаны в следующей таблице.
    *b: Результат проверки
    		Отображаются коды результатов для всех устройств.
    *c: Удаление содержимого памяти
    1. Удаляются текущие и прошлые коды DTC и имена зарегистрированных подключенных устройств.
    2. Нажмите и удерживайте выключатель "Memory CLR" (сброс памяти) в течение 3 секунд.
    *d: Повторная проверка
    1. Проверка системы будет выполнена снова после удаления данных из памяти.
    2. Во время проверки системы переключатель "Recheck" (повторная проверка) не активен.
    *e: Список имен устройств № 2
    1. В списке имен устройств № 2 указаны некоторые устройства, входящие в состав системы навигации.
    2. Имена устройств из списка № 2 показаны в следующей таблице.
    *a: Описание списка имен устройств № 1
    Наименование
    		Устройство
    		Метод передачи данных
    AVN
    		Приемник системы навигации в сборе
    		-
    DSP-AMP
    		Компонентный стереоусилитель в сборе
    		Шина передачи данных AVC-LAN
    Rr-CONT
    		Переключатель управления охладителем в сборе
    		Шина передачи данных AVC-LAN
    *b: Описание результатов проверки
    Результат
    		Интерпретация
    		Действие
    OK
    		Устройство не выдает DTC.
    		-
    DETAIL
    		Устройство выдает в ответ DTC.
    		Посмотрите код DTC на экране "Unit Check Mode" (режим проверки устройства).
    NCON
    		Устройство присутствовало ранее, но не реагирует в режиме диагностики.
    		- Проверьте жгут проводов питания устройства.
    - Проверьте цепь AVC-LAN устройства.
    NRES
    		Устройство отвечает в режиме диагностики, но не выдает коды DTC.
    		- Проверьте жгут проводов питания устройства.
    - Проверьте цепь AVC-LAN устройства.
    *e: Описание списка имен устройств № 2
    Наименование
    		Устройство
    		Метод передачи данных
    AUX
    		Переходник стереогнезда № 1 в сборе
    		Жгут электропроводки автомобиля


    2. Camry ASV50 GSV50 ACV51.Дисплей Системы Навигации Мультиинформационный Дисплей.Система Навигации.Система навигации проверка / сброс кодов dtc

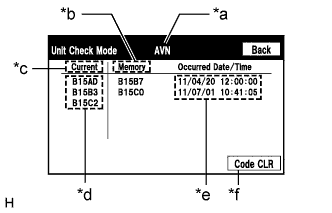

  2. Описание экрана режима проверки устройства

    Описание экрана
    Дисплей
    		Описание
    *a: Device name (наименование устройства)
    		Целевое устройство
    *b: History DTC (архивные DTC)
    		Отображаются результаты диагностики памяти и зарегистрированные коды DTC.
    *c: Current DTC (текущие DTC)
    		При проверке обслуживания отображаются выданные коды DTC.
    *d: DTC
    		DTC (диагностический код неисправности)
    *e: Метка времени
    		Отображаются время и дата архивных кодов DTC. (Год отображается в 2-значном формате.)
    *f: Переключатель сброса результатов диагностики
    		Удерживание данного переключателя нажатым в течение 3 с приводит к удалению данных памяти диагностики для заданного устройства. (Удаляются отображаемые данные и результаты диагностики системы.)
    УКАЗАНИЕ:
    1. Этот экран обновляется один раз в секунду.
    2. Могут отображаться до 6 кодов DTC (архивных и текущих).


    3. Camry ASV50 GSV50 ACV51

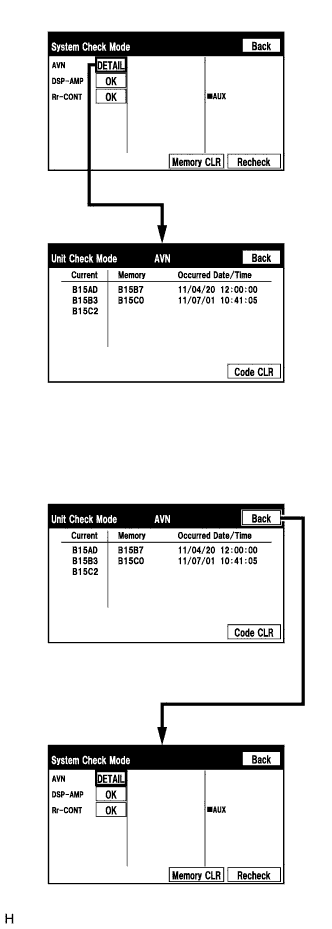

  3. Проверьте результаты проверки системы.

    1. Если отображается результат "DETAIL", нажмите на результат проверки для просмотра результатов на экране "Unit Check Mode" (режим проверки устройства) и запишите их.

      ПРИМЕЧАНИЕ:
      На экране "Unit check mode" (режим проверки устройств) могут отображаться до 6 кодов DTC (из архива и текущих). Поэтому, если отображаются 6 кодов DTC, в первую очередь выполните поиск неисправностей для этих кодов и затем на экране "Unit check mode" (режим проверки устройств) проверьте, отображаются ли другие коды DTC.
      УКАЗАНИЕ:
      1. Если все результаты "OK", это означает, что кодов DTC нет.
      2. Для просмотра результатов проверки другого устройства нажмите кнопку "Back", чтобы вернуться на экран "System Check Mode" (режим проверки системы). Повторите указанную выше операцию, чтобы просмотреть результаты для других устройств.

    2. Обратитесь к описанию кодов DTC (Нажмите здесь).

      ПРИМЕЧАНИЕ:
      Система навигации выдает коды DTC для следующих систем. Если выводятся какие-либо коды DTC помимо кодов, указанных в таблице диагностических кодов неисправностей для системы навигации, обратитесь к таблицам диагностических кодов неисправностей для соответствующих систем.
      Система
      		Следующий шаг
      Система помощи при парковке
      		Нажмите здесь

УДАЛЕНИЕ / ПОВТОРНАЯ ПРОВЕРКА DTC (УДАЛЕНИЕ С ПОМОЩЬЮ ЭКРАНА РЕЖИМА ПРОВЕРКИ СИСТЕМЫ)


    Camry ASV50 GSV50 ACV51

  1. Удалите DTC

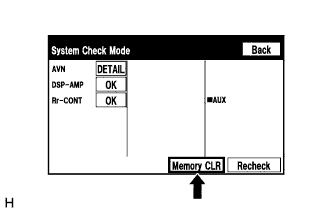

    1. Нажмите и удерживайте выключатель "Memory CLR" (сброс памяти) в течение 3 секунд.

    2. Убедитесь, что результаты проверки удалены.

      УКАЗАНИЕ:
      1. Чтобы удалить DTC для определенного устройства, используйте экран "Unit Check Mode".
      2. При удалении DTC с помощью экрана "Unit Check Mode" нажмите переключатель "Code CLR" на 3 с.


    2. Camry ASV50 GSV50 ACV51

  2. Повторная проверка

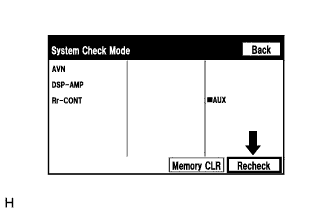

    1. Нажмите кнопку "Recheck".



      2. Camry ASV50 GSV50 ACV51

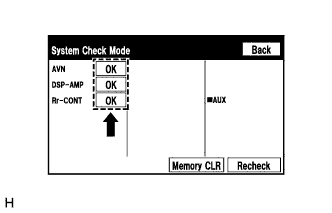

    2. Убедитесь в том, что при выводе результатов проверки для всех диагностических кодов отображается "OK". Если для кода не отображается "OK", произведите поиск и устранение неисправностей еще раз.

      УКАЗАНИЕ:
      Если коды DTC удалены с экрана "Unit Check Mode", нажмите переключатель "Back", чтобы вернуться на экран "System Check Mode", и выполните данную операцию.

ЗАВЕРШЕНИЕ РЕЖИМА ДИАГНОСТИКИ

  1. Выключите зажигание.
