Система навигации описание системы. Camry ASV50

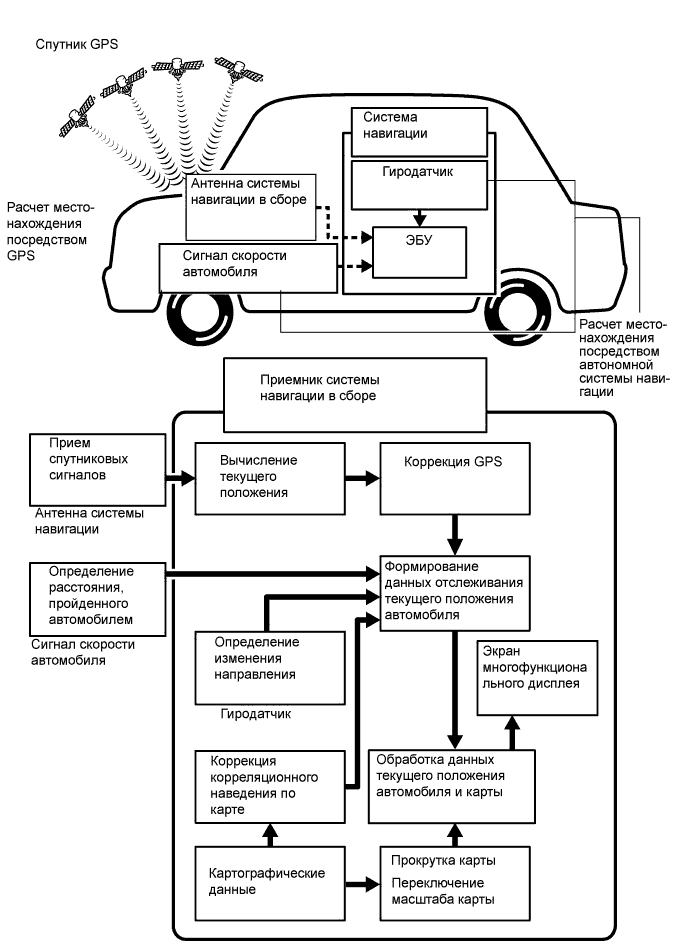

Способы отслеживания положения автомобиля
Крайне важно, чтобы система навигации правильно отслеживала текущее положение автомобиля и отображала его на карте. Существуют 2 способа отслеживания текущего положения автомобиля: автономная (точный расчет траектории) навигация и навигация с помощью GPS* (спутника). Оба способа навигации используются во взаимодействии друг с другом.
*: GPS (глобальная система позиционирования)

УКАЗАНИЕ:

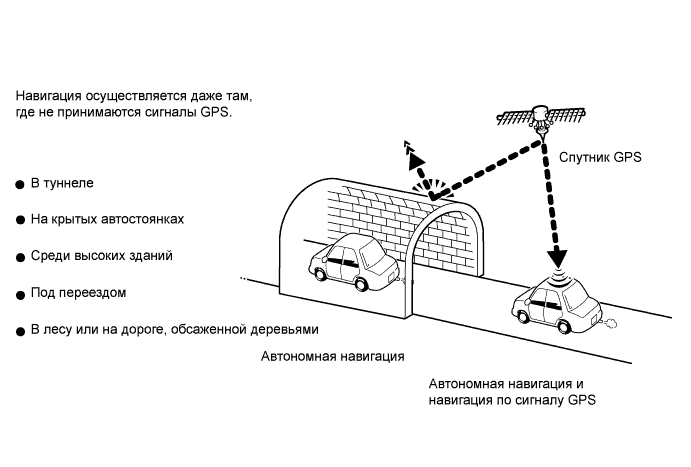

Сочетание автономной системы навигации и системы навигации GPS позволяет отображать положение автомобиля, даже когда автомобиль находится в местах, где сигналы GPS не принимаются. Однако при использовании только автономной навигации точность расчета местоположения может немного ухудшиться.

Автономная навигация
Данный способ определяет относительное положение автомобиля на основании траектории движения, определенной гиродатчиком в приемнике системы навигации, и сигнала скорости автомобиля.

1. Гиродатчик
   Вычисляет направление посредством определения угловой скорости. Он находится в приемнике системы навигации в сборе.


2. Сигнал скорости автомобиля
   Используется для вычисления пройденного расстояния автомобиля.

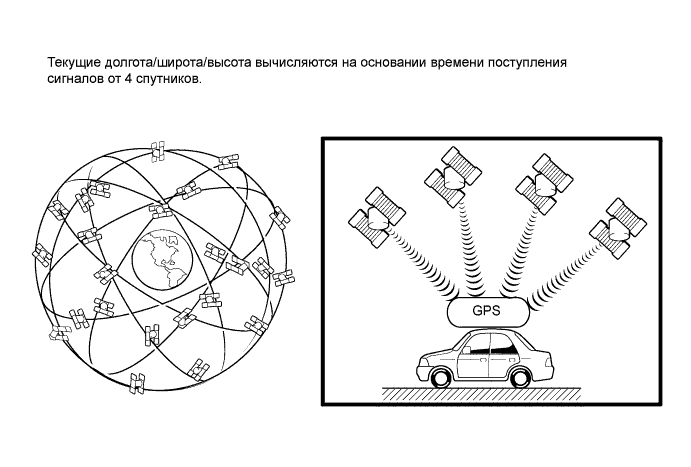

Навигация GPS^* (спутниковая навигация)
Данный способ определяет абсолютное местоположение автомобиля при помощи радиоволн от спутников GPS.
*: спутники GPS были запущены Министерством обороны США в военных целях.

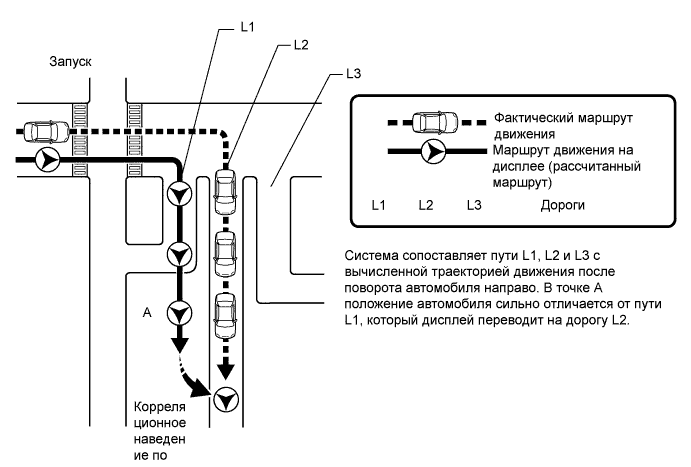

Корреляционное наведение по карте
Текущий маршрут движения вычисляется автономной системой навигации (в соответствии с показаниями гиродатчика и сигналом скорости автомобиля) и системой навигации GPS. После этого данная информация сопоставляется с возможным маршрутом согласно картографическим данным, хранящимся на жестком диске, а затем метка положения автомобиля устанавливается на ближайшую дорогу.

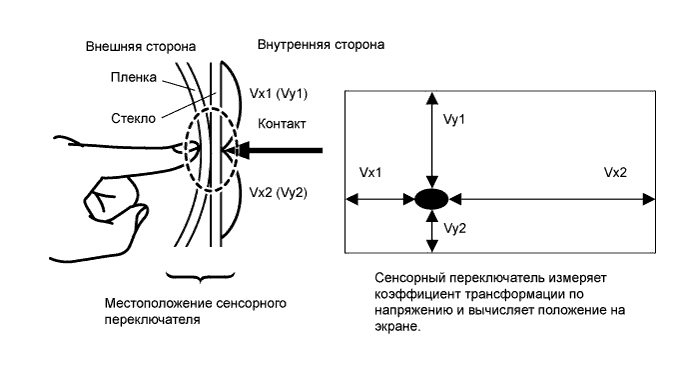

Сенсорный переключатель
Сенсорный переключатель - это сенсорный (интерактивный) переключатель, управляемый посредством касания экрана. При нажатии соответствующей клавиши внешняя пленка прогибается и соприкасается с внутренним стеклом в месте касания. В результате измеряется коэффициент трансформации по напряжению и, таким образом, определяется место касания.

Проигрыватель компакт-дисков использует лазерный датчик для считывания цифровых сигналов, записанных на компакт-диске (CD). Преобразуя цифровые сигналы в аналоговые, он способен воспроизводить музыкальные и другие аудиозаписи.

ПРЕДОСТЕРЕЖЕНИЕ:

Никогда не смотрите прямо на лазерный датчик, поскольку CD-проигрыватель использует невидимый лазерный луч. Эксплуатация проигрывателя должна осуществляться в строгом соответствии с инструкциями.

ПРИМЕЧАНИЕ:

1. Не разбирайте никакую часть проигрывателя компакт-дисков.

2. Не смазывайте проигрыватель компакт-дисков.

3. В проигрыватель компакт-дисков запрещается вставлять любые диски, кроме СD-дисков.


Поддерживаемые форматы компакт-дисков

1. Данный проигрыватель способен воспроизводить только компактные аудиодиски, диски CD-R (компакт-диск с возможностью однократной записи) и диски CD-RW (перезаписываемый компакт-диск) со следующей маркировкой:







Меры предосторожности по работе с дисками

ПРИМЕЧАНИЕ:

1. Компакт-диски, защищенные от копирования, не воспроизводятся.

2. Диски CD-R и CD-RW могут не воспроизводиться при ненадлежащих условиях записи или характеристиках дисков, а также из-за повреждения, загрязнения или порчи дисков в случае оставления их в салоне автомобиля на длительное время.

3. Компакт-диски СD-R и CD-RW с незавершенной сессией записи не воспроизводятся.

4. Не поддерживаются двухслойные диски, на которых на одной из сторон записана информация в формате DVD, а на другой – цифровая звуковая информация в формате CD.

5. Хранить диски необходимо в месте, защищенном от влаги и пыли. Соблюдайте осторожность, чтобы не повредить диски и не оставить на них отпечатки пальцев.

6. Чтобы взять диск, вставьте один палец в отверстие, а другим придерживайте его за край; маркировочная сторона должна быть сверху.

7. Если при нажатии кнопки выброса компакт-диск выбрасывается частично и не выбрасывается полностью в течение длительного промежутка времени, диск может быть поврежден и прийти в негодность.

8. Наличие на дисках клейкой ленты, наклеек, этикеток CD или каких-либо остатков таких этикеток может привести к невозможности извлечения дисков, либо к повреждению проигрывателя.

9. Хранить диски необходимо в месте, защищенном от прямых солнечных лучей (действие прямых солнечных лучей может привести к деформации и негодности диска).

10. Не используйте диски необычной формы, т.к. они могут привести к неисправностям проигрывателя.

11. Никогда не используйте диски с прозрачной или полупрозрачной рабочей поверхностью, поскольку они могут загружаться, извлекаться или воспроизводиться ненадлежащим образом.

12. Используйте только компакт-диски диаметром 4,7 дюйма (12 см).

13. Не используйте компакт-диски диаметром 3 дюйма (8 см), ни с переходником, ни без него.


УКАЗАНИЕ:

1. Когда конденсат оседает на стеклах автомобиля при влажной или холодной погоде, возможно образование конденсата внутри проигрывателя. В таких случаях возможна остановка или пропуск чтения диска во время воспроизведения. Перед использованием проигрывателя проветрите салон автомобиля или создайте условия, при которых снизится уровень влажности в автомобиле.

2. Пропуск чтения диска может происходить при сильной вибрации проигрывателя вследствие движения автомобиля по ухабистой дороге или дороге без покрытия.


Чистка

ПРИМЕЧАНИЕ:

Использовать средства для чистки линз запрещается, т.к. они могут повредить чувствительную часть считывающего устройства проигрывателя.

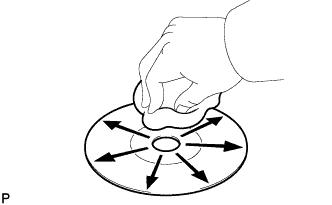

1. Если поверхность диска загрязнена, протрите диск мягкой тканью, например, салфетками для очистки очков с пластмассовыми окулярами, от центра к краю в радиальном направлении.


   ПРИМЕЧАНИЕ:

   1. Сильное нажатие или применение абразивных материалов может привести к появлению царапин на поверхности диска.

   2. Применение каких-либо растворителей, например, спрея для чистки пластинок, антистатического средства, спирта, бензина, разбавителя, или синтетических тканей может привести к повреждению диска, сделав его непригодным для использования.


Поддерживаемый формат файлов MP3

Поддерживаемый формат файлов WMA

Информация о тегах ID3 и WMA

1. Файлы МP3 имеют теги ID3, в которых хранится дополнительная текстовая информация. В них сохраняются названия мелодий и исполнителей.


   УКАЗАНИЕ:

   Данный проигрыватель поддерживает ID3-теги версии ID3 1.0 и 1.1. и ID3 версий 2.2 и 2.3. (Ограничение длины текстового блока соответствует версии тегов ID3 1.0 и 1.1.)

2. Файлы WMA имеют теги WMA, в которых хранится дополнительная текстовая информация. В них сохраняются названия мелодий и исполнителей.


Поддерживаемый формат носителя

1. Для воспроизведения файлов MP3/WMA могут использоваться только диски CD-ROM, CD-R (компакт-диск с возможностью однократной записи) и CD-RW (перезаписываемый компакт-диск).


   ПРИМЕЧАНИЕ:

   1. В отличие от обычных аудиодисков, компакт-диски стандарта СD-R и CD-RW в большей степени подвержены воздействию высокой температуры и влажности. По этой причине воспроизведение некоторых дисков CD-R и CD-RW невозможно.

   2. Диск может не воспроизводиться или может иметь место пропуск чтения диска при наличии отпечатков пальцев или царапин на диске.

   3. Оставление дисков CD-R и CD-RW в салоне на длительное время может повлечь их порчу.

   4. Храните диски CD-R и CD-RW в непрозрачном корпусе.


Поддерживаемый формат носителя

1. Поддерживаемый формат носителя



   Формат компакт-дисков	CD-ROM Mode 1, CD-ROM XA Mode 2 Form 1
   Формат файлов	ISO9660 Level 1 и Level 2 (Joliet, Romeo)

   УКАЗАНИЕ:

   1. Файлы MP3/WMA, записанные в каком-либо формате помимо перечисленных, могут воспроизводиться некорректно, либо имена файлов и папок могут отображаться неправильно.

   2. Данный проигрыватель поддерживает чтение мультисессионных дисков CD-R и CD-RW, на которые были добавлены MP3/WMA-файлы. Однако файлы, записанные во время первой сессии, воспроизводятся.

   3. Не воспроизводятся диски, на которых во время первой сессии были записаны музыкальные записи и данные в формате MP3 или WMA.


2. Стандарты и ограничения



   Ограничение иерархии каталогов	8 уровней
   Ограничение количества символов в имени файла/каталога	32 символа
   Максимальное количество каталогов	192 (включая пустые каталоги, корневые каталоги и каталоги, не содержащие MP3/WMA-файлы)
   Максимальное количество файлов на диске	255 (включая файлы формата, отличного от MP3/WMA)

Имена файлов

1. Распознаются и воспроизводятся как файлы MP3 или WMA только файлы с расширением ".mp3" или ".wma".


2. Файлы MP3 или WMA должны быть сохранены с расширением ".mp3" или ".wma".


   ПРИМЕЧАНИЕ:

   Файлы, записанные не в формате MP3 или WMA, но имеющие расширение ".mp3" или ".wma" могут ошибочно опознаваться как MP3- или WMA-файлы. При этом система будет пытаться воспроизвести их. Это может привести к воспроизведению громкого шума и повреждению динамиков.

"Bluetooth" является зарегистрированной торговой маркой Bluetooth SIG, Inc.

"Bluetooth" является новой технологией беспроводной передачи данных в диапазоне 2,4 ГГц.

УКАЗАНИЕ:

Скорость обмена данными при использовании технологии "Bluetooth" может изменяться в зависимости от наличия препятствий и условий распространения радиоволн между устройствами передачи данных, электромагнитного излучения, чувствительности устройств передачи данных и емкости антенны.

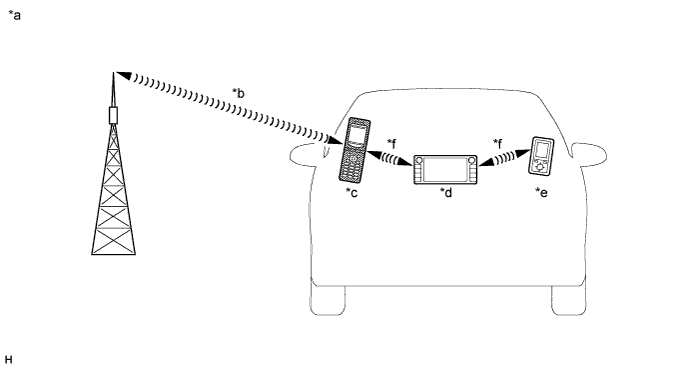

Функция громкой связи

1. Между приемником системы навигации со встроенной системой "Bluetooth" и мобильным телефоном с поддержкой "Bluetooth"*1 может быть установлено беспроводное соединение на основе технологии "Bluetooth". Это позволяет использовать функцию громкой связи телефона, даже когда он находится в кармане или в сумке. Поэтому для подключения мобильного телефона не требуется разъем или кабель.
   *1: некоторые версии мобильных телефонов с поддержкой технологии Bluetooth могут не работать.


2. Совместимые устройства с функцией громкой связи



   Требуемые технические характеристики "Bluetooth"	Версия 1.1 или выше (рекомендуется 2.1+EDR или выше (рекомендуется))
   Поддерживаемые профили	HFP (Hands Free Profile) версии 1.0 или выше (рекомендуется версия не ниже 1.5)*1 OPP (Object Push Profile) версии 1.1 или выше*1 PBAP (Phone Book Access Profile) версии 1.0 или выше*1 MAP (Message Access Profile) версии 1.0 или выше*2 DUN (Dial-Up Networking Profile) версии 1.1 или выше*3
   Максимальное количество устройств громкой связи, которые могут быть зарегистрированы (включая аудиоустройства)	5

   1. *1: Этот профиль необходим при использовании функции громкой связи.

   2. *2: Этот профиль необходим при использовании функции передачи сообщения.

   3. *3: Этот профиль необходим при использовании подключенных сервисных функций.


   УКАЗАНИЕ:

   Оставшийся заряд батареи, отображаемый на приемнике системы навигации в сборе, может отличаться от фактического заряда батареи устройства "Bluetooth".

Функция воспроизведения аудиозаписей с использованием технологии "Bluetooth"

1. Между приемником системы навигации со встроенной системой "Bluetooth" и портативным аудиоплеером с поддержкой "Bluetooth"*2 может быть установлено беспроводное соединение на основе технологии "Bluetooth". Это позволяет прослушивать файлы, сохраненные в портативном аудиоплеере, через динамики автомобиля. Кроме того, непосредственно с приемника системы навигации в сборе можно выполнять такие операции, как начало/остановка воспроизведения.
   *2: Некоторые модели аудиоплееров с поддержкой "Bluetooth" могут оказаться несовместимыми с системой "Bluetooth" автомобиля, либо записанная на них музыка будет воспроизводиться, но возможности управления с использованием приемника системы навигации в сборе окажутся ограниченными.


2. Совместимые аудиоустройства с поддержкой "Bluetooth"



   Требуемые технические характеристики "Bluetooth"	Версия 1.1 или выше (рекомендуется 2.1+EDR или выше (рекомендуется))
   Поддерживаемые профили	A2DP (Advanced Audio Distribution Profile – профиль расширенного распределения аудио) версии 1.0 или выше (совместимо с версией 1,2 или выше (рекомендуется)) AVRCP (Audio/Video Remote Control Profile – профиль дистанционного управления аудио- и видеоаппаратурой) версии 1.0 или выше (совместимо с версией 1,4 или выше (рекомендуется))
   Максимальное количество аудиоустройств, которые могут быть зарегистрированы (включая устройства громкой связи)	5

   УКАЗАНИЕ:

   Оставшийся заряд батареи, отображаемый на приемнике системы навигации в сборе, может отличаться от фактического заряда батареи устройства "Bluetooth".

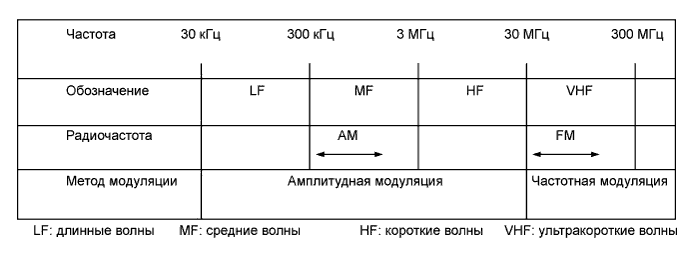

Радиочастотный диапазон

1. Радиовещание осуществляется в радиочастотном диапазоне, приведенном в таблице ниже.

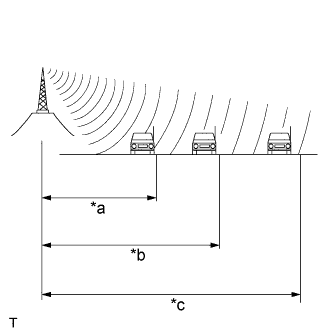

Зона обслуживания

1. Размер зон обслуживания при приеме сигналов радиовещания в диапазонах AM и FМ значительно отличается. Иногда прием стереофонических сигналов вещания в диапазоне FM невозможен, тогда как сигналы AM принимаются без помех. Стереофоническое вещание в диапазоне FМ имеет не только самую малую зону обслуживания, но также в наибольшей степени подвержено статическим и прочим помехам (“шумам”).


   Обозначения на рисунке

   *a	FM (стерео)
   *b	FМ (моно)
   *c	AM

Проблемы при приеме радиосигналов

УКАЗАНИЕ:

Помимо статических помех проблемы также могут создавать интерференция, многолучевое распространение и гашение. Эти проблемы вызваны не электрическими помехами, а связаны с принципом распространения радиосигналов.

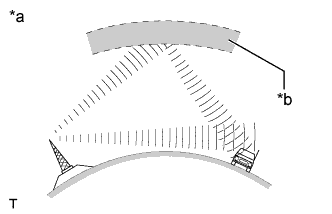

1. Интерференция
   Помимо электрических помех, радиовещание в диапазоне AM подвержено воздействию других видов помех, называемых интерференцией. Возникая только ночью, интерференция является видом помех, когда радиоприемник принимает 2 радиосигнала от одного передатчика. Один радиосигнал отражается от ионосферы, а другой принимается непосредственно от передатчика.


   Обозначения на рисунке

   *a	Интерференция
   *b	Ионосфера

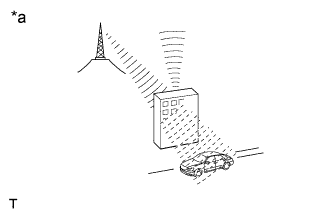

2. Многолучевое распространение
   Многолучевое распространение является типом помех, когда радиоприемник принимает 2 радиосигнала от одного передатчика. Один радиосигнал отражается от зданий или гор, а другой принимается непосредственно от передатчика.


   Обозначения на рисунке

   *a	Многолучевое распространение





3. Затухание
   Причиной гашения являются объекты (здания, горы и другие крупные препятствия), которые частично отражают сигнал, что приводит к его ослаблению, если объект располагается между передатчиком и автомобилем. Высокочастотные радиоволны, к которым относится и вещание в диапазоне FM, легко отражаются от каких-либо препятствий. Однако низкочастотные радиоволны, к которым относится и вещание в диапазоне АM, практически не отражаются.


   Обозначения на рисунке

   *a

   Затухание

Помехи
Специалист должен иметь четкое представление о каждом виде помех, заявляемых клиентом. Для диагностики помех пользуйтесь следующей таблицей.

Настройку функций можно выполнить с помощью многофункционального дисплея. Дополнительная информация о настраиваемых параметрах системы навигации приведена в руководстве по эксплуатации.

УКАЗАНИЕ:

1. Настройку параметров системы навигации можно выполнить с помощью портативного диагностического прибора.

2. Некоторые настраиваемые параметры отображаются на портативном диагностическом приборе на экране "Vehicle Customization" (настройка автомобиля) для системы навигации. Пользователи могут настраивать эти параметры.


При подключении системы навигации к сайту портала Toyota через сеть Интернет с помощью мобильного телефона становятся доступными следующие сервисные функции.

1. Оперативный поиск: В качестве пункта назначения могут быть установлены новые заведения (например, рестораны, бары и т.д.), не зарегистрированные в системе навигации.

2. Импорт пунктов в память: Можно установить в качестве пункта назначения и зарегистрировать в памяти заведения, которые были найдены с помощью персонального компьютера.


УКАЗАНИЕ:

1. Список известных совместимых телефонов см. на сайте www.my.toyota.eu.

2. Результаты поиска могут быть не отображены, если целевое заведение отсутствует в данных, предоставленных провайдером, или картографических данных системы навигации.

3. Поскольку информация для установки пункта назначения с использованием подключенных сервисных функций предоставляется провайдером, система навигации может направить к месту, которое отличается от фактического местоположения пункта назначения.


Эта функция позволяет регистрировать пункты, сохраненные в памяти приемника системы навигации, в другом приемнике системы навигации.
Пункты, хранящиеся в памяти приемника системы навигации, можно экспортировать в USB-устройство.
Данные, экспортированные в USB-устройство, могут быть импортированы в другой приемник системы навигации с использованием этого USB-устройства.

Данная система может принимать информацию о дорожном движении от станций RDS-TMC (система радиоинформации – канал сообщений о движении транспорта) посредством многоканального вещания в диапазоне FM.
Она помогает водителю избегать участков дорог с высокой плотностью дорожного движения. Также с помощью данной функции уменьшается транспортный поток и повышается безопасность на дороге. Невозможен просмотр информации о движении транспорта.

Переходник стереогнезда № 1 в сборе снабжен разъемом USB. Подключение USB-устройства или устройства "iPod" к переходнику стереогнезда № 1 в сборе позволяет воспроизводить хранящиеся в нем музыкальные файлы. При этом можно не только воспроизводить музыку с USB-устройства с функциями обработки звука, но и прослушивать сохраненные в USB-устройстве музыкальные файлы в формате MP3 или WMA. Кроме того, в системе установлено управляющее программное обеспечение для "iPod", которое дает возможность выбирать файлы из списков воспроизведения и работать в режиме воспроизведения в случайном порядке (shuffle mode).

УКАЗАНИЕ:

Когда USB-устройство или устройство "iPod" подключено к системе, его органы управления не функционируют.

Модели, совместимые с аудиосистемой с модулем USB

1. USB-устройство
   Поддерживаются следующие типы устройств:


   Типы совместимых USB-устройств

   Формат USB: USB 2,0 HS (480 Мбит/с) и FS (12 Мбит/с) Формат файлов: FAT16/32 (Windows) Класс: запоминающие устройства большой емкости

   Файлы MP3 и WMA, записанные в каком-либо формате помимо указанных выше, могут воспроизводиться некорректно, либо могут неправильно отображаться их имена и имена каталогов.
   Ниже представлены характеристики и ограничения системы:

   1. Максимальное количество уровней вложенности каталогов: 8 уровней

   2. Максимальное количество каталогов в устройстве: 3000 (включая корневой каталог)

   3. Максимальное количество файлов в устройстве: 9999

   4. Максимальное количество файлов в каталоге:: 255


2. Устройства "iPod"
   "iPod" является торговой маркой Apple Inc., зарегистрированной в США и других странах.


   Поддерживаемые модели устройств и версии микропрограмм или ОС

   Модель	Поколение	Поддерживаемая версия микропрограммы или ОС
   Устройства "iPod"	5G	1.3
   "iPod nano"	1G	1.3.1
   	2G	1.1.3
   	3G
   	4G	1.0.4
   	5G	1.0.2
   	6G	1.0
   "iPod classic"	1G	1.1.2
   	2G (120 ГБ)	2.0.1
   	2009 (160GB)	2.0.4
   "iPod touch"	1G	iOS 3.1.3
   	2G	iOS 3.1.3
   		iOS 4.2.1
   	Поздняя версия 2009 г. (8 ГБ)	iOS 3.1.3
   		iOS 4.2.1
   	3G (32 ГБ/64 ГБ)	iOS 3.1.3
   		iOS 4.2.1
   	4G	iOS 4.2.1
   "iPhone"	1G ("iPhone")	iOS 3.1.3
   	2G ("iPhone3G")	iOS 3.1.3
   		iOS 4.2.1
   	3G ("iPhone3GS")	iOS 3.1.3
   		iOS 4.2.1
   	4G ("iPhone4")	iOS 4.2.1

   Неподдерживаемые модели

   Неподдерживаемые модели	"iPod shuffle"
   	"iPod" 1G, 2G, 3G, 4G
   	"iPod mini"
   	"iPod photo"
   	"iPad"

   УКАЗАНИЕ:

   1. Модели "iPod" и версии микропрограмм, не указанные в списке "Поддерживаемые модели устройств "iPod" и версии микропрограмм", могут не работать или работать неправильно. В зависимости от различий между моделями, версиями программного обеспечения и т.д. некоторые из перечисленных в таблице моделей могут быть несовместимы с данной системой.

   2. При работе с некоторыми поколениями "iPod" автомобиль может с задержкой реагировать на поступающие команды.

   Ниже представлены характеристики и ограничения системы:

   1. Максимальное количество списков в устройстве: 9999

   2. Максимальное количество треков в устройстве: 65025

   3. Максимальное количество треков в списке: нет ограничений


Функция ASL (автоматический регулятор уровня звукового сигнала) используется для автоматической регулировки громкости звука с целью компенсации повышенного шума автомобиля (по мере увеличения скорости автомобиля возрастают шумы автомобиля). Функция ASL регулирует громкость на основании сигналов скорости автомобиля, получаемых от щитка приборов в сборе.

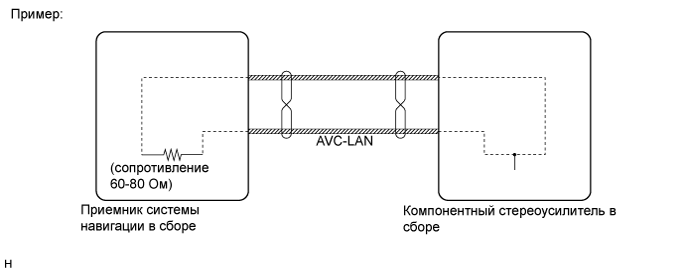

Описание AVC-LAN

1. Компоненты системы навигации обмениваются данными друг с другом посредством AVC-LAN.


2. В качестве шины передачи данных AVC-LAN используется витая пара.


3. Функции ведущего устройства AVC-LAN выполняет приемник системы навигации.


   УКАЗАНИЕ:

   1. Приемник системы навигации в сборе имеет достаточное сопротивление (60-80 Ом), необходимое для обмена данными.

   2. В случае кроткого замыкания или обрыва в цепи AVC-LAN связь прерывается, и система не будет работать должным образом.


Описание шины передачи данных CAN

1. Для обмена данными между приемником системы навигации и различными ЭБУ в системе навигации используется мультиплексная шина передачи данных CAN.


Система навигации имеет функцию диагностики (результаты отображаются на ведущем устройстве).
