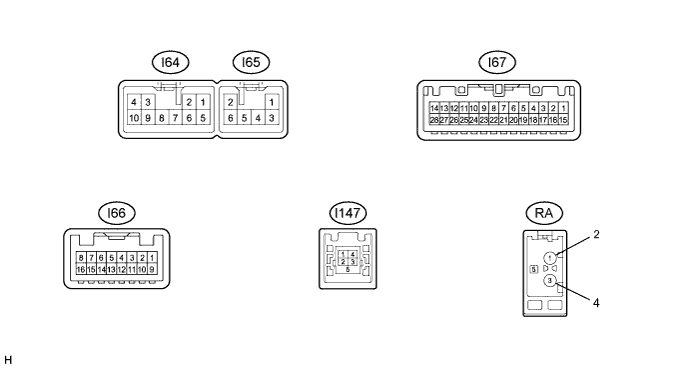

Система Навигации -- Контакты Эбу |
| ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ |
| Номера контактов (обозначения) | Цвет проводки | Описание контактов | Условие | Заданные условия |
| I64-1 (FR+) - I64-7 (GND1) | R - BR | Звуковой сигнал (правый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I64-2 (FL+) - I64-7 (GND1) | B - BR | Звуковой сигнал (левый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I64-3 (ACC1) - I64-7 (GND1) | GR - BR | Источник питания (ACC) | Зажигание выключено | менее 1 В |
| Замок зажигания в положении ACC | 11-14 В | |||
| I64-4 (+B1) - I64-7 (GND1) | L-Y - BR | Источник питания (+B) | Всегда | 11 – 14 В |
| I64-5 (FR-) - I64-7 (GND1) | G - BR | Звуковой сигнал (правый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I64-6 (FL-) - I64-7 (GND1) | W - BR | Звуковой сигнал (левый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I64-7 (GND1) - масса | BR - масса | Масса | Всегда | Менее 1 В |
| I64-10 (ILL+) - I64-7 (GND1) | G - BR | Сигнал подсветки | Переключатель освещения выключен | Менее 1 В |
| Переключатель освещения в положении TAIL или HEAD | 11 - 14 В | |||
| I65-2 (RL+) - I64-7 (GND1) | R - BR | Голосовой сигнал | Звучание голосовых указаний | На выходе сигнал, форма которого синхронизирована со звуком |
| I65-6 (RL-) - I64-7 (GND1) | G - BR | Голосовой сигнал | Звучание голосовых указаний | На выходе сигнал, форма которого синхронизирована со звуком |
| I66-6 (PKB) - I64-7 (GND1) | R - BR | Сигнал стояночного тормоза | См. "Режим проверки сигналов автомобиля" в разделе "Проверка работы" (Нажмите здесь) | - |
| I66-7 (CA+) - I64-7 (GND1) | B - BR | Источник питания телекамеры | Замок зажигания в положении ON (ВКЛ) Рычаг переключения передач в положении R | 5,5 - 7,05 В |
| I66-8 (V+) - I64-7 (GND1) | W - BR | Видеосигнал | Замок зажигания в положении ON (ВКЛ) Рычаг переключения передач в положении R Объектив камеры не закрыт, изображение выводится | Формирование импульсов (см. сигнал 1) |
| Замок зажигания в положении ON (ВКЛ) Рычаг переключения передач в положении R Объектив камеры закрыт, экран затемнен | Формирование импульсов (см. сигнал 2) | |||
| I66-15 (CGND) - масса | Экран - масса | Заземление экрана | Всегда | Менее 1 В |
| I66-16 (V-) - I64-7 (GND1) | R - BR | Масса | Всегда | Менее 1 В |
| I67-1 (IG) - I64-7 (GND1) | Y - BR | Источник питания (IG) | Зажигание выключено | менее 1 В |
| Зажигание включено | 11-14 В | |||
| I67-2 (REV) - I64-7 (GND1) | L - BR | Сигнал заднего хода | См. "Режим проверки сигналов автомобиля" в разделе "Проверка работы" (Нажмите здесь) | - |
| I67-4 (MACC) - I64-7 (GND1) | B - BR | Источник питания микрофона | Зажигание выключено | менее 1 В |
| Замок зажигания в положении ACC | 4 - 6 В | |||
| I67-5 (MIN+) - I64-7 (GND1) | W - BR | Голосовой сигнал микрофона | См. "Проверка микрофона и распознавания голоса" в разделе "Проверка работы" (Нажмите здесь) | - |
| I67-6 (SNS2) - I64-7 (GND1) | LG - BR | Сигнал обнаружения подключения микрофона | Всегда | Менее 1 В |
| I67-7 (TX1+) | GR | Сигнал связи AVC-LAN | - | - |
| I67-8 (TX1-) | G | Сигнал связи AVC-LAN | - | - |
| I67-9 (CANH) | R | Сигнал передачи данных CAN | - | - |
| I67-10 (CANL) | W | Сигнал передачи данных CAN | - | - |
| I67-11 (AGND) - масса | Экран - масса | Заземление экрана | Всегда | Менее 1 В |
| I67-17 (SPD) - I64-7 (GND1) | V - BR | Сигнал скорости автомобиля от щитка приборов в сборе | См. "Режим проверки сигналов автомобиля" в разделе "Проверка работы" (Нажмите здесь) | - |
| I67-18 (SGND) - I64-7 (GND1) | Экран - BR | Заземление экрана | Всегда | Менее 1 В |
| I67-19 (MIN-) - масса | R - масса | Голосовой сигнал микрофона | См. "Проверка микрофона и распознавания голоса" в разделе "Проверка работы" (Нажмите здесь) | - |
| I67-20 (MUT2) - I64-7 (GND1) | L - BR | Сигнал подавления громкости | Аудиосистема работает | Более 3,5 В |
| Аудиосистема изменяет режимы | Менее 1 В | |||
| I67-21 (SW1) - I67-23 (SWG) | B - P | Сигнал переключателя на рулевом колесе | Ни один из переключателей не нажат | 2,75 - 3,49 В |
| Переключатель "вверх" нажат | 0 - 0,3 В | |||
| Переключатель "вниз" нажат | 0,53 - 0,76 В | |||
| Нажатие выключателя VOL+ (громкость+) | 1,19 - 1,6 В | |||
| Нажатие выключателя VOL- (громкость-) | 1,95 - 2,54 В | |||
| I67-22 (SW2) - I67-23 (SWG) | Y - P | Сигнал переключателя на рулевом колесе | Ни один из переключателей не нажат | 2,75 - 3,49 В |
| Нажат переключатель MODE/HOLD (режим/удерживание) | 0 - 0,3 В | |||
| Нажатие выключателя ON HOOK (подключение к линии) | 0,53 - 0,76 В | |||
| Нажатие выключателя OFF HOOK (отключение от линии) | 1,19 - 1,6 В | |||
| Нажатие выключателя VOICE (голос) | 1,95 - 2,54 В | |||
| I67-23 (SWG) - масса | P - масса | Сигнал переключателя на рулевом колесе | Всегда | Менее 1 В |
| I67-24 (SW3) - I67-23 (SWG) | SB - P | Сигнал переключателя на рулевом колесе | Переключатель на рулевом колесе не работает | 2,75 - 3,49 В |
| Нажат переключатель ENTER | 0 - 0,3 В | |||
| Нажат переключатель BACK (назад) | 0,53 - 0,76 В | |||
| Переключатель "вправо" нажат | 1,19 - 1,6 В | |||
| Переключатель "влево" нажат | 2,75 - 3,49 В | |||
| I67-25 (ADPG) - I64-7 (GND1) | G - BR | Сигнал обнаружения подключения внешнего устройства | Внешнее устройство подключено | Менее 1 В |
| Внешнее устройство не подключено | 2,1 - 3 В | |||
| I67-26 (VAR+) - I67-27 (VA-) | B - W | Звуковой сигнал (правый канал) | Звук воспроизводится внешним устройством (когда используется стереогнездо) | На выходе сигнал, форма которого синхронизирована со звуком |
| I67-27 (VA-) - I64-7 (GND1) | W - BR | Масса звукового сигнала | Всегда | Менее 1 В |
| I67-28 (VAL+) - I67-27 (VA-) | R - W | Звуковой сигнал (левый канал) | Звук воспроизводится внешним устройством (когда используется стереогнездо) | На выходе сигнал, форма которого синхронизирована со звуком |
| I147-1 (USV1) | - | Источник питания | - | - |
| I147-2 (US1-) | - | Сигнал данных | - | - |
| I147-3 (US1+) | - | Сигнал данных | - | - |
| I147-4 (UGD1) | - | Масса | - | - |
| I147-5 (USG1) | - | Заземление экрана | - | - |
| RA-5 (ANT) - I64-7 (GND1) | R - BR | Источник питания антенны | Замок зажигания в положении ON (ВКЛ) Радиоприемник включен, и выбран режим AM или FM | 11-14 В |
Для справки (осциллограмма сигнала):
Осциллограмма 1 (объектив камеры не закрыт, изображение выводится)
Позиция Описание Контакты, на которых выполняются измерения I66-8 (V+) - I64-7 (GND1) Настройки прибора 200 мВ/дел., 50 мкс/дел. Условие Зажигание включено, рычаг переключения передач в положении R - УКАЗАНИЕ:
- Форма видеосигнала изменяется в соответствии с изображением, которое передает телекамера.
Осциллограмма 2 (объектив камеры закрыт, экран затемнен)
Позиция Описание Контакты, на которых выполняются измерения I66-8 (V+) - I64-7 (GND1) Настройки прибора 200 мВ/дел., 50 мкс/дел. Условие Зажигание включено, рычаг переключения передач в положении R - УКАЗАНИЕ:
- Форма видеосигнала изменяется в соответствии с изображением, которое передает задняя телекамера.
Обозначения на рисунке *a Осциллограмма 1 (объектив камеры не закрыт, изображение выводится) *b Осциллограмма 2 (объектив камеры закрыт, экран затемнен) *c Сигнал синхронизации *d Сигнал видеоизображения
 |

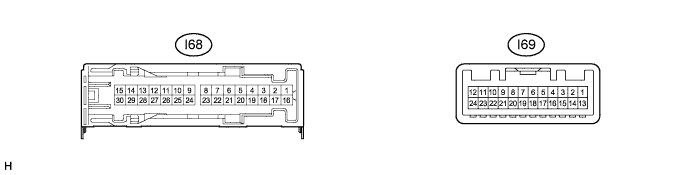

| КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ |
| Номера контактов (обозначения) | Цвет проводки | Описание контактов | Условие | Технические характеристики |
| I68-1 (+B) - I68-3 (GND) | GR - W-B | Источник питания (+B) | Всегда | 11 – 14 В |
| I68-3 (GND) - масса | W-B - масса | Масса | Всегда | Менее 1 В |
| I68-8 (WF1+) - I68-3 (GND) | P - W-B | Звуковой сигнал (низкочастотный динамик) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I68-9 (SL+) - I68-3 (GND) | B - W-B | Звуковой сигнал (задний левый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I68-10 (SR+) - I68-3 (GND) | R - W-B | Звуковой сигнал (задний правый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I68-11 (FL+) - I68-3 (GND) | P - W-B | Звуковой сигнал (передний левый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I68-12 (TWR+) - I68-3 (GND) | LG - W-B | Звуковой сигнал (передний правый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I68-13 (CTR+) - I68-3 (GND) | B - W-B | Звуковой сигнал (передний центральный канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I68-14 (TWL+) - I68-3 (GND) | P - W-B | Звуковой сигнал (передний левый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I68-15 (FR+) - I68-3 (GND) | LG - W-B | Звуковой сигнал (передний правый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I68-23 (WF1-) - I68-3 (GND) | Y - W-B | Звуковой сигнал (низкочастотный динамик) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I68-24 (SL-) - I68-3 (GND) | Y - W-B | Звуковой сигнал (задний левый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I68-25 (SR-) - I68-3 (GND) | W - W-B | Звуковой сигнал (задний правый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I68-26 (FL-) - I68-3 (GND) | V - W-B | Звуковой сигнал (передний левый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I68-27 (TWR-) - I68-3 (GND) | L - W-B | Звуковой сигнал (передний правый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I68-28 (CTR-) - I68-3 (GND) | G - W-B | Звуковой сигнал (передний центральный канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I68-29 (TWL-) - I68-3 (GND) | V - W-B | Звуковой сигнал (передний левый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I68-30 (FR-) - I68-3 (GND) | L - W-B | Звуковой сигнал (передний правый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I69-1 (MUTE) - I68-3 (GND) | L - W-B | Сигнал подавления громкости | Аудиосистема работает | Более 3,5 В |
| Аудиосистема изменяет режимы | Менее 1 В | |||
| I69-2 (L-) - I68-3 (GND) | W - W-B | Звуковой сигнал (левый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I69-3 (L+) - I68-3 (GND) | B - W-B | Звуковой сигнал (левый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I69-4 (R-) - I68-3 (GND) | G - W-B | Звуковой сигнал (правый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I69-5 (R+) - I68-3 (GND) | R - W-B | Звуковой сигнал (правый канал) | Аудиосистема работает | На выходе сигнал, форма которого синхронизирована со звуком |
| I69-6 (SLD) - масса | Экран - масса | Заземление экрана | Всегда | Менее 1 В |
| I69-7 (TX-) | G | Сигнал связи AVC-LAN | - | - |
| I69-8 (TX+) | GR | Сигнал связи AVC-LAN | - | - |
| I69-11 (SPD) - I68-3 (GND) | V - W-B | Сигнал скорости автомобиля от щитка приборов в сборе | Зажигание включено Колесо вращается | Формирование импульсов |
| I69-12 (ACC) - I68-3 (GND) | GR - W-B | Источник питания (ACC) | Зажигание выключено | менее 1 В |
| Замок зажигания в положении ACC | 11-14 В | |||
| I69-14 (IL1-) - I68-3 (GND) | G - W-B | Голосовой сигнал | Звучание голосовых указаний | На выходе сигнал, форма которого синхронизирована со звуком |
| I69-15 (IL1+) - I68-3 (GND) | R - W-B | Голосовой сигнал | Звучание голосовых указаний | На выходе сигнал, форма которого синхронизирована со звуком |
| I69-18 (SLD1) - масса | Экран - масса | Заземление экрана | Всегда | Менее 1 В |
| I69-19 (TXD-) | Y | Сигнал связи AVC-LAN | - | - |
| I69-20 (TXD+) | GR | Сигнал связи AVC-LAN | - | - |
| ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ОХЛАДИТЕЛЕМ |
| Контакт № (обозначения) | Цвет проводки | Описание контактов | Условие | Заданные условия |
| X1-1 (+B) - X1-16 (GND) | R - W-B | Источник питания (+B) | Всегда | 11 – 14 В |
| X1-5 (TX-) | Y | Сигнал связи AVC-LAN | - | - |
| X1-6 (ACC) - X1-16 (GND) | GR - W-B | Источник питания (ACC) | Зажигание выключено | менее 1 В |
| Замок зажигания в положении ACC | 11-14 В | |||
| X1-7 (IG+) - X1-16 (GND) | V - W-B | Источник питания (IG) | Зажигание выключено | менее 1 В |
| Зажигание включено | 11-14 В | |||
| X1-15 (TX+) | GR | Сигнал связи AVC-LAN | - | - |
| X1-16 (GND) - масса | W-B - масса | Масса для переключателя управления кондиционером в сборе | Всегда | Менее 1 В |
