Система управления электрическими стеклоподъемниками невозможно управлять электрическим стеклоподъемником левой задней двери с помощью переключателя электрического стеклоподъемника левой задней двери. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (MAIN BODY)

СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (RL-DOOR MOTOR)

ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (RL-DOOR MOTOR)

ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА В СБОРЕ (ДЛЯ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ – ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА (ЛЕВОЙ ЗАДНЕЙ ДВЕРИ) И МАССА)

ОПИСАНИЕ

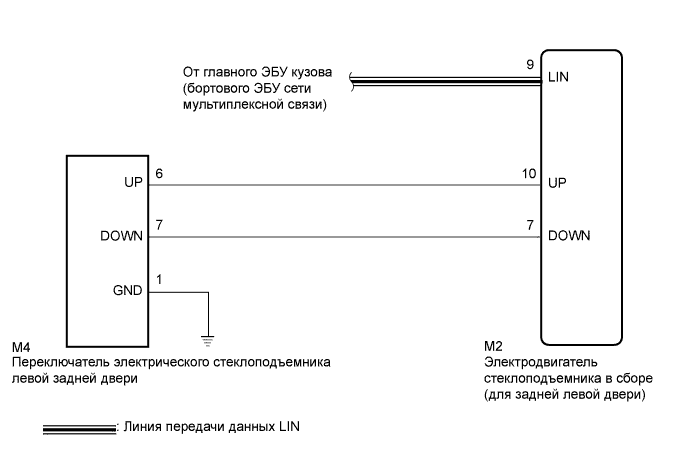

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

1. Система управления электрическими стеклоподъемниками использует шину передачи данных LIN. Выполните диагностику связи согласно указаниям раздела "Процедура поиска неисправностей" (Нажмите здесь). Приступать к диагностике системы управления электрическими стеклоподъемниками следует только после подтверждения нормальной работы системы передачи данных.

2. В случае замены электродвигателя стеклоподъемника в сборе (левой задней двери) новым выполните инициализацию системы управления электрическими стеклоподъемниками (Нажмите здесь).


1. Подсоедините портативный диагностический прибор к DLC3.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Main Body / Data List.


5. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.



   Main Body (главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи))

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   Communication RL-Door Motor	Состояние соединения между электродвигателем стеклоподъемника в сборе (левой задней двери) и главным ЭБУ кузова (бортовым ЭБУ сети мультиплексной связи) / OK или STOP	ОК: Связь в норме STOP: Связь прекращена	-

   OK:

   На экране портативного диагностического прибора отображается "OK".


1. Войдите в следующие меню: Body / RL-Door Motor / Data List.


2. В соответствии с указаниями на дисплее портативного диагностического прибора считайте данные в режиме Data List.



   RL-Door Motor (электродвигатель стеклоподъемника в сборе (для задней левой двери))

   Информация на дисплее прибора	Измеряемая величина / диапазон измерения	Нормальное состояние	Замечание по диагностике
   RL Door P/W Up SW	Сигнал переключателя ручного подъема электрического стеклоподъемника левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Переключатель ручного подъема электрического стеклоподъемника левой задней двери включен OFF (ВЫКЛ): Переключатель ручного подъема электрического стеклоподъемника левой задней двери не включен	-
   RL Door P/W Down SW	Сигнал переключателя ручного опускания электрического стеклоподъемника левой задней двери / ON (ВКЛ) или OFF (ВЫКЛ)	ON (ВКЛ): Переключатель ручного опускания электрического стеклоподъемника левой задней двери включен OFF (ВЫКЛ): Переключатель ручного опускания электрического стеклоподъемника левой задней двери не включен	-

   OK:

   На экране портативного диагностического прибора отображается ON (ВКЛ) или OFF (ВЫКЛ) в соответствии с положением переключателя.


1. Войдите в следующие меню: Body / RL-Door Motor / Active Test.


2. В соответствии с указаниями на дисплее портативного диагностического прибора выполните диагностику в режиме Active Test.


   ПРЕДОСТЕРЕЖЕНИЕ:

   Так как в данном испытании приводятся в движение отдельные узлы и деталия автомобиля, будьте осторожны и остерегайтесь получения травм. В режиме Active Test функция травмобезопасности не работает.




   RL-Door Motor (электродвигатель стеклоподъемника в сборе (для задней левой двери))

   Информация на дисплее прибора	Испытываемое устройство	Диапазон регулирования	Замечание по диагностике
   Power Window	Электрический стеклоподъемник	OFF/UP/DOWN	-

   OK:

   Электрический стеклоподъемник левой задней двери работает нормально.


1. Снимите переключатель электрического стеклоподъемника в сборе (для левой задней двери) (Нажмите здесь).


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Положение выключателя	Заданные условия
   6 (UP) - 1 (GND)	Положение "автоматический подъем" или "подъем"	Менее 1 Ом
   7 (DOWN) - 1 (GND)	Положение "автоматическое опускание" или "опускание"	Менее 1 Ом

   Обозначения на рисунке

   *a	Устройство с неподсоединенным жгутом проводов (Переключатель электрического стеклоподъемника в сборе (для левой задней двери))

1. Отсоедините разъем электродвигателя стеклоподъемника в сборе (для левой задней двери).


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   M4-6 (UP) - M2-10 (UP)	Всегда	Менее 1 Ом
   M4-7 (DOWN) - M2-7 (DOWN)	Всегда	Менее 1 Ом
   M4-1 (GND) - масса	Всегда	Менее 1 Ом
   M4-6 (UP) - масса	Всегда	10 кОм или более
   M4-7 (DOWN) - масса	Всегда	10 кОм или более
   M2-10 (UP) - масса	Всегда	10 кОм или более
   M2-7 (DOWN) - масса	Всегда	10 кОм или более
