СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN - Режим прекращения обмена данными с приемником аудиосистемы в сборе


ОПИСАНИЕ


Неисправность
Признак
Неисправный участок
Режим прекращения обмена данными с приемником аудиосистемы в сборе
Выполняется любое из следующих условий:
  1. На экране "Communication Bus Check" (проверка шин передачи данных) портативного диагностического прибора не отображается"Display and Navigation (AVN1)" (индикация и навигация (AVN1)) (Нажмите здесь).
  2. Выводимые коды DTC системы передачи данных (начинающиеся на U) соответствуют "Режиму прекращения обмена данными с приемником аудиосистемы в сборе" в "Таблице комбинаций кодов DTC" (Нажмите здесь)
  1. Вспомогательная шина или разъем радиоприемника с дисплеем в сборе
  2. Цепь питания радиоприемника с дисплеем в сборе
  3. Цепь массы радиоприемника с дисплеем в сборе
  4. Радиоприемник с дисплеем в сборе

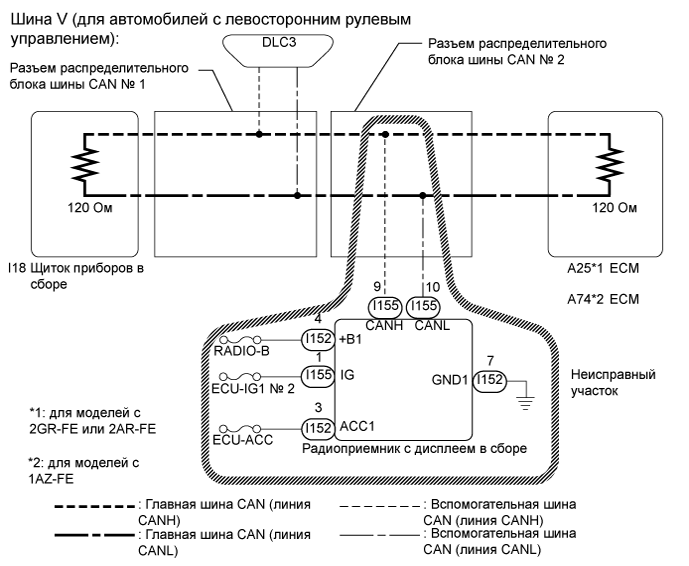

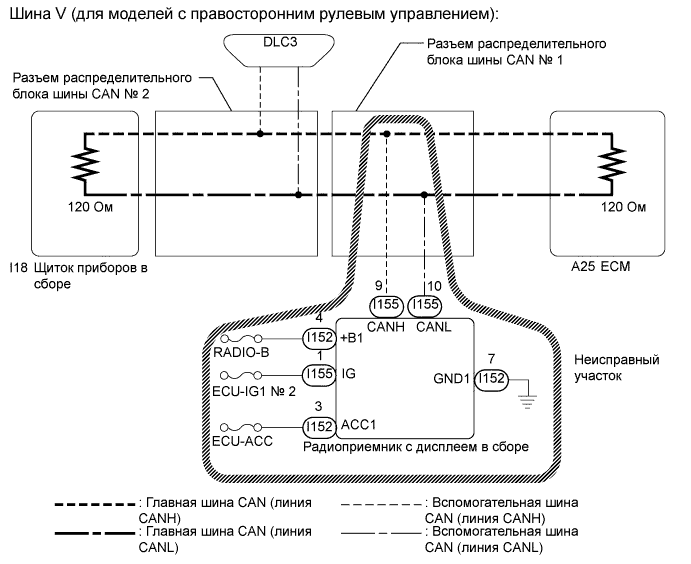

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can режим прекращения обмена данными с приемником аудиосистемы в сборе


Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can режим прекращения обмена данными с приемником аудиосистемы в сборе


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. Перед измерением сопротивления шины CAN, выключите зажигание и оставьте автомобиль в покое на 1 минуту или более, не трогая замок зажигания, другие переключатели и не открывая/закрывая двери. После этого, отсоедините провод от отрицательного (-) вывода аккумуляторной батареи и перед измерением сопротивления оставьте автомобиль в покое на 1 минуту или более.
  2. После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).
  3. По причине того, что порядок диагностики важен для обеспечения правильной диагностики, начните с процедур поиска неисправностей в случае появления кодов DTC, относящихся к системе передачи данных CAN (Нажмите здесь).
  4. После ремонта выполните процедуру проверки кодов DTC и убедитесь, что коды DTC не выводятся снова.
  5. Процедура проверки кодов DTC: Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 31 с.
  6. После ремонта выполните проверку шины передачи данных и убедитесь, что отображаются все ЭБУ и датчики, подсоединенные к системе передачи данных CAN (Нажмите здесь).
УКАЗАНИЕ:
  1. Управление замком зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.
  2. Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.
1.ПРОВЕРЬТЕ ЛИНИИ ШИНЫ CAN НА ОБРЫВ (ВСПОМОГАТЕЛЬНАЯ ШИНА РАДИОПРИЕМНИКА С ДИСПЛЕЕМ В СБОРЕ)

  1. Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.



    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can режим прекращения обмена данными с приемником аудиосистемы в сборе

  1. Отсоедините разъем радиоприемника с дисплеем в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    I155-9 (CANH) - I155-10 (CANL)
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		54 - 69 Ом

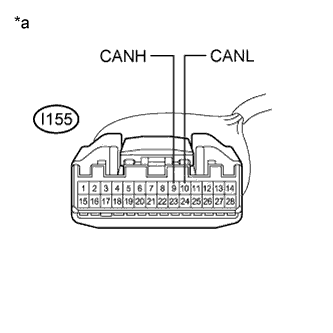

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к радиоприемнику с дисплеем в сборе)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ CAN ИЛИ РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ)
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)

  1. Отсоедините разъем радиоприемника с дисплеем в сборе.



    Camry ASV50 GSV50 ACV51.Сети.Система Передачи Данных Lin.Система передачи данных can режим прекращения обмена данными с приемником аудиосистемы в сборе

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    I152-7 (GND1) - масса
    		Провод отсоединен от отрицательного (-) вывода аккумуляторной батареи
    		Менее 1 Ом

  1. Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Подключение диагностического прибора
    		Условие
    		Заданные условия
    I152-3 (ACC1) - масса
    		Замок зажигания в положении ACC
    		11 - 14 В
    I152-4 (+B1) - масса
    		Замок зажигания в положении OFF (ВЫКЛ)
    		11 - 14 В
    I155-1 (IG) - масса
    		зажигание включено
    		11 - 14 В

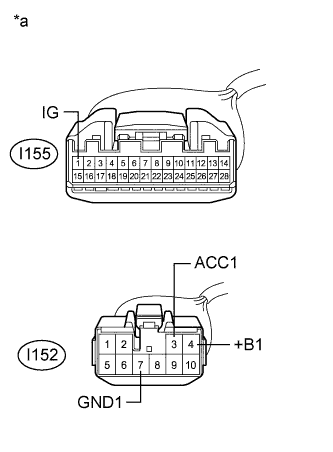

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к радиоприемнику с дисплеем в сборе)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)
OK

ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ (Нажмите здесь)
