Трос механизма переключения передач снятие. Camry ASV50

Ходовая Часть. Camry ASV50 GSV50 ACV51
Автоматическая Трансмиссия В Блоке С Главной Передачей U241E. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ

  2. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА

  3. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

  4. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

  5. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ

  6. СНИМИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

  7. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ

  8. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ

  9. СНИМИТЕ ТРОС МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

Трос Механизма Переключения Передач -- Снятие



1. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Отверните 2 гайки и снимите крышку двигателя № 1.



2. СНИМИТЕ САЛЬНИК ВПУСКНОГО ВОЗДУХОПРОВОДА ХОЛОДНОГО ВОЗДУХА


    Camry ASV50 GSV50 ACV51

  1. Снимите 9 фиксаторов и сальник впускного воздухопровода холодного воздуха.



3. СНИМИТЕ ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 болта и снимите входной патрубок воздушного фильтра в сборе.



4. СНИМИТЕ КРЫШКУ ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Отсоедините разъем электровакуумного клапана.

  1. Отсоедините 2 вакуумных шланга электровакуумного клапана.

  1. Отсоедините шланг продувочного трубопровода от 2 зажимов.

  1. Отсоедините разъем датчика массового расхода воздуха.

  1. Отсоедините зажим жгута проводов.

  1. Ослабьте 2 болта и снимите крышку воздушного фильтра.



    Camry ASV50 GSV50 ACV51

  1. Отсоедините шланг вентиляции картера от крышки головки блока цилиндров.



    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Трос механизма переключения передач снятие

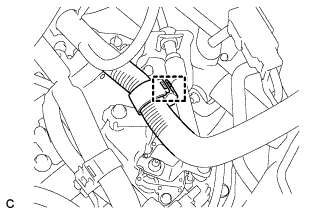

  1. Зажмите хомут шланга воздушного фильтра, как показано на рисунке, и отсоедините крышку воздушного фильтра от корпуса дроссельной заслонки с электродвигателем в сборе.

    Обозначения на рисунке
    *1
    		Зажим шланга воздушного фильтра

  1. Извлеките фильтрующий элемент воздушного фильтра в сборе из корпуса воздушного фильтра.



5. СНИМИТЕ КОРПУС ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Отсоедините зажим жгута проводов.

  1. Выверните 3 болта и снимите корпус воздушного фильтра в сборе.



6. СНИМИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS
(Нажмите здесь).


7. СНИМИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ
ПРИМЕЧАНИЕ:
  1. Предохраняйте датчик положения педали акселератора от ударов.
  2. Не разбирайте датчик положения педали акселератора в сборе.


    Camry ASV50 GSV50 ACV51

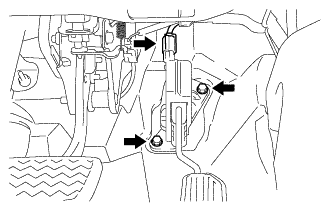

  1. Отсоедините разъем датчика положения педали акселератора в сборе.

  1. Выверните 2 болта и снимите датчик положения педали акселератора в сборе.



8. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ

  1. Отогните напольный коврик.



    Camry ASV50 GSV50 ACV51

  1. Выверните болт, отверните гайку и отсоедините трос привода стояночного тормоза № 1 в сборе.



9. СНИМИТЕ ТРОС МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ

  1. Установите рычаг переключения передач в положение N.



    Camry ASV50 GSV50 ACV51

  1. Отсоедините конец троса механизма переключения передач в сборе от нижней части рычага переключения передач в сборе.

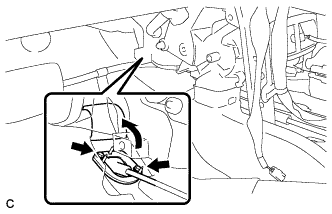

  1. Отцепите 2 захвата и отсоедините трос механизма переключения передач в сборе от нижней части рычага переключения передач в сборе.



    Camry ASV50 GSV50 ACV51

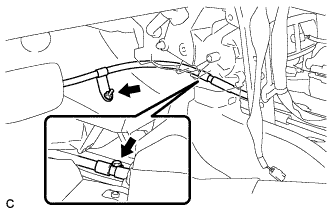

  1. Отсоедините зажим жгута проводов.



    Camry ASV50 GSV50 ACV51

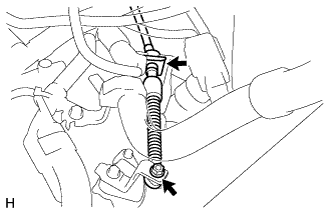

  1. Отверните гайку, снимите фиксатор и отсоедините трос механизма переключения передач в сборе.



    Camry ASV50 GSV50 ACV51

  1. Верните на место изолятор панели приборов.

  1. Выверните 2 болта и вытащите трос механизма переключения передач в сборе из кузова.
