DTC B1612/83 Нарушение связи с правым передним датчиком системы SRS |
DTC B1613/83 Не завершена инициализация правого переднего датчика системы SRS |
ОПИСАНИЕ
Цепь правого переднего датчика системы SRS включает в себя центральный блок управления системы SRS и правый передний датчик системы SRS.Правый передний датчик системы SRS обнаруживает удар автомобиля при столкновении и посылает сигналы в блок управления системы SRS, который определяет необходимость активации подушек безопасности.Эти коды DTC регистрируются при обнаружении неисправности в цепи правого переднего датчика системы SRS.№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
B1612/83 B1613/83
| - Блок управления системы SRS получает сигнал короткого замыкания, сигнал обрыва, сигнал короткого замыкания на массу или на B+ в цепи правого переднего датчика системы SRS.
- Неисправность правого переднего датчика системы SRS
- Неисправность блока управления системы SRS
| - Жгут проводов панели приборов
- Основной жгут проводов моторного отсека
- Правый передний датчик системы SRS
- Блок управления системы SRS
|
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).
Выключите зажигание.
Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
Проверьте правильность подключения разъемов к центральному блоку управления системы SRS и правому переднему датчику системы SRS. Также убедитесь в надежности подключения разъемов, соединяющих главный кабель моторного отсека и жгут проводов панели приборов.
- OK:
- Разъемы подсоединены должным образом.
- УКАЗАНИЕ:
- Если разъемы подсоединены ненадежно, подсоедините их и перейдите к следующей проверке.
Отсоедините разъемы от центрального блока управления системы SRS и правого переднего датчика системы SRS. Также разъедините разъемы, соединяющие главный кабель моторного отсека и жгут проводов панели приборов.
Убедитесь, что контакты разъемов не повреждены.
- OK:
- Контакты не деформированы и не повреждены.
2.ПРОВЕРЬТЕ ЦЕПЬ ПРАВОГО ПЕРЕДНЕГО ДАТЧИКА СИСТЕМЫ SRS (ОБРЫВ) |
Соедините разъемы, соединяющие главный кабель моторного отсека и жгут проводов панели приборов.
С помощью технологического провода соедините контакты 29 (+SR) и 27 (-SR) разъема "В".
- ПРИМЕЧАНИЕ:
- Технологический провод следует вставлять в контакты разъема без усилия.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
A58-2 (+SR) - A58-1 (-SR)
| Всегда
| Менее 1 Ом
|

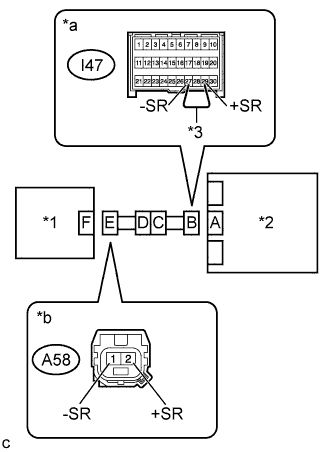

Обозначения на рисунке*1
| Правый передний датчик системы SRS
|
*2
| Блок управления системы SRS
|
*3
| Технологический провод
|
*a
| Вид спереди разъема со стороны жгута проводов: (блок управления системы SRS)
|
*b
| Вид спереди разъема со стороны жгута проводов: (к правому переднему датчику системы SRS)
|
3.ПРОВЕРЬТЕ ЦЕПЬ ПРАВОГО ПЕРЕДНЕГО ДАТЧИКА СИСТЕМЫ SRS (КОРОТКОЕ ЗАМЫКАНИЕ) |
Отсоедините технологический провод от разъема В.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
A58-2 (+SR) - A58-1 (-SR)
| Всегда
| 1 МОм или более
|

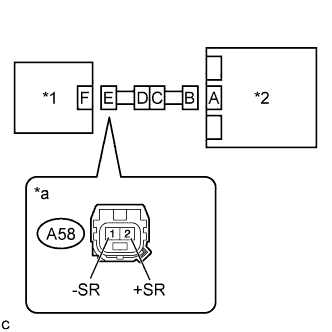

Обозначения на рисунке*1
| Правый передний датчик системы SRS
|
*2
| Блок управления системы SRS
|
*a
| Вид спереди разъема со стороны жгута проводов: (к правому переднему датчику системы SRS)
|
4.ПРОВЕРЬТЕ ЦЕПЬ ПРАВОГО ПЕРЕДНЕГО ДАТЧИКА СИСТЕМЫ SRS (КОРОТКОЕ ЗАМЫКАНИЕ НА B+) |
Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.
Установите замок зажигания в положение ON (ВКЛ).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
A58-2 (+SR) - масса
| Замок зажигания в положении ON (ВКЛ)
| Менее 1 В
|
A58-1 (-SR) - масса
| Замок зажигания в положении ON (ВКЛ)
| Менее 1 В
|
Выключите зажигание.
Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
Обозначения на рисунке*1
| Правый передний датчик системы SRS
|
*2
| Блок управления системы SRS
|
*a
| Вид спереди разъема со стороны жгута проводов: (к правому переднему датчику системы SRS)
|
5.ПРОВЕРЬТЕ ЦЕПЬ ПРАВОГО ПЕРЕДНЕГО ДАТЧИКА СИСТЕМЫ SRS (КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ) |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
A58-2 (+SR) - масса
| Всегда
| 1 МОм или более
|
A58-1 (-SR) - масса
| Всегда
| 1 МОм или более
|
Обозначения на рисунке*1
| Правый передний датчик системы SRS
|
*2
| Блок управления системы SRS
|
*a
| Вид спереди разъема со стороны жгута проводов: (к правому переднему датчику системы SRS)
|
6.ПРОВЕРЬТЕ ПРАВЫЙ ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS |
Подсоедините разъем к блоку управления системы SRS.
Поменяйте местами правый и левый передние датчики системы SRS в сборе и подсоедините к ним разъемы.
Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.
Сбросьте коды DTC, сохраненные в памяти (Нажмите здесь).
Выключите зажигание.
Установите замок зажигания в положение ON (ВКЛ) и подождите не менее 60 секунд.
Проверьте коды DTC (Нажмите здесь).
- Результат:
Результат
| Следующий шаг
|
Коды DTC B1612/83, B1613/83, B1617/84 и B1618/84 не выводятся.
| А
|
Выводится код DTC B1617/84 или B1618/84.
| B
|
Выводится код DTC B1612/83 или B1613/83.
| C
|
- УКАЗАНИЕ:
- На этом этапе могут выводиться коды, отличные от кодов DTC B1612/83, B1613/83, B1617/84 и B1618/84, однако они не связаны с данной проверкой.
Выключите зажигание.
Отсоедините провод от отрицательного (-) вывода аккумуляторной батареи.
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
Установите на место правый и левый передние датчики системы SRS и подсоедините к ним разъемы.
Обозначения на рисунке*1
| Левый передний датчик системы SRS
|
*2
| Блок управления системы SRS
|
А |
|
|
|
ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь) |
|
7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (ОБРЫВ) |
Отсоедините разъем основного жгута проводов моторного отсека от жгута проводов панели приборов.
- УКАЗАНИЕ:
- Технологический провод уже вставлен в разъем "B".
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
IA5-2 (+SR) - IA5-1 (-SR)
| Всегда
| Менее 1 Ом
|
Отсоедините технологический провод от разъема В.

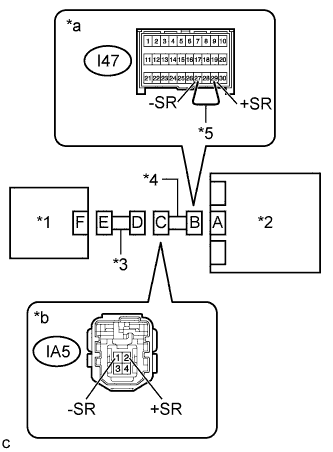

Обозначения на рисунке*1
| Правый передний датчик системы SRS
|
*2
| Блок управления системы SRS
|
*3
| Главный жгут проводов моторного отсека
|
*4
| Жгут проводов панели приборов
|
*5
| Технологический провод
|
*a
| Вид спереди разъема со стороны жгута проводов: (блок управления системы SRS)
|
*b
| Вид спереди разъема со стороны жгута проводов: (к главному кабелю моторного отсека)
|
| ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ |
|
|
OK |
|
|
|
ЗАМЕНИТЕ ГЛАВНЫЙ КАБЕЛЬ МОТОРНОГО ОТСЕКА |
|
8.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ) |
Отсоедините разъем основного жгута проводов моторного отсека от жгута проводов панели приборов.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
IA5-2 (+SR) - IA5-1 (-SR)
| Всегда
| 1 МОм или более
|

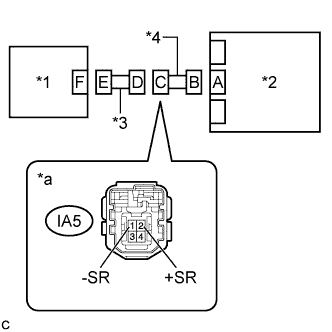

Обозначения на рисунке*1
| Правый передний датчик системы SRS
|
*2
| Блок управления системы SRS
|
*3
| Главный жгут проводов моторного отсека
|
*4
| Жгут проводов панели приборов
|
*a
| Вид спереди разъема со стороны жгута проводов: (к главному кабелю моторного отсека)
|
| ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ |
|
|
OK |
|
|
|
ЗАМЕНИТЕ ГЛАВНЫЙ КАБЕЛЬ МОТОРНОГО ОТСЕКА |
|
9.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА В+) |
Отсоедините разъем основного жгута проводов моторного отсека от жгута проводов панели приборов.
Подсоедините провод к отрицательному (-) выводу аккумуляторной батареи.
Установите замок зажигания в положение ON (ВКЛ).
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
IA5-2 (+SR) - масса
| Зажигание включено
| Менее 1 В
|
IA5-1 (-SR) - масса
| Зажигание включено
| Менее 1 В
|
Обозначения на рисунке*1
| Правый передний датчик системы SRS
|
*2
| Блок управления системы SRS
|
*3
| Главный жгут проводов моторного отсека
|
*4
| Жгут проводов панели приборов
|
*a
| Вид спереди разъема со стороны жгута проводов: (к главному кабелю моторного отсека)
|
| ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ |
|
|
OK |
|
|
|
ЗАМЕНИТЕ ГЛАВНЫЙ КАБЕЛЬ МОТОРНОГО ОТСЕКА |
|
10.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ (НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ) |
Отсоедините разъем основного жгута проводов моторного отсека от жгута проводов панели приборов.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
IA5-2 (+SR) - масса
| Всегда
| 1 МОм или более
|
IA5-1 (-SR) - масса
| Всегда
| 1 МОм или более
|
Обозначения на рисунке*1
| Правый передний датчик системы SRS
|
*2
| Блок управления системы SRS
|
*3
| Главный жгут проводов моторного отсека
|
*4
| Жгут проводов панели приборов
|
*a
| Вид спереди разъема со стороны жгута проводов: (к главному кабелю моторного отсека)
|
| ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ |
|
|
OK |
|
|
|
ЗАМЕНИТЕ ГЛАВНЫЙ КАБЕЛЬ МОТОРНОГО ОТСЕКА |
|
