Стартер -- Повторная Сборка |
- УКАЗАНИЕ:
- При сборке стартера смажьте подшипники, шестерни планетарной передачи и возвратную пружину термостойкой консистентной смазкой.
| 1. УСТАНОВИТЕ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ |

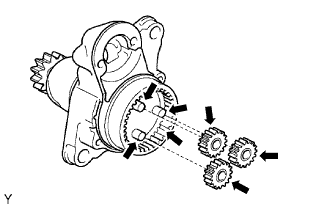

Нанесите термостойкую консистентную смазку на шестерни планетарной передачи и оси планетарного вала.
Обозначения на рисунке
Термостойкая консистентная смазка
 |
Установите 3 шестерни планетарной передачи на втягивающее реле стартера.
| 2. УСТАНОВИТЕ ЯКОРЬ СТАРТЕРА В СБОРЕ |

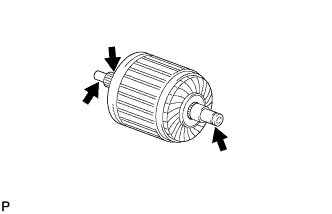

Нанесите термостойкую консистентную смазку на вал якоря.
Обозначения на рисунке Термостойкая консистентная смазка
 |
Нанесите термостойкую консистентную смазку на шайбу и подшипник, как показано на рисунке.

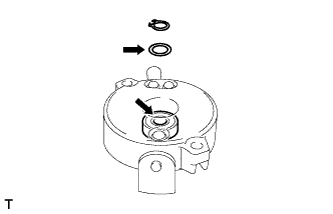

Обозначения на рисунке Термостойкая консистентная смазка
 |
Установите якорь стартера в сборе в крышку со стороны коллектора стартера в сборе.
При помощи съемника стопорных колец установите шайбу и новое пружинное стопорное кольцо.

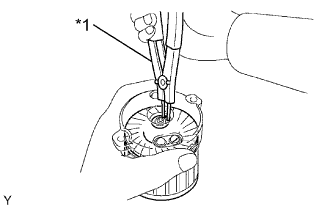

Обозначения на рисунке *1 Съемник стопорных колец - ПРИМЕЧАНИЕ:
- Убедитесь, что пружинное стопорное кольцо надежно установлено в канавку вала якоря.
- Постарайтесь правильно установить пружинное стопорное кольцо, помня, что оно легко раздвигается.
 |
Штангенциркулем измерьте длину пружинного стопорного кольца.

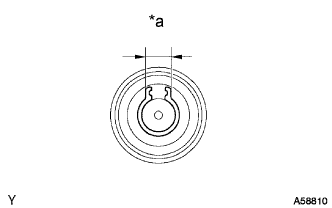

Обозначения на рисунке *a Длина - Максимально допустимая длина:
- 5,0 мм (0,197 дюйма)
 |
| 3. УСТАНОВИТЕ ЗАГЛУШКУ КРЫШКИ СО СТОРОНЫ КОЛЛЕКТОРА СТАРТЕРА |

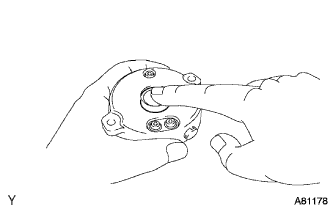

Установите заглушку на крышку со стороны коллектора стартера.
 |
| 4. УСТАНОВИТЕ КОНТАКТНЫЙ ДИСК ЯКОРЯ СТАРТЕРА |
Вставьте контактный диск якоря стартера в статор стартера в сборе.

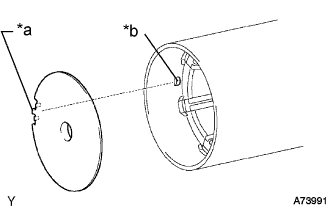

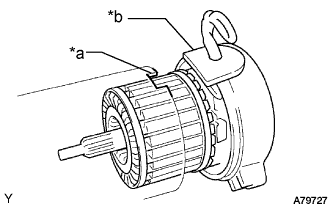

Обозначения на рисунке *a Шпоночный паз *b Шпонка
 |
Совместите шпоночный паз диска якоря стартера со шпонкой внутри статора стартера и установите диск якоря стартера.
| 5. УСТАНОВИТЕ СТАТОР СТАРТЕРА В СБОРЕ |
Совместите резиновую часть крышки стартера со стороны коллектора в сборе с вырезом на статоре стартера в сборе.
Обозначения на рисунке *a Вырез *b Резина
 |
Установите статор стартера на крышку со стороны коллектора.
- ПРИМЕЧАНИЕ:
- Магнит статора стартера в сборе может притягивать якорь стартера при установке крышки со стороны коллектора стартера в сборе, вызывая повреждение магнита.
Совместите выступ статора стартера с вырезом во втягивающем реле стартера.

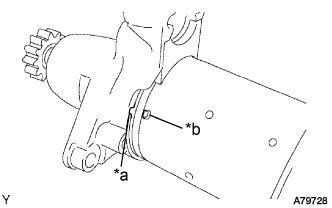

Обозначения на рисунке *a Вырез *b Выступ
 |

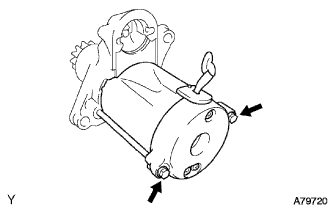

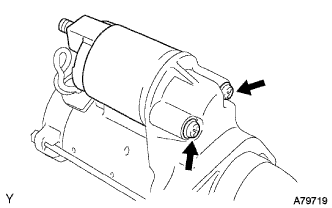

Установите статор стартера и закрепите его 2 стяжными болтами.
- Момент затяжки:
- 6,0 N*m{61 kgf*cm, 53 in.*lbf}
 |
| 6. УСТАНОВИТЕ ВТЯГИВАЮЩЕЕ РЕЛЕ СТАРТЕРА В СБОРЕ |

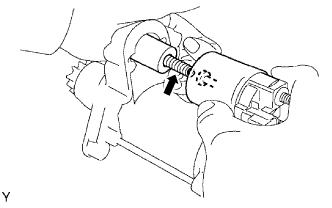

Нанесите термостойкую консистентную смазку на плунжер.

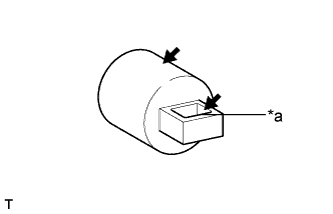

Обозначения на рисунке *a Крепление Термостойкая консистентная смазка
 |
Зацепите поводковое кольцо плунжера за рычаг привода.
Нанесите термостойкую консистентную смазку на возвратную пружину.
Обозначения на рисунке Термостойкая консистентная смазка
 |
Установите плунжер и возвратную пружину на втягивающее реле стартера.
Установите втягивающее реле.
Удерживая втягивающее реле, вверните 2 винта во втягивающее реле стартера.
- Момент затяжки:
- 7,5 N*m{76 kgf*cm, 66 in.*lbf}
 |

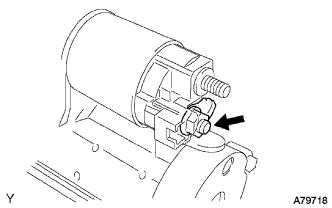

Подсоедините провод ко втягивающему реле с помощью гайки.
- Момент затяжки:
- 10 N*m{102 kgf*cm, 7 ft.*lbf}
 |
