Стартер (Для Моделей Мощностью 1,7 Квт) -- Повторная Сборка |
- УКАЗАНИЕ:
- При сборке стартера смажьте подшипники, шестерни и возвратную пружину термостойкой консистентной смазкой.
| 1. УСТАНОВИТЕ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ |

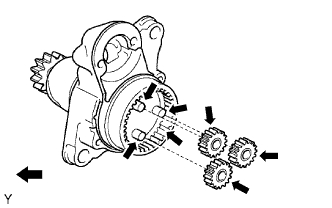

Смажьте консистентной смазкой сателлиты и оси сателлитов.
Обозначения на рисунке
| Термостойкая консистентная смазка
|
Установите 3 шестерни планетарной передачи.
| 2. УСТАНОВИТЕ ЯКОРЬ СТАРТЕРА В СБОРЕ |
Нанесите консистентную смазку на вал якоря.
Обозначения на рисунке
| Термостойкая консистентная смазка
|

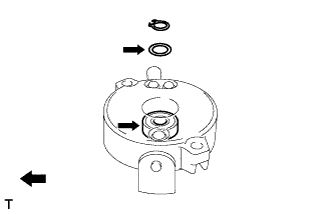

Нанесите термостойкую консистентную смазку на плоскую шайбу и подшипник, как показано на рисунке.
Обозначения на рисунке
| Термостойкая консистентная смазка
|
Установите якорь стартера в сборе в крышку со стороны коллектора стартера в сборе.

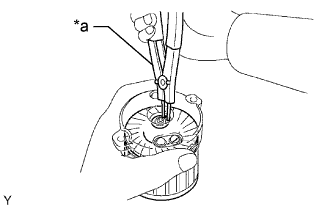

С помощью съемника стопорных колец установите плоскую шайбу и новое пружинное стопорное кольцо.
Обозначения на рисунке*a
| Съемник стопорных колец
|
- ПРИМЕЧАНИЕ:
- Убедитесь, что пружинное стопорное кольцо надежно установлено в канавку вала якоря.
- Постарайтесь правильно установить пружинное стопорное кольцо, помня, что оно легко раздвигается.

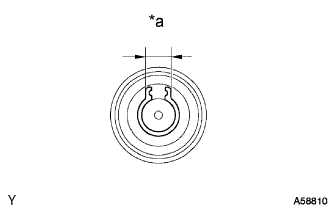

Штангенциркулем измерьте длину пружинного стопорного кольца.
Обозначения на рисунке*a
| Длина
|
- Максимально допустимая длина:
- 5,0 мм (0,196 дюйма)
Если длина превышает максимально допустимое значение, замените пружинное стопорное кольцо.
| 3. УСТАНОВИТЕ ЗАГЛУШКУ КРЫШКИ СО СТОРОНЫ КОЛЛЕКТОРА СТАРТЕРА |

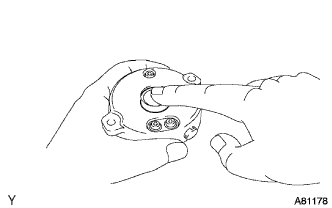

Установите крышку на крышку со стороны коллектора.
| 4. УСТАНОВИТЕ КОНТАКТНЫЙ ДИСК ЯКОРЯ СТАРТЕРА |

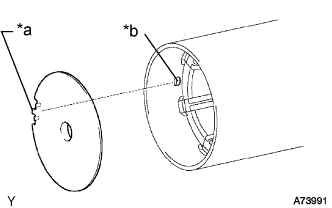

Вставьте контактный диск якоря стартера в статор стартера в сборе.
Обозначения на рисунке*a
| Шпоночный паз
|
*b
| Шпонка
|
Совместите шпоночный паз диска якоря стартера со шпонкой внутри статора стартера и установите диск якоря стартера.
| 5. УСТАНОВИТЕ КРЫШКУ СО СТОРОНЫ КОЛЛЕКТОРА СТАРТЕРА В СБОРЕ |

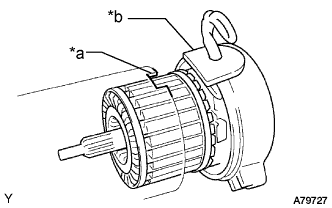

Совместите резиновую часть крышки стартера со стороны коллектора в сборе с вырезом на статоре стартера в сборе.
Обозначения на рисунке*a
| Вырез
|
*b
| Резина
|
Установите крышку со стороны коллектора на статор стартера.
- ПРИМЕЧАНИЕ:
- Магнит статора стартера в сборе может притягивать якорь стартера при установке крышки со стороны коллектора стартера в сборе, вызывая повреждение магнита.
| 6. УСТАНОВИТЕ СТАТОР СТАРТЕРА В СБОРЕ |
Совместите выступ статора стартера с вырезом на корпусе привода стартера.
Обозначения на рисунке*a
| Вырез
|
*b
| Выступ
|

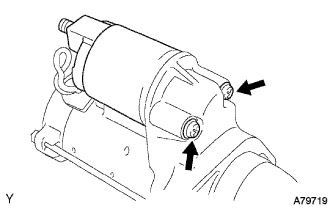

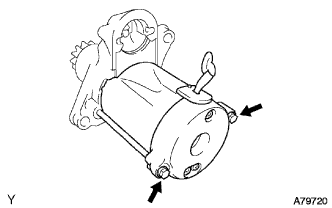

Установите статор стартера и закрепите его 2 стяжными болтами.
- Момент затяжки:
- 6,0 N*m{61 kgf*cm, 53 in.*lbf}
| 7. УСТАНОВИТЕ ВТЯГИВАЮЩЕЕ РЕЛЕ СТАРТЕРА |

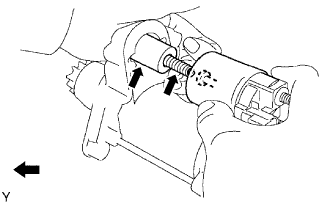

Смажьте консистентной смазкой плунжер и поводковое кольцо.
Обозначения на рисунке
| Термостойкая консистентная смазка
|
Зацепите поводковое кольцо плунжера втягивающего реле за рычаг привода.
Установите плунжер и возвратную пружину.
Закрепите втягивающее реле 2 винтами.
- Момент затяжки:
- 7,5 N*m{76 kgf*cm, 66 in.*lbf}

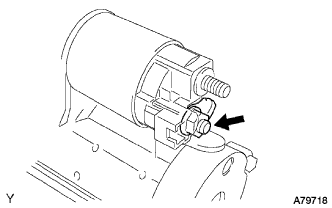

Подсоедините провод ко втягивающему реле с помощью гайки.
- Момент затяжки:
- 10 N*m{102 kgf*cm, 7 ft.*lbf}
