Стартер (для 1,6 квт) повторная сборка. Camry ASV50

Нанесите термостойкую консистентную смазку на шестерни планетарной передачи и оси планетарного вала.

Обозначения на рисунке

Термостойкая консистентная смазка

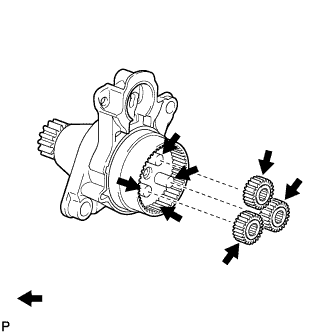

Установите 3 шестерни планетарной передачи.

Установите резиновое уплотнение для ремонта втягивающего реле стартера.

Нанесите термостойкую консистентную смазку на шайбу и на вал якоря.

Обозначения на рисунке

Термостойкая консистентная смазка

Нанесите термостойкую консистентную смазку на плоскую шайбу и подшипник, как показано на рисунке.

Обозначения на рисунке

Термостойкая консистентная смазка

Установите якорь стартера в сборе в крышку со стороны коллектора стартера в сборе.

Установите шайбу.

С помощью съемника стопорных колец надежно установите новое пружинное стопорное кольцо в канавку вала якоря.

ПРИМЕЧАНИЕ:

Обязательно правильно установите пружинное стопорное кольцо, так как оно легко раздвигается.

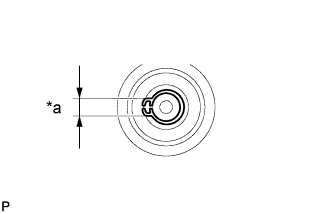

Штангенциркулем измерьте длину пружинного стопорного кольца.

Максимально допустимая длина:

5,0 мм (0,197 дюйма)

Установите заглушку на крышку со стороны коллектора стартера.

Установите контактный диск якоря в статор стартера.

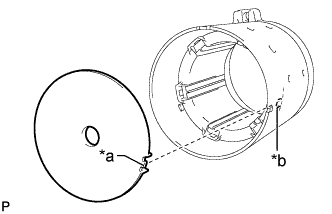

Совместите шпоночный паз диска якоря стартера со шпонкой внутри статора стартера и установите диск якоря стартера.

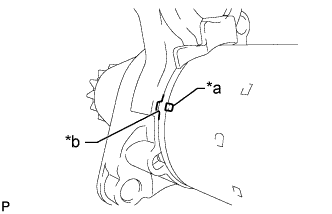

Совместите резиновую часть крышки с вырезом на статоре стартера.

Установите крышку со стороны коллектора на статор стартера.

ПРИМЕЧАНИЕ:

Магнит статора стартера в сборе может притягивать якорь стартера при установке крышки со стороны коллектора стартера в сборе, вызывая повреждение магнита.

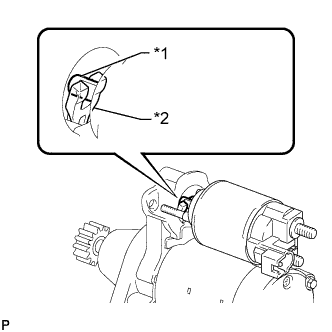

Совместите выступ статора стартера с вырезом во втягивающем реле стартера.

Установите статор стартера и закрепите его 2 стяжными болтами.

Момент затяжки:

6,0 N*m{61 kgf*cm, 53 in.*lbf}

Нанесите термостойкую консистентную смазку на плунжер и рычаг.

Обозначения на рисунке

Термостойкая консистентная смазка

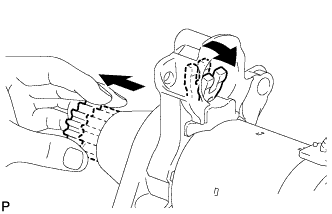

Потяните ведущую шестерню и нажмите рычаг.

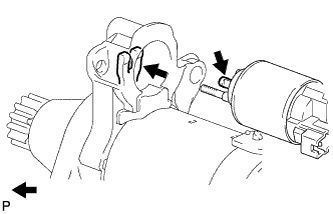

Временно закрепите втягивающее реле стартера, подтянув плунжер к верхней части рычага привода шестерни.

Закрепите втягивающее реле стартера в сборе 2 гайками.

Момент затяжки:

7,5 N*m{76 kgf*cm, 66 in.*lbf}

Подсоедините вывод к контакту втягивающего реле стартера и закрепите его гайкой.

Момент затяжки:

10 N*m{102 kgf*cm, 7 ft.*lbf}
