Стартер -- Разборка



1. СНИМИТЕ ВТЯГИВАЮЩЕЕ РЕЛЕ СТАРТЕРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Отверните гайку и отсоедините вывод от втягивающего реле.



    Camry ASV50 GSV50 ACV51

  1. Удерживая втягивающее реле, выверните 2 винта из втягивающего реле стартера.

  1. Снимите втягивающее реле.

  1. Снимите возвратную пружину и плунжер с втягивающего реле стартера.



2. СНИМИТЕ СТАТОР СТАРТЕРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

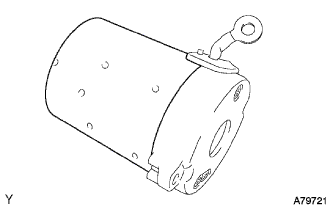

  1. Выверните 2 стяжных болта и извлеките статор стартера в сборе вместе с крышкой со стороны коллектора стартера в сборе.



    Camry ASV50 GSV50 ACV51

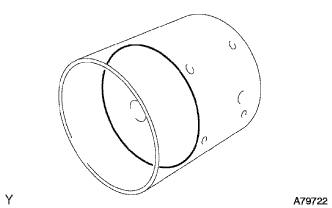

  1. Снимите статор стартера в сборе с крышки со стороны коллектора стартера в сборе.



3. СНИМИТЕ КОНТАКТНЫЙ ДИСК ЯКОРЯ СТАРТЕРА


    Camry ASV50 GSV50 ACV51

  1. Снимите со статора в сборе контактный диск якоря стартера.



4. СНИМИТЕ ЗАГЛУШКУ КРЫШКИ СО СТОРОНЫ КОЛЛЕКТОРА СТАРТЕРА


    Camry ASV50 GSV50 ACV51

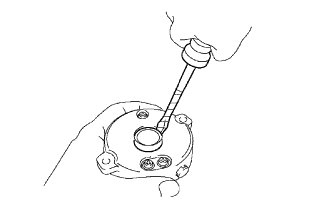

  1. Используя отвертку с обернутым защитной клейкой лентой концом, извлеките заглушку крышки со стороны коллектора стартера.



5. СНИМИТЕ ЯКОРЬ СТАРТЕРА В СБОРЕ


    Camry ASV50 GSV50 ACV51.Система Запуска Двигателя 1Az-Fe.Система Запуска.Стартер разборка

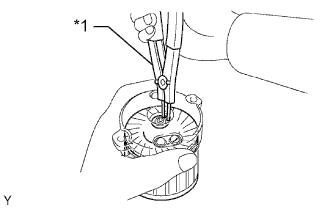

  1. С помощью съемника стопорных колец снимите пружинное стопорное кольцо и шайбу.

    ПРИМЕЧАНИЕ:
    Не допускайте падения якоря стартера в сборе.
    Обозначения на рисунке
    *1
    		Съемник стопорных колец

  1. Снимите якорь стартера с крышки со стороны коллектора стартера.



6. СНИМИТЕ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ


    Camry ASV50 GSV50 ACV51

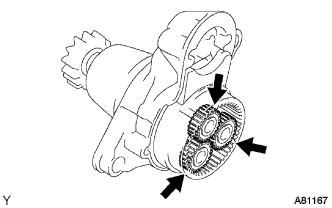

  1. Снимите 3 шестерни планетарной передачи с втягивающего реле стартера.
