Стартер разборка. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Запуска Двигателя 2Gr-Fe. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ВТЯГИВАЮЩЕЕ РЕЛЕ СТАРТЕРА

  2. СНИМИТЕ СТАТОР СТАРТЕРА В СБОРЕ

  3. СНИМИТЕ КОНТАКТНЫЙ ДИСК ЯКОРЯ СТАРТЕРА

  4. СНИМИТЕ ЗАГЛУШКУ КРЫШКИ СО СТОРОНЫ КОЛЛЕКТОРА СТАРТЕРА

  5. СНИМИТЕ ЯКОРЬ СТАРТЕРА В СБОРЕ

  6. СНИМИТЕ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ

Стартер -- Разборка



1. СНИМИТЕ ВТЯГИВАЮЩЕЕ РЕЛЕ СТАРТЕРА


    Camry ASV50 GSV50 ACV51

  1. Отверните гайку и отсоедините вывод от втягивающего реле.



    Camry ASV50 GSV50 ACV51

  1. Прижимая втягивающее реле к корпусу привода стартера, выверните 2 винта.

  1. Снимите втягивающее реле.

  1. Снимите возвратную пружину и плунжер с корпуса привода стартера.



2. СНИМИТЕ СТАТОР СТАРТЕРА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Выверните 2 стяжных болта и извлеките статор стартера в сборе вместе с крышкой со стороны коллектора стартера в сборе.



    Camry ASV50 GSV50 ACV51

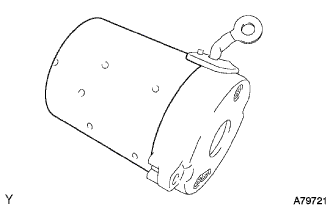

  1. Снимите статор стартера в сборе с крышки со стороны коллектора стартера в сборе.



3. СНИМИТЕ КОНТАКТНЫЙ ДИСК ЯКОРЯ СТАРТЕРА


    Camry ASV50 GSV50 ACV51

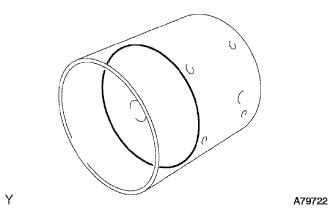

  1. Снимите со статора стартера контактный диск якоря.



4. СНИМИТЕ ЗАГЛУШКУ КРЫШКИ СО СТОРОНЫ КОЛЛЕКТОРА СТАРТЕРА


    Camry ASV50 GSV50 ACV51

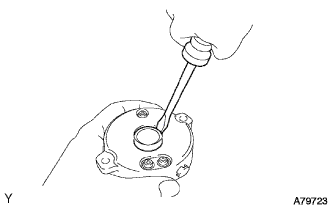

  1. С помощью отвертки снимите крышку со стороны коллектора.



5. СНИМИТЕ ЯКОРЬ СТАРТЕРА В СБОРЕ


    Camry ASV50 GSV50 ACV51.Система Запуска Двигателя 2Gr-Fe.Система Запуска.Стартер разборка

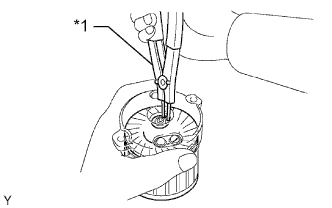

  1. С помощью съемника стопорных колец снимите пружинное стопорное кольцо и шайбу.

    ПРИМЕЧАНИЕ:
    Не допускайте падения якоря стартера в сборе.
    Обозначения на рисунке
    *1
    		Съемник стопорных колец

  1. Снимите якорь стартера с крышки со стороны коллектора стартера.



6. СНИМИТЕ ПЛАНЕТАРНУЮ ПЕРЕДАЧУ


    Camry ASV50 GSV50 ACV51

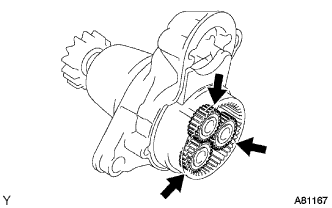

  1. Извлеките 3 планетарных шестерни из корпуса привода стартера.
